57.DDR3的系统时钟编译错误

最新推荐文章于 2024-06-08 20:14:43 发布
转载 最新推荐文章于 2024-06-08 20:14:43 发布 · 529 阅读 · 0 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/geekite/p/5144586.html

本文解析了一个Xst报错信息：PortIofInputbufferddr3_mig/memc3_infrastructure_inst/se_input_clk.u_ibufg_sys_clkisconnectedtoGND。此错误表明时钟信号被错误地连接到了地线，通常由多时钟驱动导致。解决方法是屏蔽多余的时钟驱动。

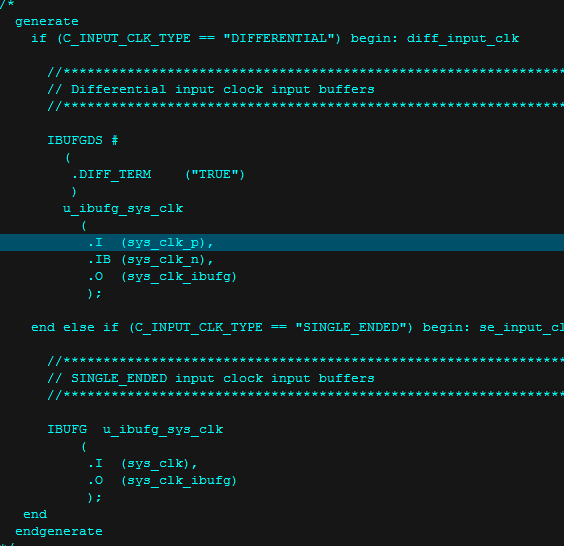

错误：Xst:2033 - Port I of Input buffer ddr3_mig/memc3_infrastructure_inst/se_input_clk.u_ibufg_sys_clk is connected to GND

意思是输入缓冲器的端口接地了，在u_ibufg_sys_clk例化中的时钟接地。原因是多时钟驱动，屏蔽掉一个就可以了。

转载于:https://www.cnblogs.com/geekite/p/5144586.html
