高通LCD的调试笔记(RGB)

1. 高通（7xxx）的LCD（RGB）的要点：

    1）设置LCDC的clock

    2)  配置DMA，设置framebuffer的DMA

    3) 配置SPI的GPIO

    4）打开Backlight(AMOLED不需要)

     5）配置液晶板

     6）配置MDP

2. 调试技巧

    1）用万用表测量SPI的GPIO是否正常

    2）用示波器测量PCLK, VSYNC,HSYNC,DEN波形和频率(学会使用示波器)

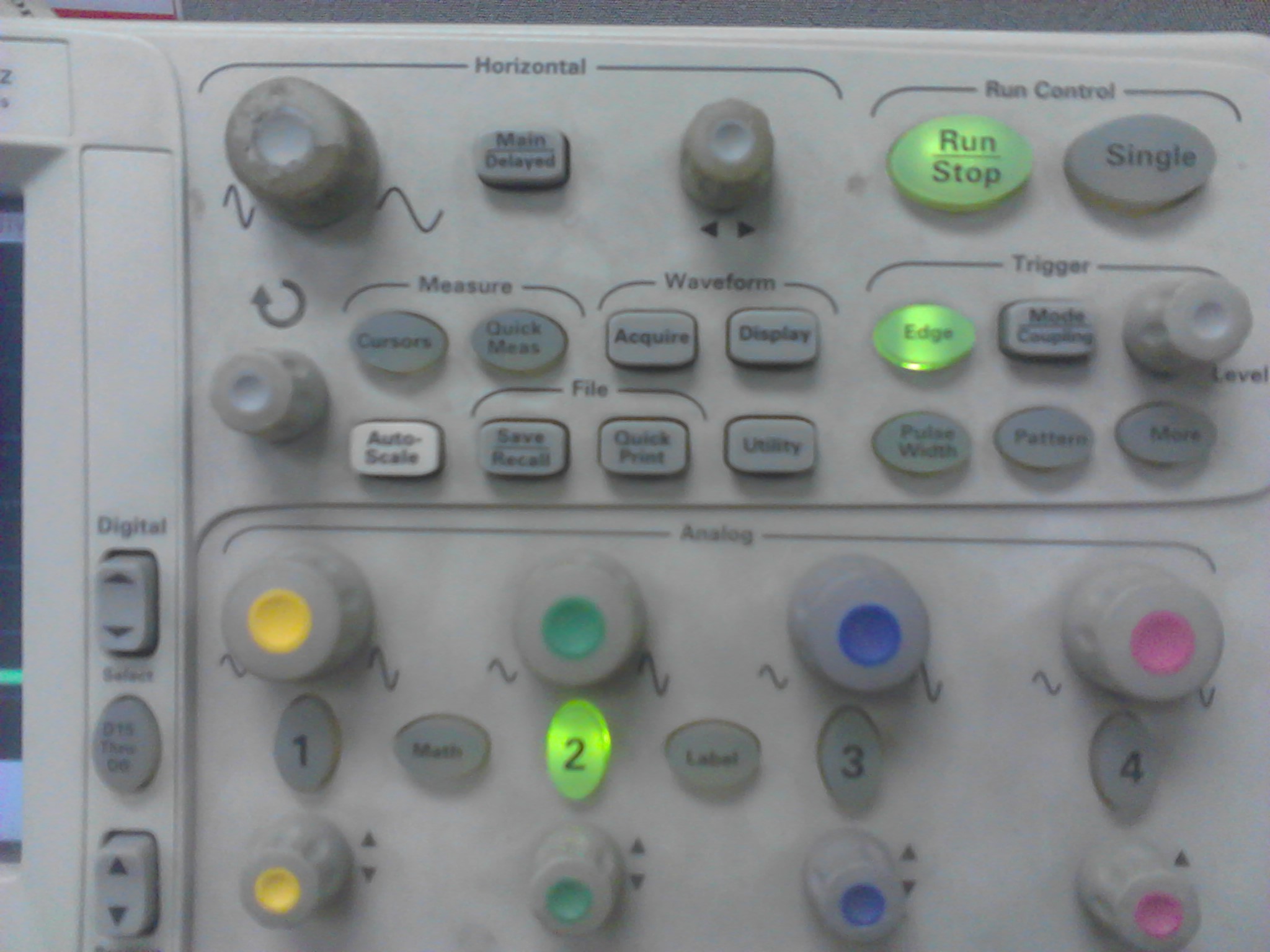

3. Agilent DS6104A使用简易指南

    1）几个部分：Analog, Run Control, Horizontal, Measure, Waveform, Trigger

    2）下方(Analog)可以测4路信号，有两个按钮，一个是调波幅，一个调上下的相位

    3）Auto Scale按钮测试模拟信号，有复位的功能

    4）上方左侧(Horizontal),有旋钮用来调波形周期

    5）Measure有Qucik Meas可以快测

    6）左下方有Probe Comp的地方是探头的基准波形测试插头，使用前要看看仪器是否正常
