TFT LCD RGB并口 显示屏时序调节

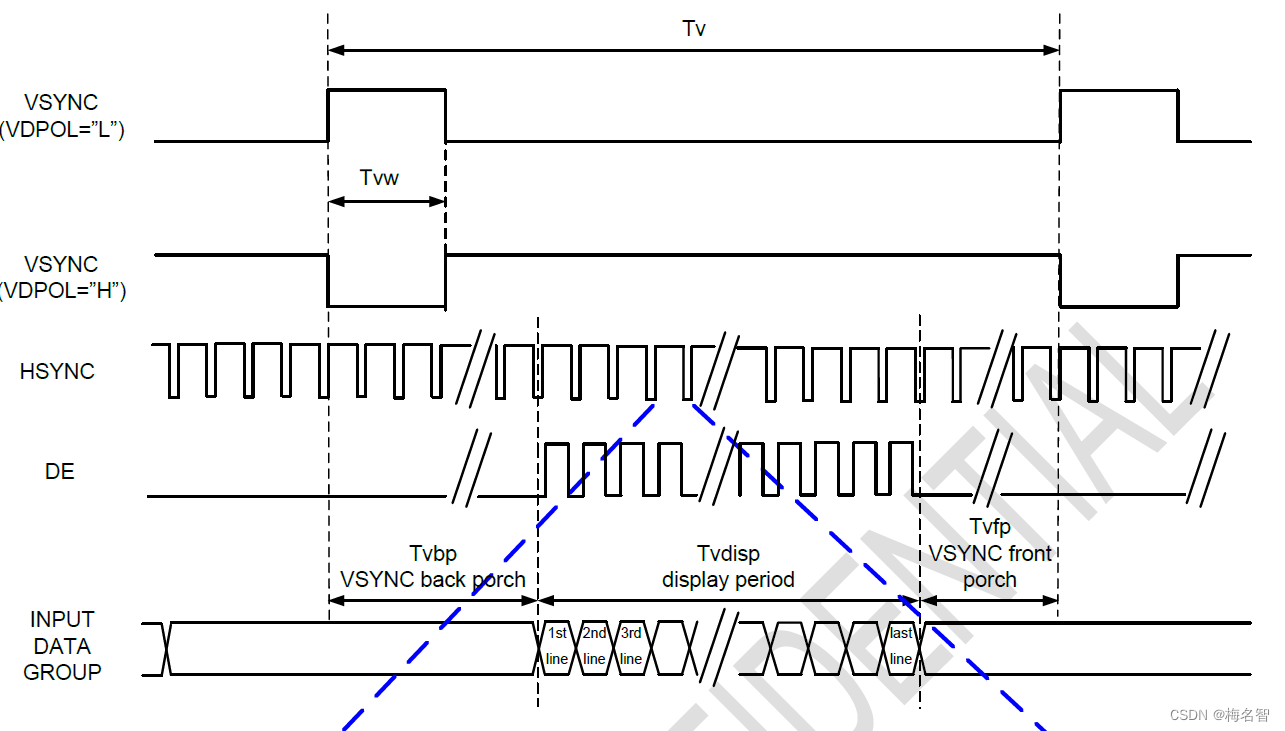

场信号：

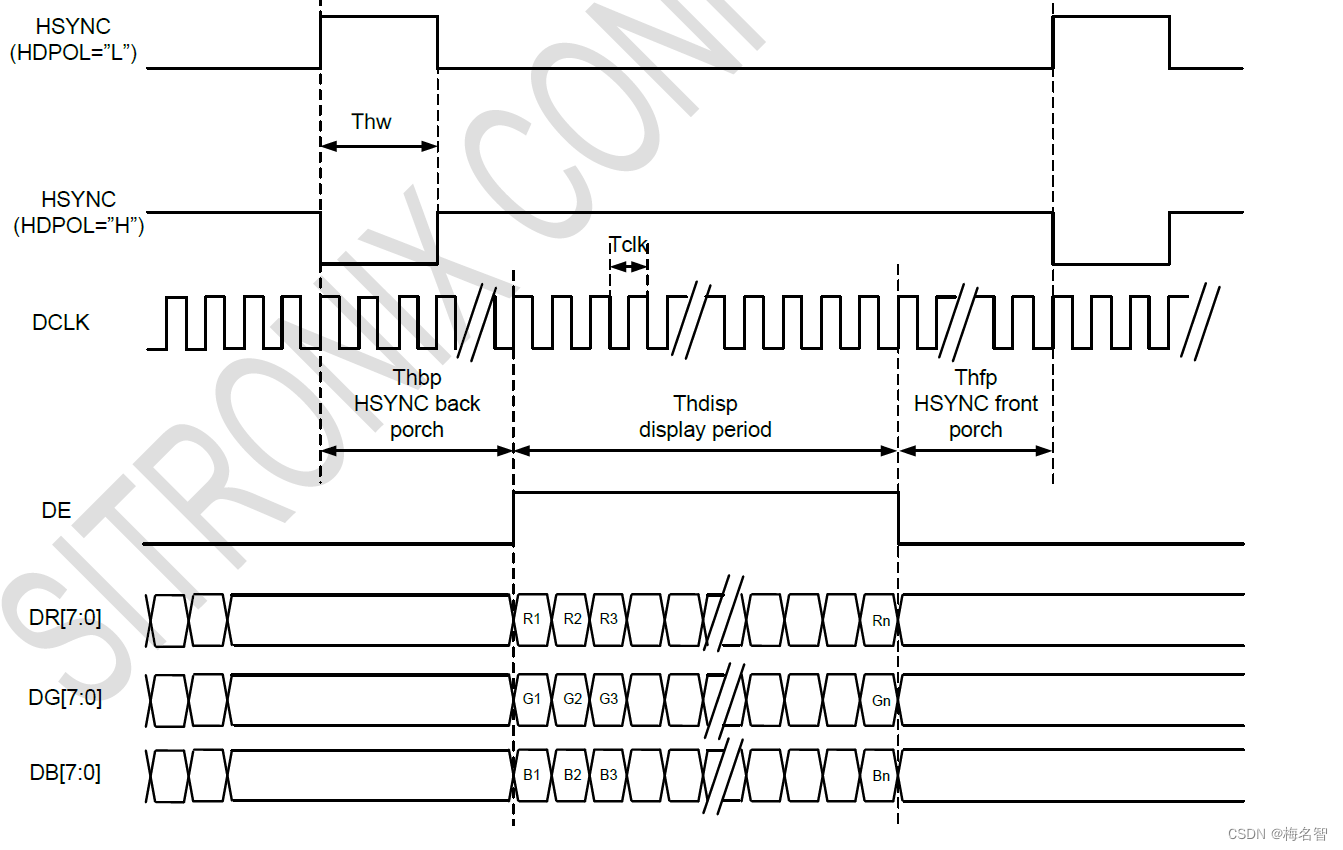

行信号:

主要要设置的时序有几个：

tvpw------同步信号宽度，注间此信号长度与tvbp在总周期中是重叠的，计算时不要重复累加

tvbp------- VSYNC Back porch。

Tvdisp -----场显示时钟个数，基本对应列总数

thpw---行同步信号宽度

thbp----行消隐信号宽度

Thdisp---行显示时钟，基本对应行像素点个数。

具体芯片设置参考芯片规格书：

如当前调试芯片，寄存器为：

//Tvbp=16 ,Tvfp=16,Tvpw=4, Tvd=480
R_TFT_V_PERIOD = 16+16+480; //Tvd+Tvbp+Tvfp
R_TFT_VS_WIDTH=4; //Tvpw
R_TFT_V_START = 16; //Tvbp
R_TFT_V_END	= 16+480;//623; //Tvbp+Tvd

//Thfp=8, Thbp=8,Thpw=4,Thd=800
R_TFT_H_PERIOD = 800+8+8; //Thd+Thfp+Thbp
R_TFT_HS_WIDTH= 4; //Thpw
R_TFT_H_START = 8; //Thbp
R_TFT_H_END	= 800+8-1; //Thbp+Thd
