AD 3D模式隐藏模型

最新推荐文章于 2025-03-04 11:48:43 发布
最新推荐文章于 2025-03-04 11:48:43 发布
阅读量3.6k 收藏 3
点赞数 1
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/-yjx-/p/9039457.html

以前画板，都是只有焊盘，最近学习了sw这个软件，会画一些基础的模型导入PCB中，在3D模式中可以显示

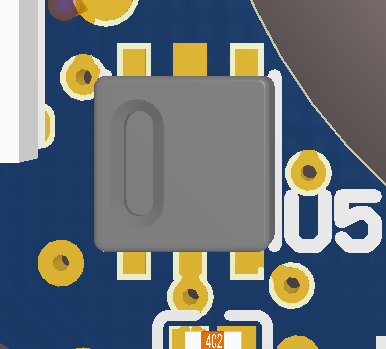

但是问题就来了芯片底部要是有字符或者焊盘，完全就看不到，很不方便，今天想起来解决这个问题了，特此随笔记录

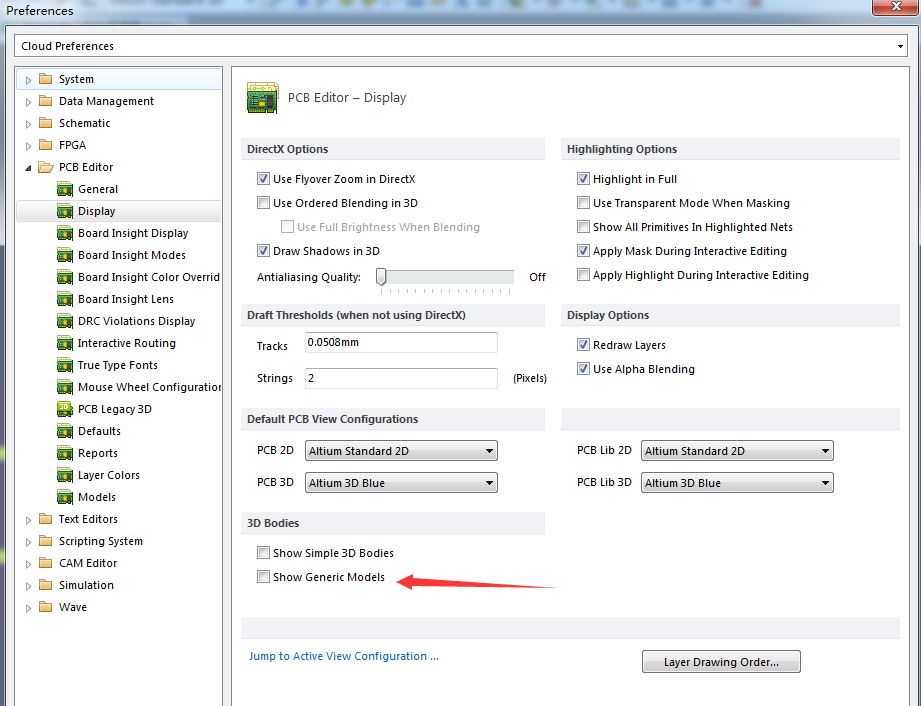

 需要使用AD本来的PCB设置

勾选之后就可以显示3D，不勾选就是焊盘的模式



转载于:https://www.cnblogs.com/-yjx-/p/9039457.html
