An Implementation of SOPC-based Framework for Image Processing

基於sopc影像處理框架平台之設計與實作

使用平台為de2, altera7.0

主要參考de2數位相機設計範例

將元件層級連接改為系統層級連接

完整文件:http://www.scribd.com/doc/13353357/-SOPC-

http://files.cnblogs.com/jeffblog/SOPC-VideoFramework.pdf

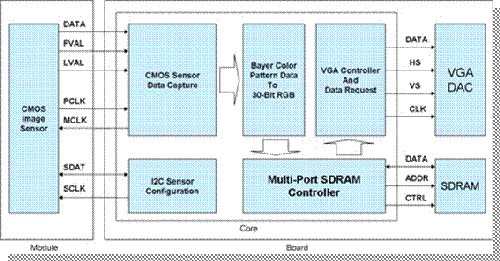

(1)元件層級連接

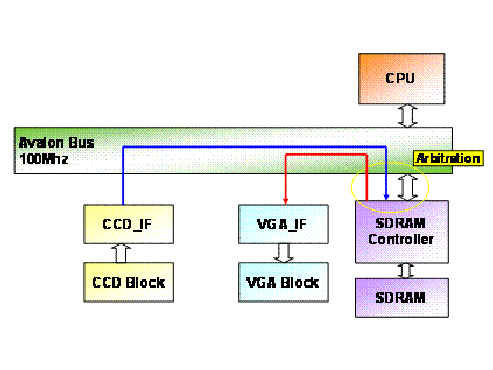

(2)系統層級連接(引入cpu及bus)，主要實作CCD_IF及VGA_IF

元件層級與系統層級各有優點，系統層級可先使用軟體運算，

並試著進行局部硬體化，若硬體皆已達行所需即可互換為元件層級架構.

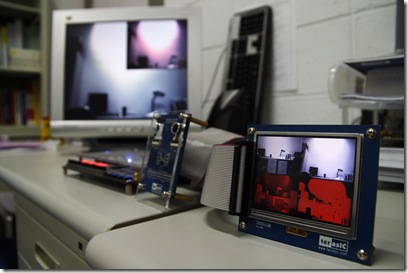

該架構完成由ccd輸入影像及於vga/lcm顯示影像機制，

軟體處理效能有限,僅完成驗證影像輸出入部分機制.

完整專案程式碼及demo範例:SOPC-VideoFramework.7z
