PowerDesigner新装后的设置

1.设置name不自动等于code

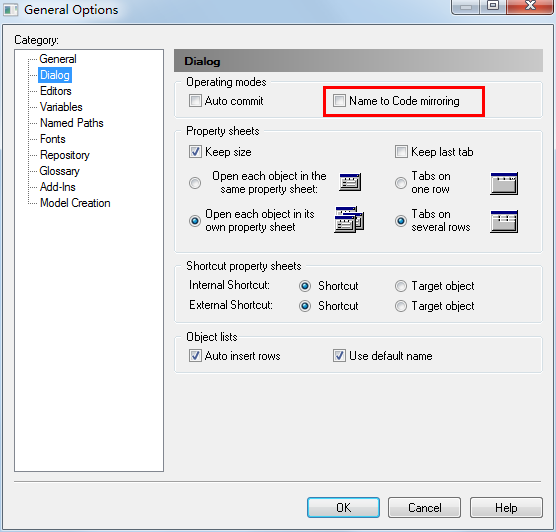

1.1菜单栏选择tools,选择general Options,打开如图1所示界面

1.2选择Dialog,勾掉红框中复选框,点OK即可

图1

题外话:PowerDesigner生成sql是以code生成的,所以name可以改成文字说明,但是生成sql的注释是comment

2.表格面板中显示表字段的name/code/type/key

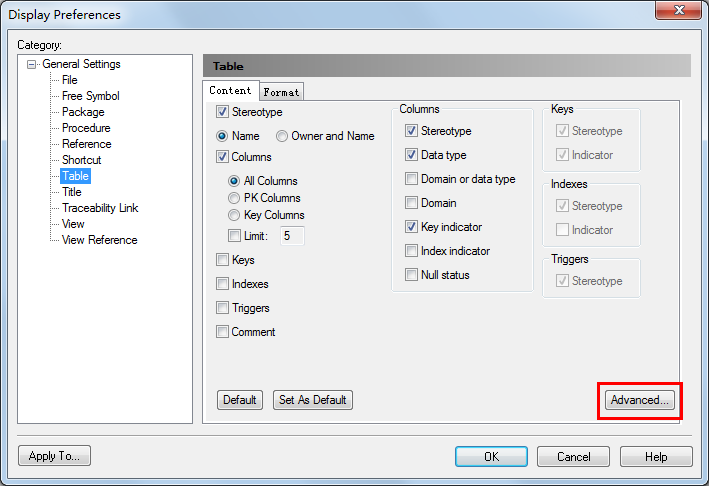

2.1菜单栏选择tools,选择Display Preferences,打开如图2所示界面

2.2选择Table,点击图中红框中的按钮,打开图三

图2

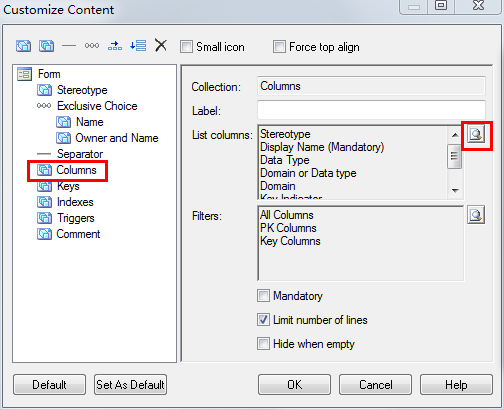

2.3在图3上选择Columns,在选择右侧红框中的按钮打开图4

图3

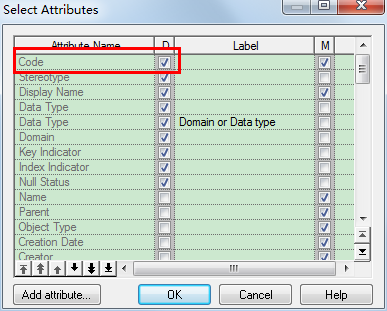

2.4如图4所示,勾选code并将code移到顶部,然后一路OK即可

图4

2.5最后的效果,如图5

图5

3.设置Table Properties中显示comment列

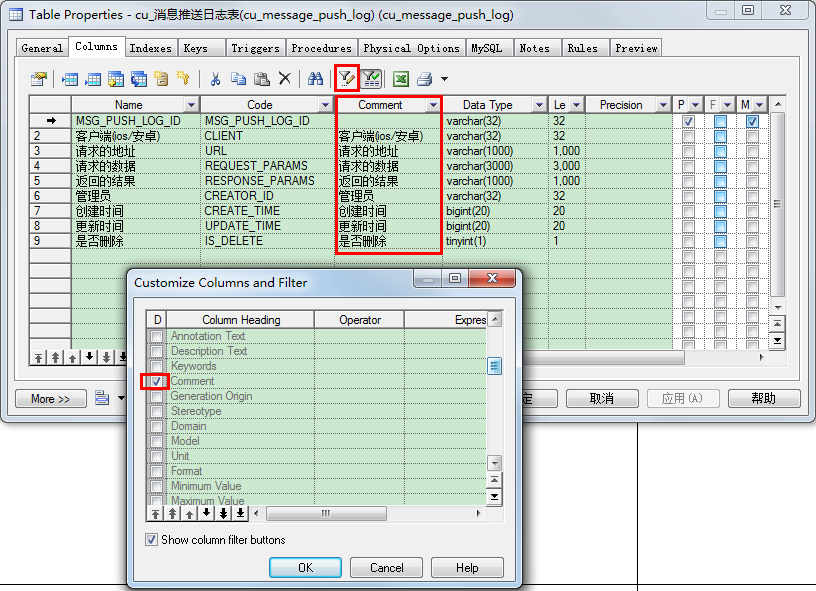

双击其中一个表,打开图6所示界面,选择Columns,选择第一个红框中的菜单按钮,打开下面的小图,勾选comment点OK即可展示出来comment列

编辑comment列,在生成的sql中就会带上表字段注释(name列不是注释)

图6

4.设置主键外键等字体大小颜色等

4.1菜单栏选择tools,选择Display Preferences,打开如图2所示界面

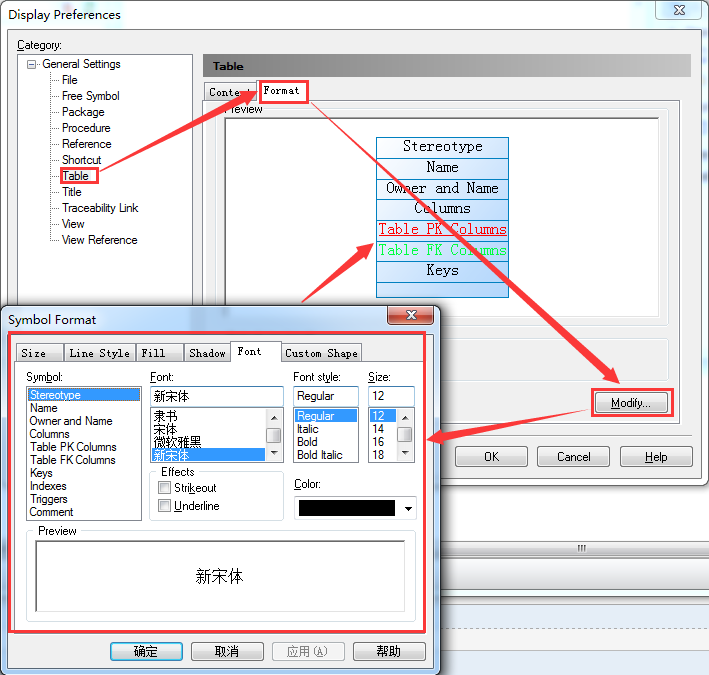

4.2依次按照图7所示步骤点选打开Symbol Format界面进行设置字体大小颜色等信息

图7
