信号基础知识---单频矩形脉冲信号CW

该博客介绍了单频矩形脉冲信号CW的基础知识,通过MATLAB进行信号的时域和频域分析。内容包括信号的时域波形绘制、频谱展示以及频移和多普勒频移的影响。同时,展示了信号的模糊函数及其对时延和频移分辨力的影响。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

%CW
%参考:声呐技术 P27,31
clc;close all;clear all;
%参数-------------------------
f0=50;
T=0.1;%时宽
B=1/T;
fs=1000;%采样频率
Ts=1/fs;%采样时间
N=T/Ts;%采样点个数
t=linspace(0,T,N);
y=exp(1i*2*pi*f0*t);
%画图--------------------------------------------------------

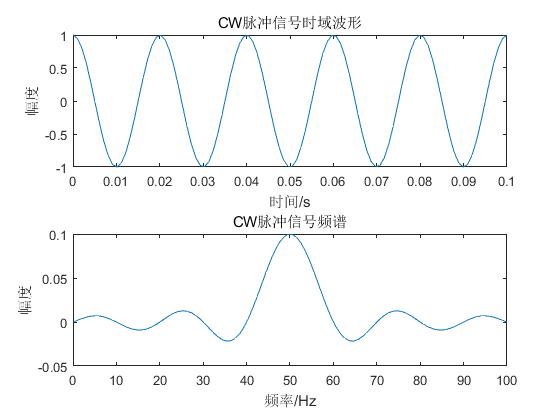

figure(1);
subplot(2,1,1);plot(t,real(y));title('CW脉冲信号时域波形');xlabel('时间/s');ylabel('幅度');
f=linspace(0,100,N);
Y=T*(sin(pi*(f-f0)*T))./(pi*(f-f0)*T);
subplot(2,1,2);plot(f,Y);title('CW脉冲信号频谱');xlabel('频率/Hz');ylabel('幅度');


%---------------------------------
t=-T:0.01:T;
v=-B:0.1:B;
[t,v]=meshgrid(t,v);
r=pi*v.*(T-abs(t));
X=sin(r)./r.*(T-abs(t));
%---------------------------------------
figure(2);
surf(t,v,abs(X));%模糊图
t=linspace(0,T,N);
