电力二极管在MATLAB中实现

电力二极管在MATLAB中实现

电力二极管仿真模型:

由一个电阻Ron、一个电感Lon、一个直流电压源Vf和一个开关串联组成模块有两个输出（k、m端子）和一个输入（a端子），分别电力二极管的阴极和测量信号输出端子以及二极管的阳极端子。

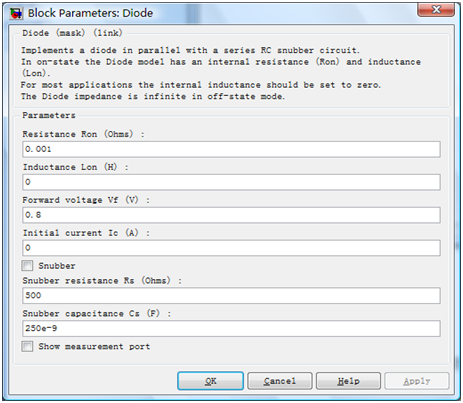

Resistance Ron：电力二极管元件内电阻

Inductance Lon ：电力二极管元件内电感

内电阻和内电感必须有一个不为0

Forward voltage Vf：电力二极管元件正向管压降V

Initial current Ic：初始电流，通常设为0

Snubber resistance Rs：缓冲电阻

Snubber capacitance Cs：缓冲电容

仿真含电力二极管时，必须使用刚性积分算法。一般用oed23tb或ode15s算法。

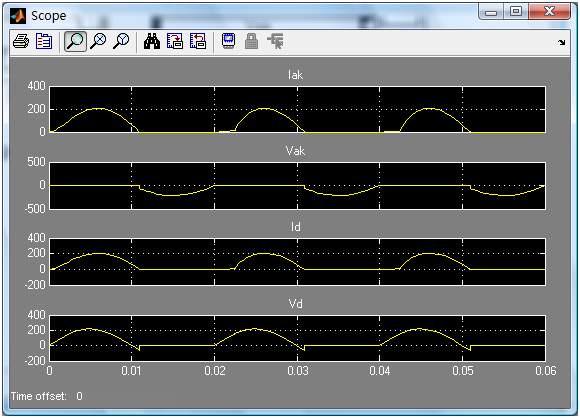

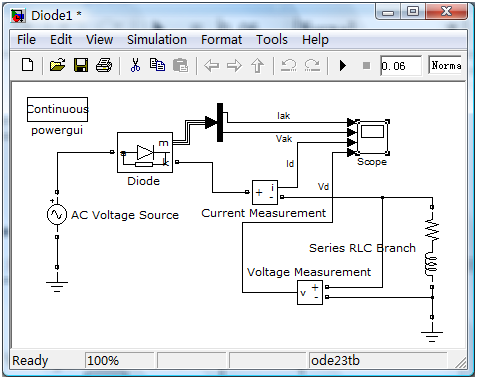

电力二极管单向半波整流器
