基于IPV6的数据包分析

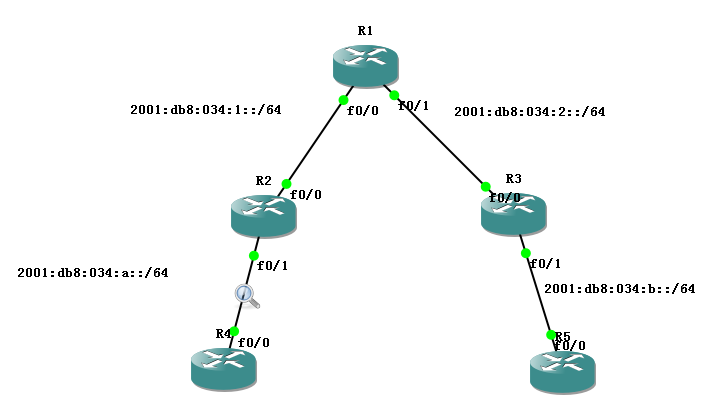

1.拓扑图

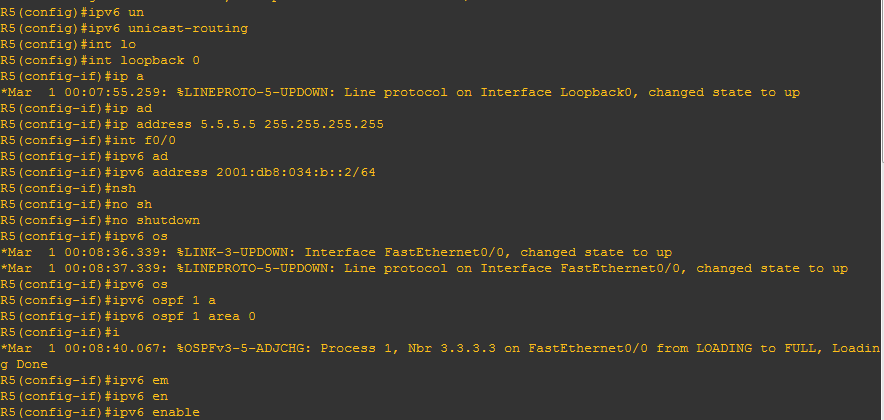

2.配置ipv6地址。使路由器之间可互ping，用ospf配置。（R5为例，学号后3位为034）



3.各路由器ping通



4.抓包分析

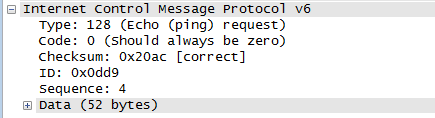

128返回请求（Echo Request）报文





ICMPv6层收到一个(echo request) 报文后，可能会通知高层的进程。

源节点生成了标识符和序列号字段的值，这些值可以帮助源节点将回送请求报文和返回的回送应答报文对应起来。数据字段中包含零个或多个任意内容的字节。

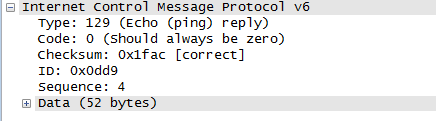

129 返回应答（Echo Reply）报文





ICMPv6层必须将回送应答报文通知那个产生了它所享有的原始echo request报文的高层进程，可能还需要通知其他高层的进程。



133路由器请求（Router Solicitation）



RS源地址为未指定的IPV6地址：：，若主机配置了单播地址，则此接口的单播地址可作为源地址。
       RS目的地址为所有路由器的多播地址FF02::2。
       RS作用域为本地链路。
       RS只发送三次以避免没有路由器时拥塞网络。

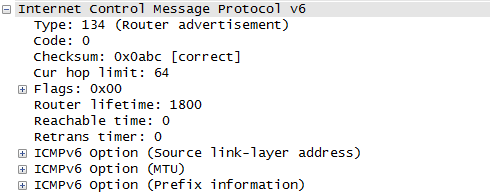

134路由器公告（Router Advertisement）









 源地址为始发数据包接口的IPv6链路本地地址，目的地址为所有节点的多播地址（ff02::1）或发出请求的设备的链路本地地址。

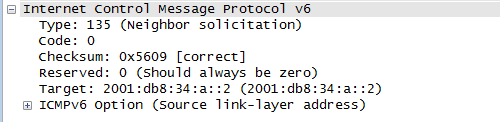

135邻机请求（Neighbor Solicitation）







源地址为始发该消息的接口IPv6地址或“：：”，目的地址为被请求节点的多播地址，或者就是目标地址

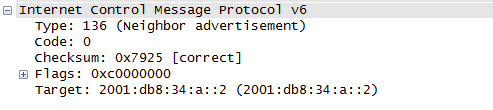

136邻机公告（Neighbor Advertisement）







源地址为始发该消息的接口IPv6地址，目的地址为该消息所要答复的发出请求的源地址，或者是所有节点的多播地址（FF02::1)
