清除LabVIEW中波形图表或波形图中的历史数据

清除LabVIEW中波形图表或波形图中的历史数据

方法一：

前面板中右键单击波形图表或波形图，选择数据操作>>清除图表或数据操作>>清除图形

方法二：（编程方法）

用于清除图表或图的方法会根据不同的前面板对象而发生变化。下面将介绍清除这些对象的方式。

波形图表：

1. 右键单击图表，然后选择创建»属性节点»历史数据。

2. 右键单击历史数据并选择更改为写入。

3. 右键单击历史数据终端，然后选择创建常量。

执行此代码时会将空数据写入图表以清除历史记录。

波形图：

编程使用属性节点或调用节点以清除图形

属性节点：

1. （前面板）右键单击图形并选择数据操作»清除图形 以清除图形。

2. （程序框图）右键单击图形，然后选择创建»属性节点 »值。

3. 右键单击值，然后选择更改为写入。

4. 右键单击值终端，然后选择创建常量。这会将空数据写入图形，并在执行此代码时清除图形。

调用节点：

1. 右键单击图形并选择数据操作»清除图形，以清除图形。

2. 右键单击图形，然后选择创建»调用节点»重新初始化为默认值。

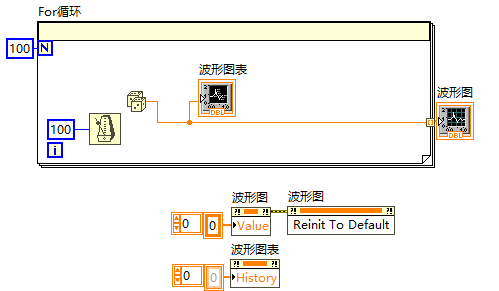

上篇简单的例子应用之后的程序框图：

链接：https://www.cnblogs.com/jsdy/p/11244084.html



其他

在8.0之前的LabVIEW版本中，如果波形数据已写入图表，则无法创建常量。反之，可以使用下面描述的任一种方法。

波形图和波形图表（属性节点）：

1. 右键单击该属性节点，然后选择创建»控件。

2. 转到前面板，右键单击新创建的控件，选择高级»隐藏控件。





波形图（调用节点）：

1. 右键单击并选择数据操作»清除图形，以清除图形。

2. 右键单击图形，然后选择创建»调用节点»重新初始化为默认值。



转载于:https://www.cnblogs.com/jsdy/p/11244123.html
