Qt 模拟一个导航定位系统

最新推荐文章于 2023-10-02 17:19:30 发布

weixin_30695195

最新推荐文章于 2023-10-02 17:19:30 发布

阅读量923

点赞数

文章标签： c/c++ 嵌入式

原文链接：http://www.cnblogs.com/lihuidashen/p/11539808.html

版权

本文链接：https://www.cnblogs.com/lihuidashen/p/11539755.html

https://mp.weixin.qq.com/s/b-DK1ndudiPtyFpbE8lseQ

效果视频

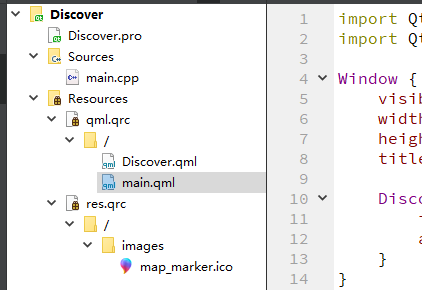

软件结构

现在开始讲一下源码吧

重点：anchors锚布局

Discover
{
    id: discover
    anchors.fill: parent//填充满父项
}

QML的布局方式一般采用两种，一种就是直接设置X与Y坐标的值。一种是采用相对位置布局，anchors锚布局，使用锚布局能够使界面更紧凑，更有整体化，我们将这种机制成为锚点（anchor）。锚点允许我们灵活地设置两个元素的相对位置。它使两个元素之间形成一种类似于锚的关系，也就是两个元素之间形成一个固定点。

锚点的行为类似于一种链接，它要比单纯地计算坐标改变更强。由于锚点描述的是相对位置，所以在使用锚点时，我们必须指定两个元素，声明其中一个元素相对于另外一个元素。锚点是Item元素的基本属性之一，因而适用于所有 QML 可视元素。

用锚定位

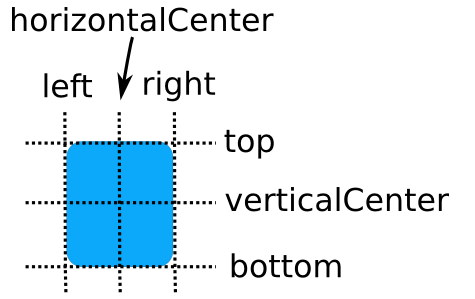

除了更传统的网格，行和列之外，Qt Quick还提供了一种使用锚点概念布局项目的方法。每个项目可以被认为具有一组7个不可见的“锚线”：left，horizontalCenter，right，top，verticalCenter，baseline和bottom。

基线（上图未显示）对应于文本所在的虚线。对于没有文字的项目，它与顶部相同。Qt快速锚定系统允许您定义不同项目的锚线之间的关系。

用法有如下，这里不一一介绍。

anchors.baseline : AnchorLine
anchors.baselineOffset : real
anchors.bottom : AnchorLine
anchors.bottomMargin : real
anchors.centerIn : Item
anchors.fill : Item
anchors.horizontalCenter : AnchorLine
anchors.horizontalCenterOffset : real
anchors.left : AnchorLine
anchors.leftMargin : real
anchors.margins : real
anchors.mirrored : bool
anchors.right : AnchorLine
anchors.rightMargin : real
anchors.top : AnchorLine
anchors.topMargin : realanchors.verticalCenter : AnchorLine
anchors.verticalCenterOffset : real

看看这个demo的程序吧，放一些固定的定位节点，将此设定在坐标下

property var positions: [Qt.point(80, 190), Qt.point(180, 90), Qt.point(280, 390), Qt.point(480, 90), Qt.point(80, 590)]

定位节点如图所示

将其画出来，这里在Qt 纯属娱乐-绘制一个模拟时钟讲过，大家可以参考一下。

function drawLine(ctx, color, width, startX, startY, endX, endY) {
    ctx.strokeStyle = color;
    ctx.lineWidth = width;
    ctx.beginPath();
    ctx.moveTo(startX, startY);
    ctx.lineTo(endX, endY);
    ctx.closePath();
    ctx.stroke();
}

绘制图像

//绘制网格竖线
for(var i = 0; i < width; i += 20) drawLine(ctx, "#7266fc", 0.5,i + 0.5, 0, i + 0.5, height); //绘制网格横线 for(var j = 0; j < height; j += 20) drawLine(ctx, "#7266fc", 0.5, 0, j + 0.5, width, j + 0.5); //绘制地图标记 positions.forEach(function(point, i) { ctx.drawImage("qrc:/images/map_marker.ico", point.x, point.y); });

绘制扫描圆，这个算是精髓吧

for(var k = 0; k < 5; k += 0.5) { ctx.beginPath(); ctx.arc(halfWidth, halfHeight, r1 + k, 0, Math.PI * 2); ctx.closePath(); ctx.stroke(); ctx.beginPath(); if(!first) ctx.arc(halfWidth, halfHeight, r2 + k, 0, Math.PI * 2); ctx.closePath(); ctx.stroke(); }

最后，点击("scan") 开始定时画扫描圆，就出现这个画面了，还是有点炫酷的.
