【原创】UML学习1：业务过程建模(Business Process)

　　多年来，公司一直守着那个破rose，UML2.0出来很久了，都没有认真学习下。现在终于给自己加加油，学习下。



　　从用例图直接就到类图等，中间跨度太大，复杂点的东西不容易分析清楚。个人一直对只用用例图来表现需求有意见，太简单，遗漏了太多东西。用例图和需求文档对照看又很是麻烦，毕竟一个屏幕看两个东西切换非常烦人。



　　UML有多种类型的图来表现业务的流程和过程的，比如活动图等。但我喜欢在一张图上把不同维度的流程关键点都标注出来。所以今天先学习下业务流程图的UML画法。工具选择 Enterprise Architect。



　　

　　业务流程模型通常定义了以下内容：
　　◇ 说明过程的目标或原因
　　◇ 具体的输入
　　◇ 具体的输出
　　◇ 资源消耗情况
　　◇ 活动在某些顺序执行和事件驱动的过程



　　业务流程：一个指定序列的工作活动，跨越了时间和地点，有开始和结束，明确的投入和产出。

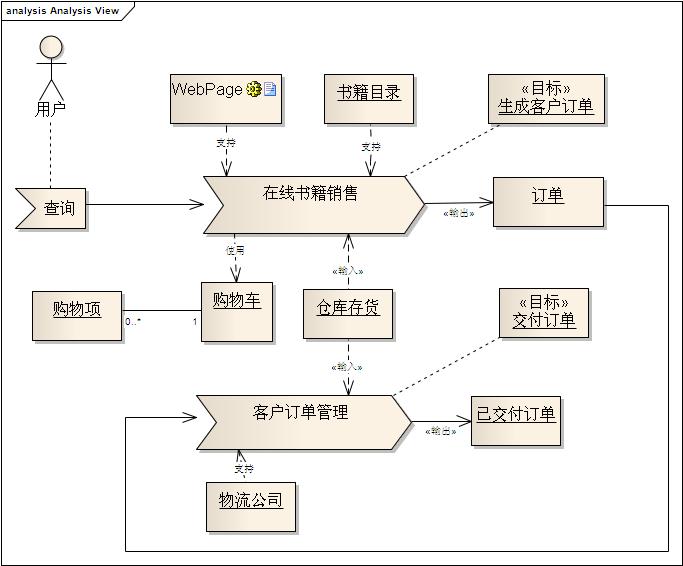

　　图标如下

　　

　　图中“用户”驱动的为“查询”事件，事件有自己独有的图标是个不错想法。“目标”这个版型做为业务流程模型的基本内容，也给理解上带来了很大方便。



　　这个图上还有些领域建模的影子，比如购物项和购物车。正是我喜欢的风格。可能有人不喜欢我的这些想法。但UML只是一个描述语言，能对自己有所帮助就可以了。语言只是表达思想的工具，思想可不要被约束住了哦，呵呵。
