磁盘阵列(RAID)图解教程

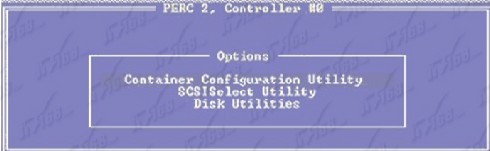

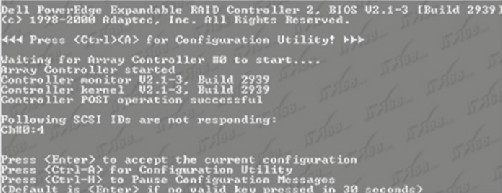

第一步，首先当系统在自检的过程中如（图一）提示时，同时按下“Ctrl+A"组合键。进入如（图2）所示的磁盘阵列卡的配置程序界面。

图一

图二

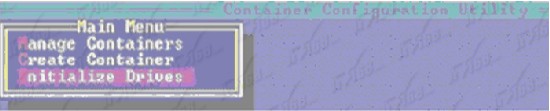

第二步，然后选择"Container configuration  utility",进入如（图3）所配置的界面。

                                                                              图三

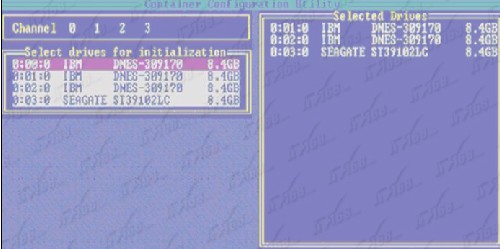

 第三步，选择"Initialize Drivers"选项去对新的或是需要重新创建容器的硬盘进行初始化（注意：初始化硬盘将删除当前硬盘上的所有数据），按回车进入如（图4）所示界面。在这个界面中出现了RAID卡的通道和连接到该通道上的硬盘，使用“Insert”键选中需要被初始化的硬盘（具体的使用方法参见界面下部的提示，下同）

    图四

第四步，全部选择完成所需要加入的阵列的磁盘后，按回车键，系统弹出如（图5）所警告的提示框/提示框中进行初始化操作将全部删除所选硬盘中数据，并中断所有正在使用这些硬盘的用户。

图五

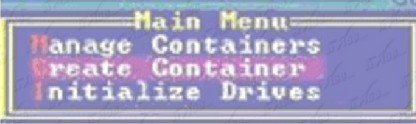

第五步，按“Y”键确认 即可，进入如（图六）所显示配置主采单(Main Menu)界面。硬盘初始化后就可以根据您的需要，创建阵列级别（如RAID0、RAID1等）的容器了。

图六

图七

图八

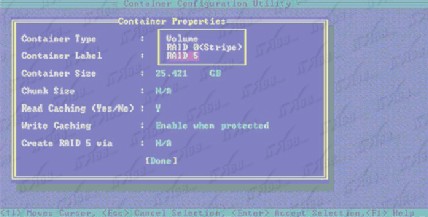

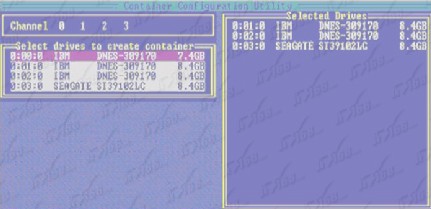

第六步，按回车键后进入如（图7）所显示配置界面，用“insert"键选中需要用于创建Container（容器）的硬盘到右边的列表中去。然后按回车。在弹出来的如（图8）所示配置面中用回车选择RAID级别，输入Container的卷标和大小。其它均保持不变。然后在"Done"按钮上单击确认即可。
