大家好，在这篇文章里我会介绍一下CH552这款芯片，并对它的开发设置进行一下介绍。因为最近做的一个设备需要USB功能，最后我就找到了这个可以满足需求并且价格实惠的芯片了。
CH552是一款51核的单片机，支持最高24Mhz系统主频，内置16K程序存储器ROM和256字节内部iRAM以及1K字节片内xRAM，xRAM支持DMA直接内存存取。
还内置了ADC模数转换、触摸按键电容检测、3组定时器和信号捕捉及PWM、双异步串口、SPI、USB设备控制器和全速收发器等功能模块。

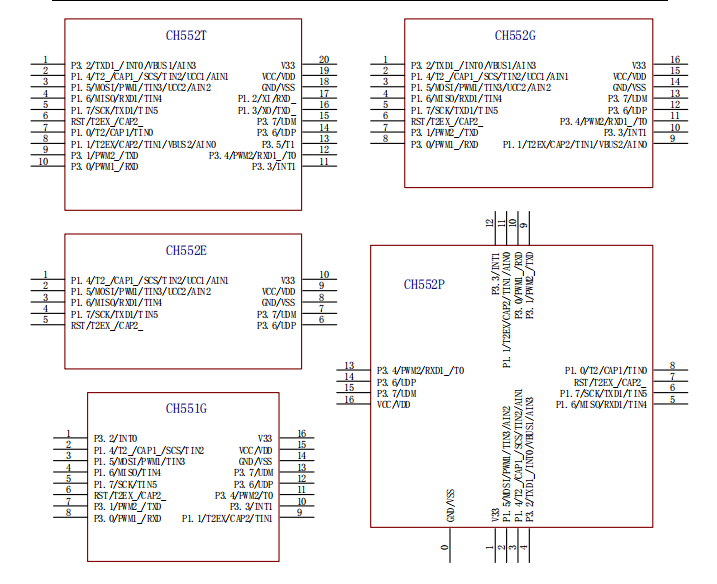

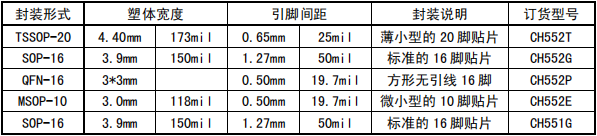

CH552也有以下封装可供选择
CH552的供电电压可以选择3.3V和5V，不同供电电压用到的电路不同，可以根据数据手册查找。
芯片程序的烧录也有两种方式，分别是USB和串口方式，本教程中用到的是USB下载方式，如果选择这种方式下载程序，直接用USB连接到芯片的USB控制器接口就可以，另外还需要在P3.6引脚连接一个下载按键。如果使用串口的方式下载则和51单片机相同，通过一个USB转串口的工具就可以下载程序了。
然后我们来看一下开开发和烧录CH552需要哪些设置，CH552程序的开发我们可以使用keil来完成，烧录需要的是下面这个软件
这个软件可以去沁恒的官网下载，这是软件的界面。

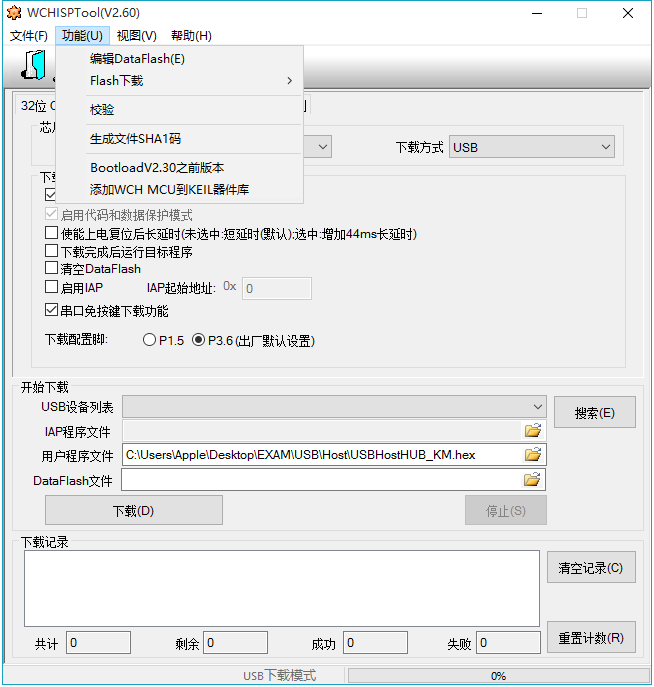

打开软件后我们选择上方的功能——添加WCH MCU到KEIL器件库
点击后添加成功会弹出一个提示对话框
现在我们打开KEIL来进行程序的开发，首先我们新建一个项目
然后我们选择刚添加的WCH的器件
这里可以选择对应的芯片，这里我选择的是CH552
然后的操作就和51单片机的开发一致了，在官网我们可以下载到这个芯片的一些资料和例程，这些可以帮助我们快速开发我们的程序，在我们写好程序以后选择生成HEX文件即可
生成的HEX文件我们需要用之前安装的WCHISPTool来下载到我们的单片机中

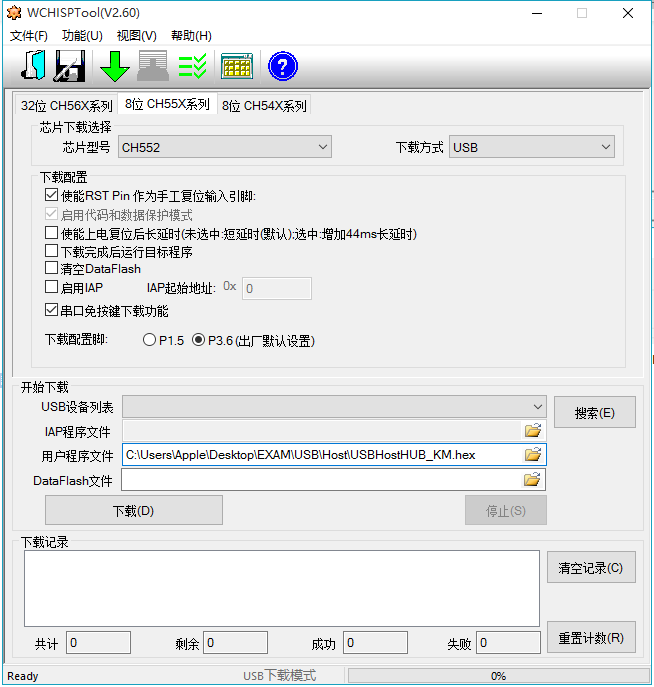

打开ISP软件后我们在上方选择好我们的单片机型号和下载方式，在这里我使用的是USB下载方式，也可以选择串口下载方式，选择好下载方式后我们在下面的用户程序文件中选择我们的程序，

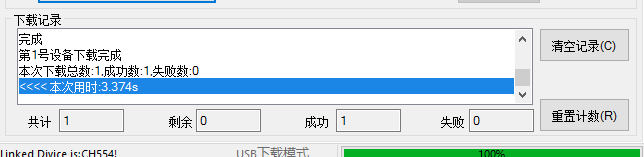

然后就是要连接我们的开发板了，由于使用的是USB下载方式，所以只需要用一根USB线将我们的开发板连接到电脑即可，不过在连接之前需要先按住开发板上的ISP按键，等接入电脑后再松开，连接成功后软件会识别出开发板，然后我们点击下载就可以将程序烧录到我们的单片机中了
以上就是CH552芯片的编程和下载教程了，还有一点就是CH552只支持大约200次的烧录，所以要注意烧录次数。
