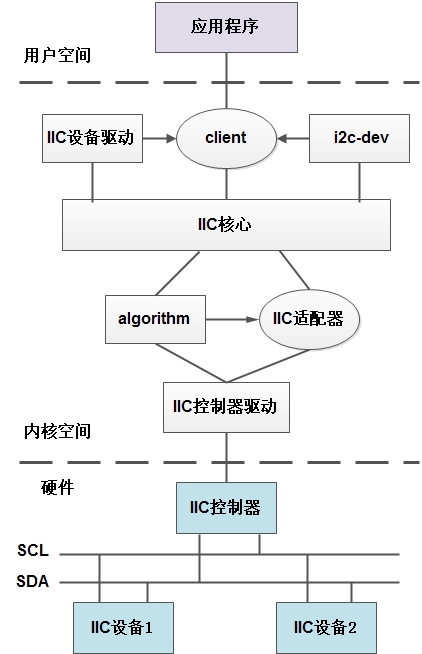

I2c驱动框架

应用

(从设备驱动层）

i2c_driver层

(自己编写)

(核心层)

i2c_core层 i2c_bus_type

(i2c_core.c)

(控制器层)

i2c_adapter层

(i2c_xxx.c)

硬件

< 结构体>　

　struct i2c_msg {
　　　　__u16 addr; 　　//从设备地址
　　　　__u16 flags; 　　// 类型（读1写0）
　　　　__u16 len; 　　/* msg length */ 数据包个数
　　　　__u8 *buf; 　　/* pointer to msg data */ 数据包
　　};

　　struct i2c_driver { 　　//描述一个i2c从设备驱动的操作方法
　　　　unsigned int class;
　　　　/* Standard driver model interfaces */
　　　　int (*probe)(struct i2c_client *, const struct i2c_device_id *);
　　　　int (*remove)(struct i2c_client *);

　　　　struct device_driver driver; 　　 //父类
　　　　const struct i2c_device_id *id_table; 　　// 用于匹配的id_table(列表)
　　　　const unsigned short *address_list;
　　　　struct list_head clients;
　　};

　　struct i2c_adapter {
　　　　const struct i2c_algorithm *algo; /* the algorithm to access the bus */
　　　　|
　　　　int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs,int num);
　　　　int nr; 　　//编号
　　　　struct device dev; 　　//父类
　　}

　　struct i2c_client { 　　　　　　　　 //代表i2c 从设备的信息
　　　　unsigned short addr;　　　　　　　//7bit 从设备地址
　　　　char name[I2C_NAME_SIZE]; 　　//用于和i2c driver进行匹配
　　　　struct i2c_adapter *adapter; 　　　//指向创建自己的适配器(控制器)
　　　　struct i2c_driver *driver; 　　　　 // 指针已经匹配成功之后的i2c driver
　　　　struct device dev;　　　　　　　//父类--用于加入总线
　　};

<函数>

数据传输接口：i

i2c_master_send(const struct i2c_client * client,const char * buf,int count)
i2c_master_recv(const struct i2c_client * client,char * buf,int count)

　　　↓

i2c_adapter / i2c_msg　→ 　i2c_transfer(struct i2c_adapter * adap,struct i2c_msg * msgs,int num) //通用

　　　↓

i2c_algorithm　→　master_xfer(struct i2c_adapter *adap, struct i2c_msg *msgs, int num);　

代码示例：https://www.cnblogs.com/panda-w/p/11118591.html

<代码框架>　：
