常见电子元器件杂谈

　　注意，这是博主觉得重要的常用电子元器件，不代表其他的不重要。

　　第一次写blog，望见谅，如有不足欢迎指出，谢谢~

　　。。。。。。。。。。以下才是正文。。。。。。。。。。。。。。。。

电阻器
　　常见的电阻器有碳膜电阻、金属膜电阻、绕线电阻、贴片电阻、水泥电阻等，种类非常多，各自的精度以及辨别方式不作介绍，请出门左转问度娘...
我们在数模电路使用最多的是碳膜电阻、金属膜电阻、绕线电阻、贴片电阻。

　　其中碳膜电阻（四色环电阻），高频特性良好、长期工作稳定，但是功率较小、电路噪声大、温度系数较高、精度略差，不建议用于低频模拟电路中；
金属膜电阻（五色环电阻），各项系数都比碳膜好一点点，也是我们日常应用最多最广泛的一种，就是价格比碳膜贵一点点；

　　再来介绍贴片电阻，特性同上，比较重要的是其型号规格等参数。百度介绍得比较详细了，重点看它的封装规格、阻值识别！
https://baike.baidu.com/item/%E8%B4%B4%E7%89%87%E7%94%B5%E9%98%BB

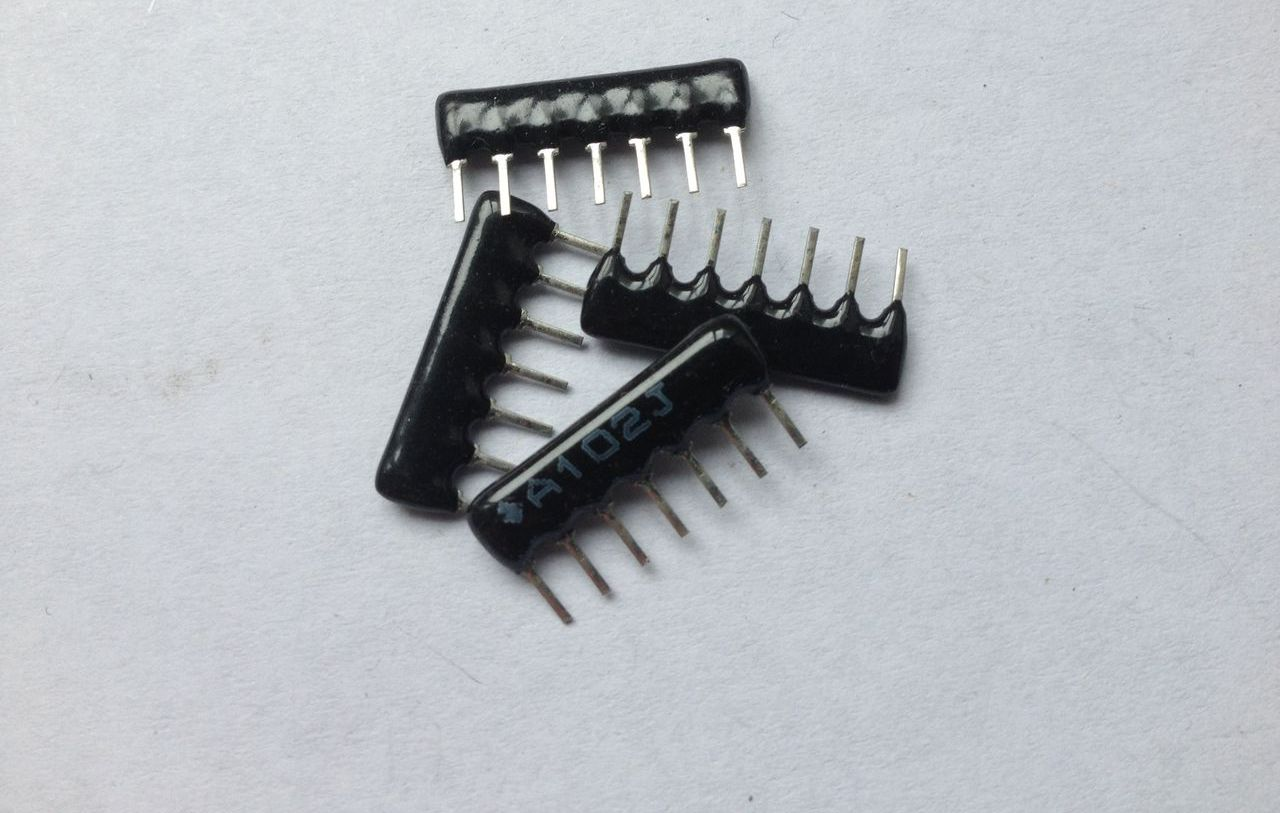

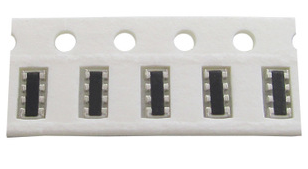

　　然后，还有一种叫排阻的东西，有DIP也有SMD的，在某些电路需要连续几个相同阻值的时候就很方便了，例如CD4511驱动共阴数码管；

说了这么多，那该怎么选择呢？
1）要求不高的小功率电路：碳膜 > 金属膜；
2）参数要求低、数量大：碳膜（都说了便宜一点）；
3）PCB尺寸要求高：当然是SMD贴片电阻啊；
4）低频大功率：DIP线绕或金属膜；
5）高压电路：优先实心电阻或者金属氧化膜电阻；
6）低噪声放大电路：避免使用碳膜、实心电阻（电流噪声大）
保险管

　　其实保险管也属于电阻器的一种，我觉得他比较重要所以分开介绍。
保险管，顾名思义就是用来保护电路，在电流异常变大能够自身熔断。
（也有断了等电流变小后自行恢复的--自恢复性保险丝，下节介绍）
　　在选择型号时，要注意其参数，特别是额定功率、额定电流等！

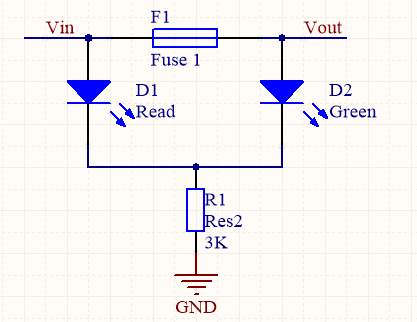

保险管工作电路

敏感电阻
1）热敏电阻

　　顾名思义，就是对温度敏感的电阻，分为负温度系数（NTC）、正温度系数（PTC）;
　　PTC热敏电阻其阻值随温度升高而增大，除了测温之外，常用来延时启动、恒温加热、过流保护（可作自恢复保险丝）等；
　　 NTC电阻阻值随温度升高而减小，多用于开关电源、电机启动控制电路，进行浪涌抑制；

2）光敏电阻
　　若感光面处在遮光条件下，光敏电阻阻值非常高；在特定波长的光照下，阻值随光强增加而减小；

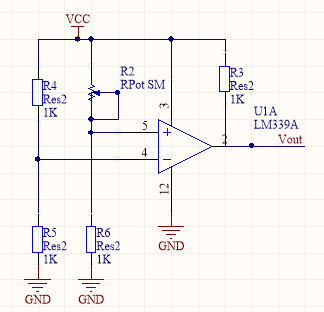

　　较为常用的是用于光控开关等电路：如图

Vout 可通过三极管、MOS管控制继电器、直流电机等较大负载；
电容器
　　电容分为无极性、有极性、可变电容；其中，铝电解电容、钽电容、铌电解电容为有极性；
有一个很重要的特性就是：电容两端电压不能突变！以及常识：“隔低频通高频”或“隔直通交”；
详细的分类以及图片我就不赘述了，请出门右转→https://baike.baidu.com/item/%E7%94%B5%E5%AE%B9%E5%99%A8
　　在电路的主要功能有：
　　1）滤波：滤除不想要的信号；
　　2）耦合：两个单元之间的信号连接及相互影响；
　　3）退耦：消除或减轻叠加在直流信号的高频成分；
　　4）旁路：将交流电高频成分接地，保留低频成分；
　　5）谐振：自由振荡频率与输入频率相等；
　　
　　电容器的选型：
　　1）储能：若要求高电压（>200V）、大容量（>1000uF）、无限制体积、成本低则首选铝电解电容；
　　　　　　容量较大（1~100uF）、耐压不高（<100V）、漏电流小、工作环境温度高、体积限制、精度高则优先考虑钽电容；
　　2）模拟电路：信号耦合、滤波、振荡、音频等电路优先选薄膜电容；
　　3）IC芯片的电源滤波、退耦：一般选独石电容、固态钽电解电容、贴片陶瓷电容，或者低频瓷介电容与电解电容并联的方案；
　　4）高温条件：避免使用电解电容，优先选用玻璃釉电容；
　　5）高频去耦：采用单层陶瓷电容、云母电容；
　　
电容器在电源线去耦、滤波以及开关电源中选频滤波等应用广泛，在后面将有具体的介绍。
　　

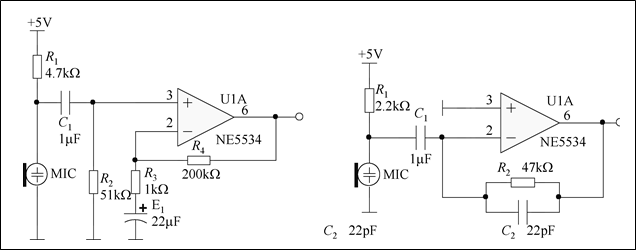

驻极体麦克风（MIC）
　　
　　驻极体麦克风灵敏度高，不建议在高环境噪音的场合使用；若要使用则必须输出端接入有源滤波电路，再接ADC、控制单元等

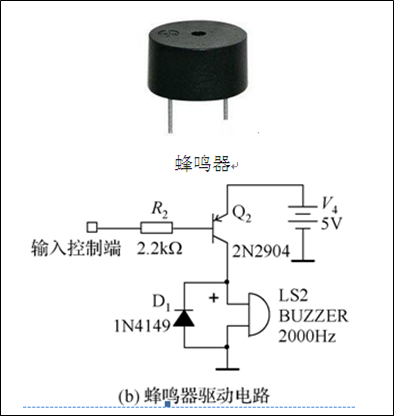

蜂鸣器

分为有源与无源，有源及内部有振荡器，只能发出固定频率的声音，而无源则需要频率信号驱动发声；
三极管驱动电路

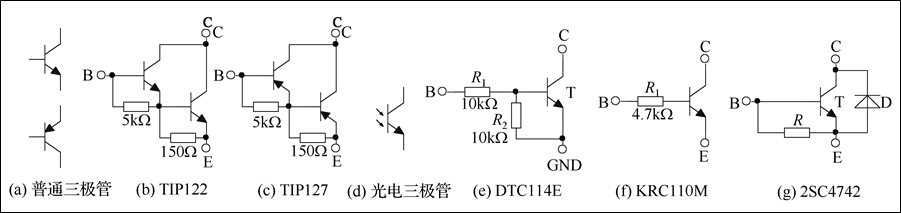

分类：

(a)为普通三极管，分为NPN型与PNP型两大类。

(b)、(c)为达林顿三极管（复合管）的内部结构。

(d)为无基极的光电（光敏）三极管。

(e)、(f)为带阻三极管，内部集成有电阻元件。

(g)为阻尼三极管，多为大功率三极管，其内部集成有二极管、分流匹配电阻（保护电阻）。

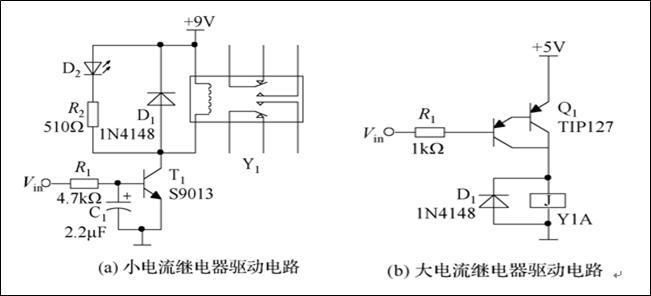

驱动电路：
按键消抖电路

。。。。。。。。暂时写到这里了，漏了的日后补充，例如二极管什么的。。。。。。。。
