arcgis水文分析



　　

前言

1.在开始之前首先需要注意几点：

　　1.arcgis 需要 python2.7 的支持，并有必要的模块库，请一定注意避免与其他软件冲突，例如tecplot 2009 需要python2.5的支持，会覆盖掉python2.7

　　2.arcgis 很多时候出现未知错误可能是因为路径设置问题，路径一定不要含有中文，不要含有中文，不要含有中文，血的教训。



准备工作

　　在网上下载dem数据，来源可以从 地理空间数据云 下载

　　找到省市的一些相关的shp文件作为参考

操作步骤

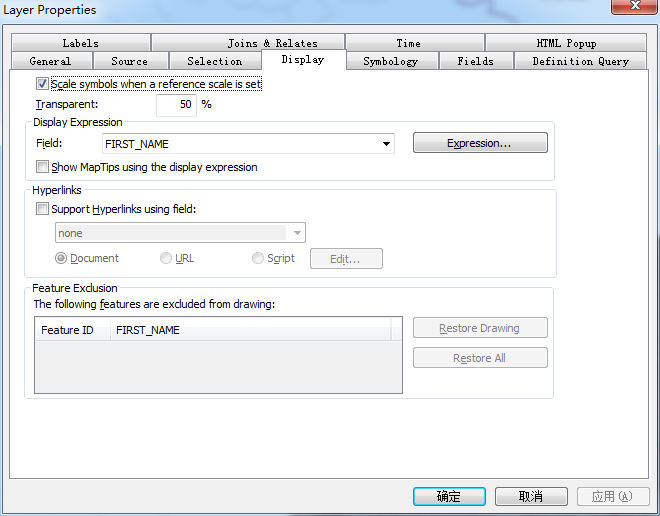

　　1.加入行政边界进行参考，并做相应设置

　　　　

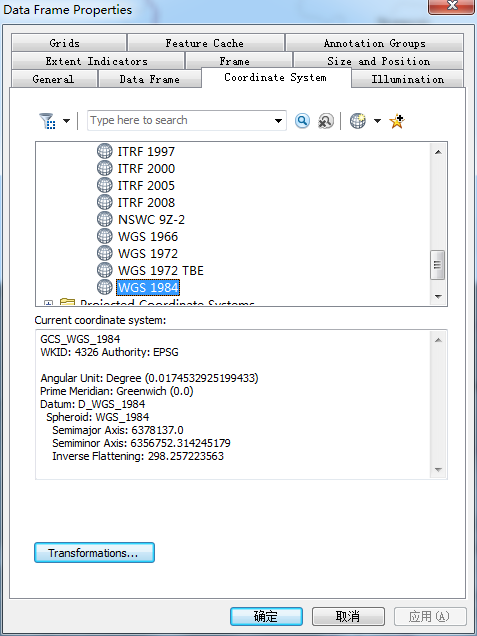

　　2.在图层的属性中设置坐标系为地理坐标系的wsg1984

　　　　



　　3.使用镶嵌工具进行数据合并。

　　　　mosaic

　　　　输出设置为 glh.tif  存为tif文件

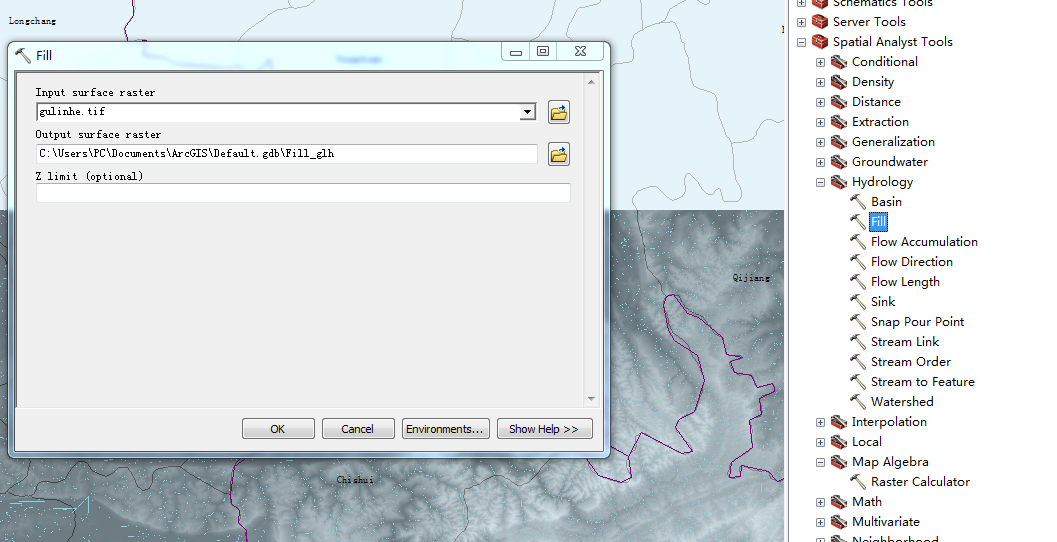

　　4.在水文工具里找到填洼，对洼地进行填充

　　　　

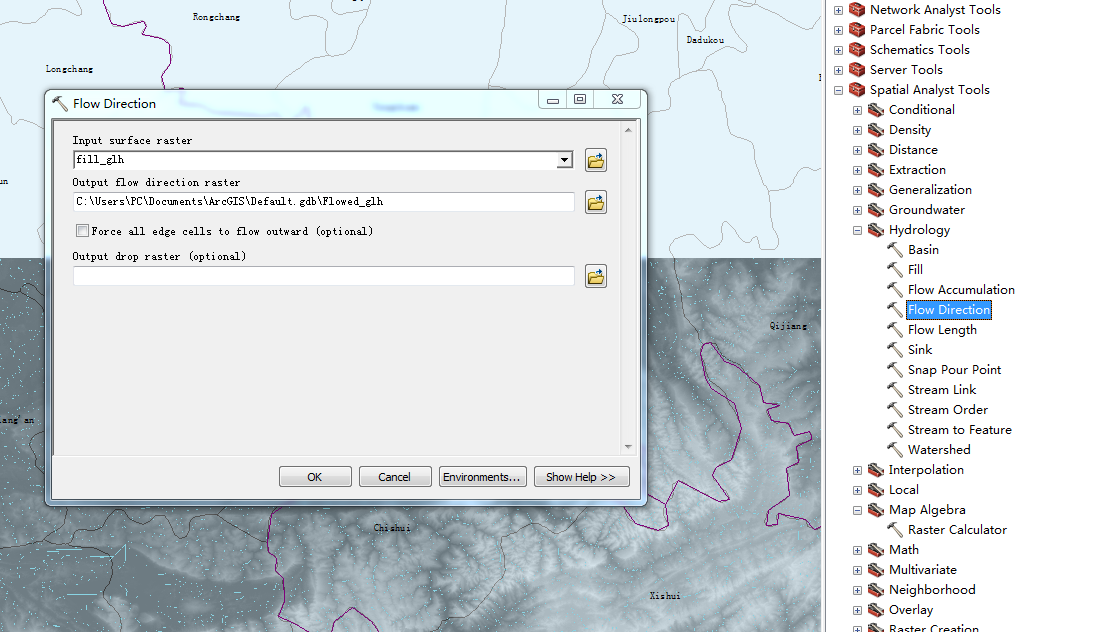

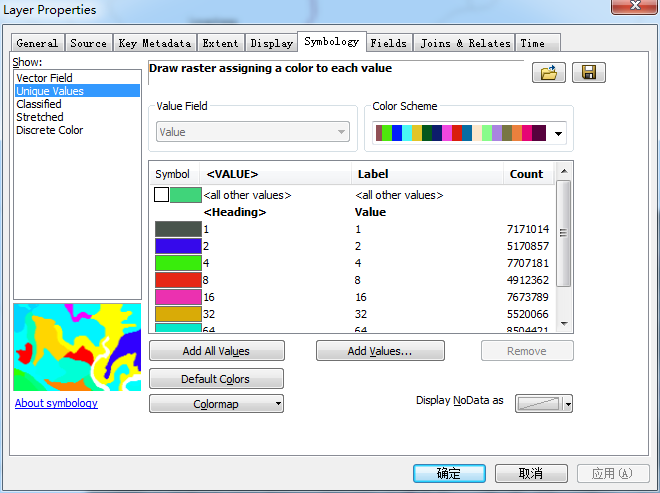

　　5.进行流向计算

　　　　

 　　　　设置八级显示

　　　　　　

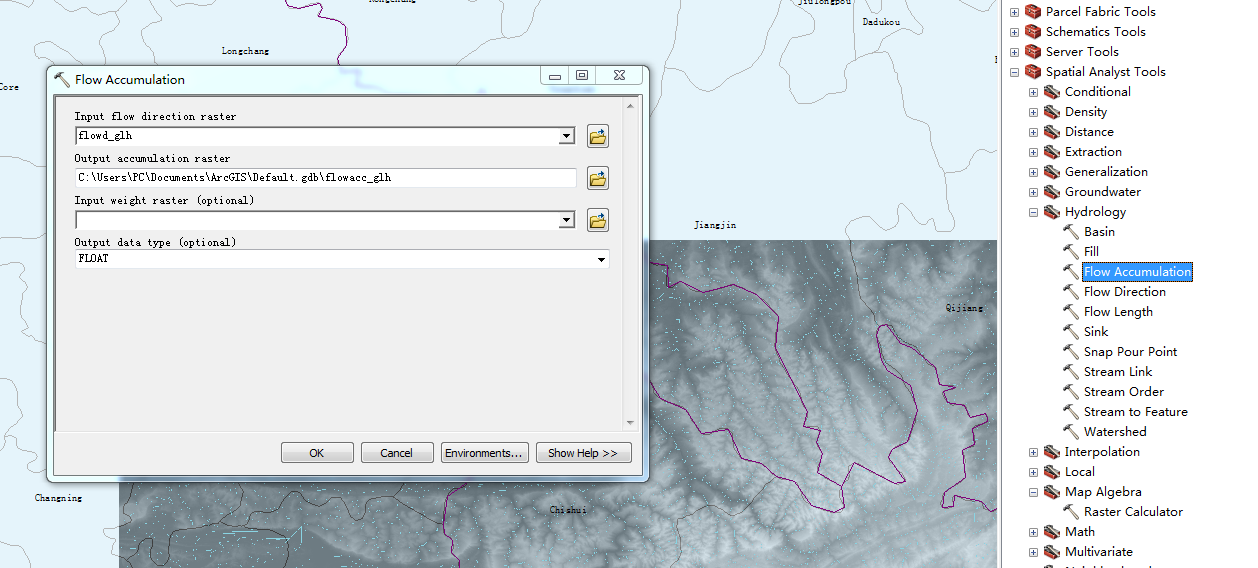

　　6.流量分析

　　　　



 　　7.河网生成

　　　

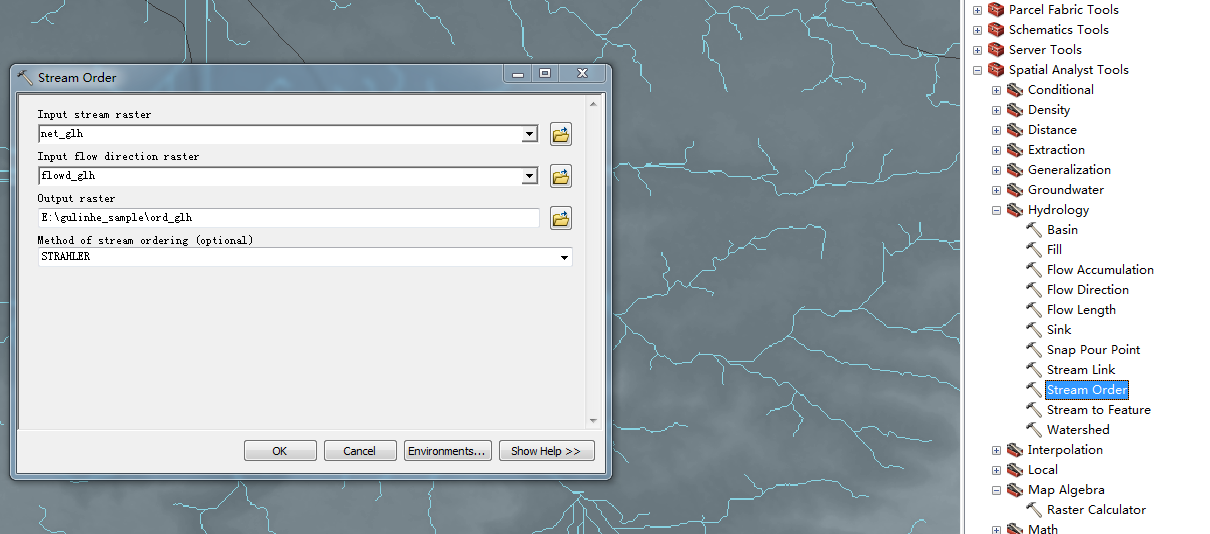

　　8.河网分级

　　　　

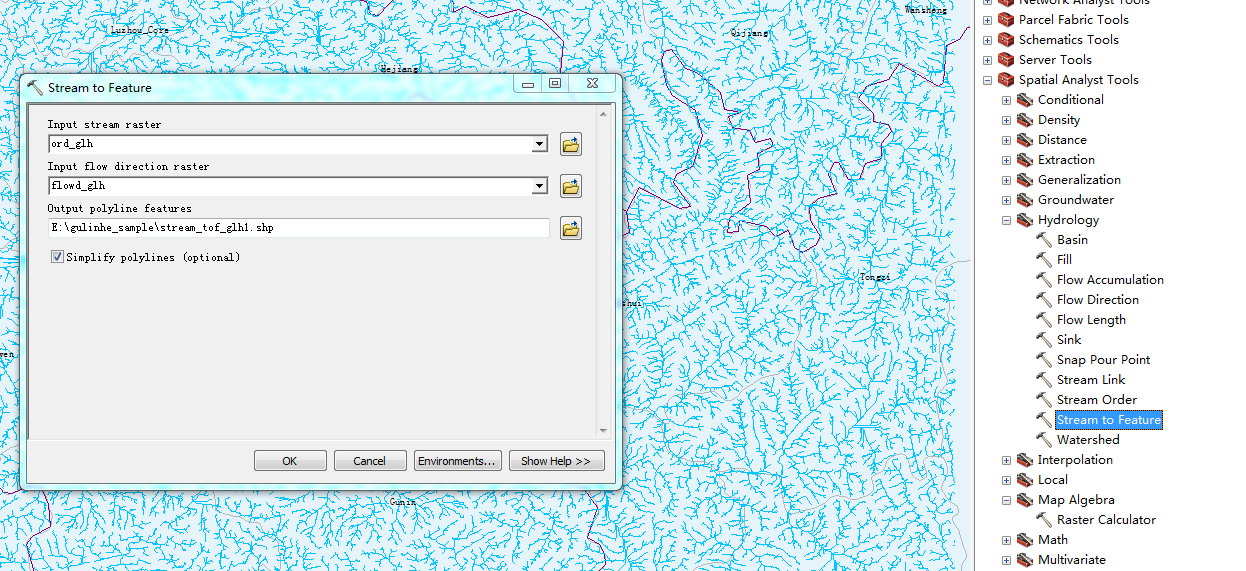

　　9。栅格河网矢量化

　　　　勾选简化折线

　　　　

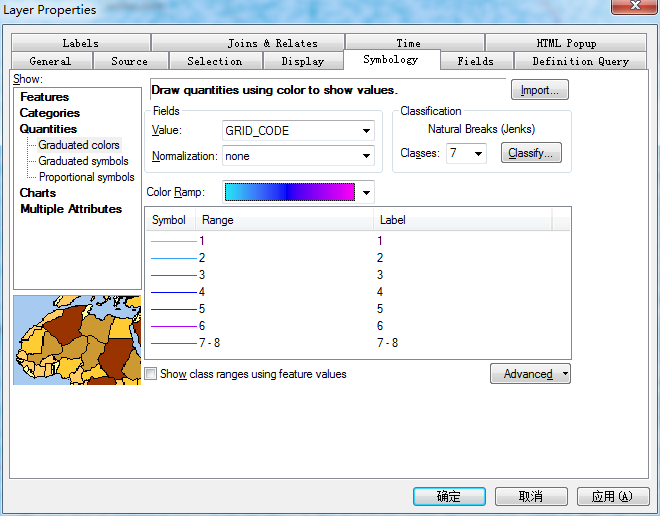

　　10.河网的分级显示

　　　　对河网的shp属性进行设置

　　　　

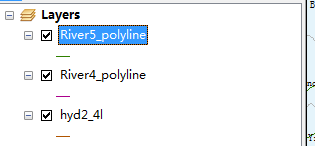

　　11.叠加大型河流数据

　　　　

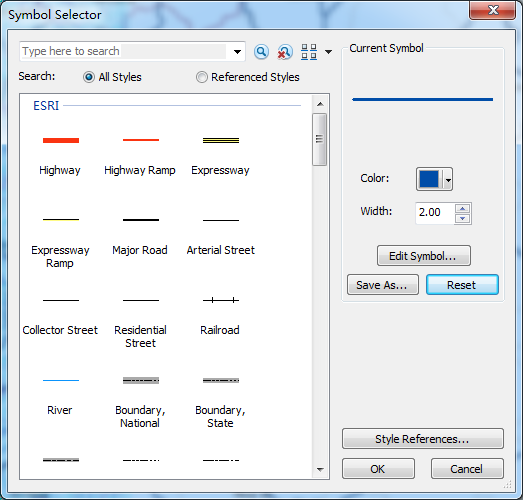

　　　　设置粗细和颜色

　　　　　　



番外篇

　　1.修剪数据

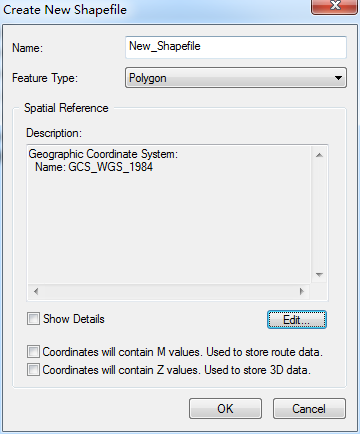

　　　　首先使用arccatalog 建立一个新的shp文件，

　　　　项目 右键 --> 新建  ---> shapefile

　　　　

　　　　在acmap中加载shp。

　　　　右键打开editor栏

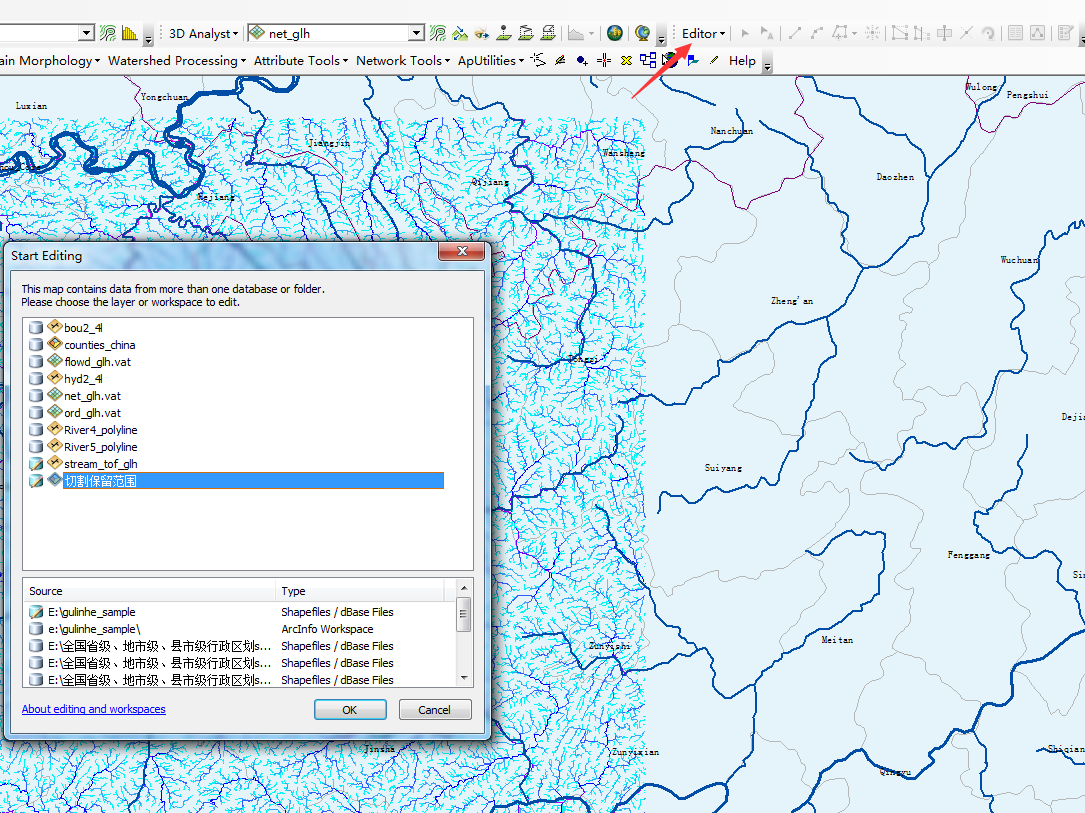

　　　　选中shp图层，点editor —>   start editing  ---->选中shp

　　　　

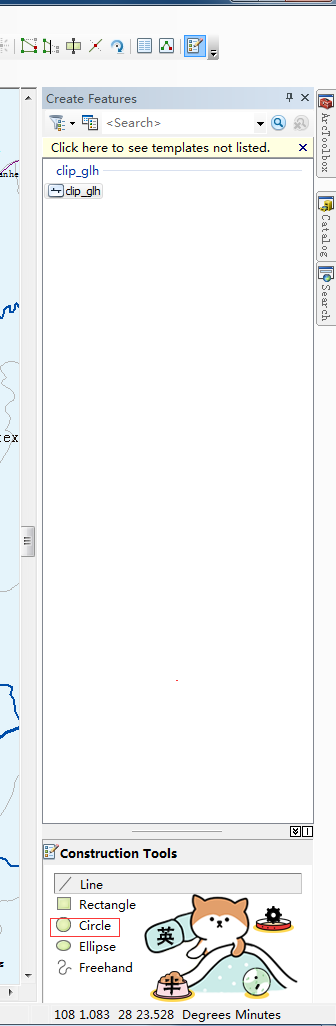

 　　　　选中圆形工具圈出切割范围

　　　　

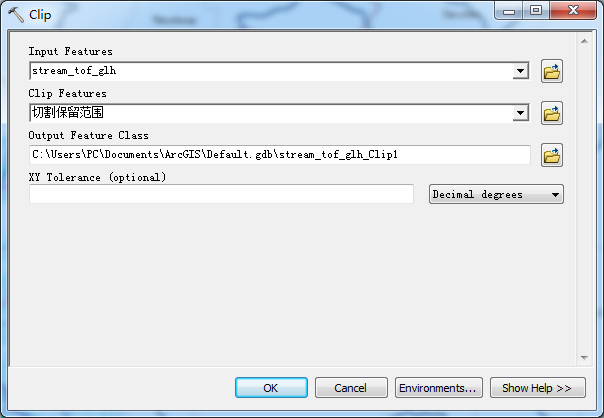

　　　　Geoprocessing  -->>  clip  --->>

　　　　

　　       完成！
