zigbee之IAR环境搭建

注册机第一个要选择：

为什么？

之前说CC2530是支持zigbee协议的无线芯片，其实它是这款硬件上有一个支持zigbee协议的无线电路，不仅有这款电路，而且还有一块cpu电路，它就是8051cpu。那么把这些电路全部封装在一起，就称为cc2530芯片。

然后选择getID,把下面的license Number拷贝出来，以及后面的key拷贝出来复制进对应地方就可以了。

创建工程：

project->create new project->tool chain 选择8051->选择empty project->ok，选择保存位置，下面添加一个.c文件，新建文件，保存命令为lesson1.c，然后选中工程，右键，选择add

->add files。这样工程有了，c文件有了，下面编译一下，同时会弹出一个对话框，它是保存工作空间！一个工作空间里面有多个工程，工程需要工作空间的依托。

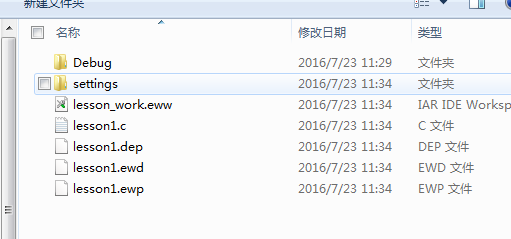

现在工作空间、工程、.c文件都有了，下面看一下该空间下有哪些文件？

最下面三个是工程相关的文件；.eww文件是工作空间相关的文件。

硬件主要包括：三个zigbee模块、一个usb dungle、一个仿真器；

编辑.c文件：一定要加上头文件#include "iocc2530.h"

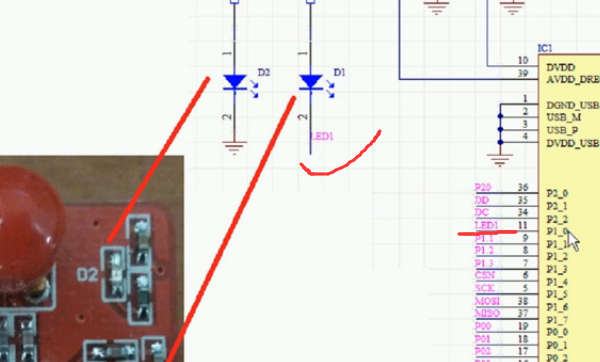

点亮LED1，如下原理图，LED1的负极接到了P1_0.

需要做一些配置：

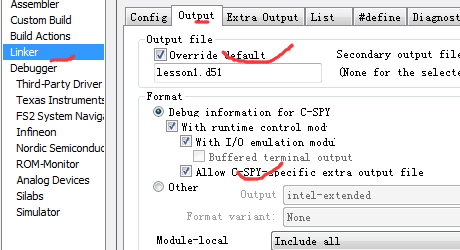

右键选中工程->options->Device选中设备找到Texas Instruments进入，找到cc2530F256.i51，其他不要修改；然后就是点击Linker，点击output—>选择Override default，以及选择Allow C-SPY-specific extra output file。

选择Debugger->把driver下面的Simulator软件仿真修改成Texas Instruments硬件仿真，即把程序下载到实实在在的硬件上面去。然后，保存，并编译，最后下载到硬件运行。下载需要一个仿真器，仿真器需要安装一个驱动；先将仿真器通过usb先连接到电脑上，当插上的时候，可能会出现一个对话框，直接按×关闭掉，可以进入设备管理器看到黄色的smartrf04eb，说明驱动没有安装上，然后右键选择更新驱动，选择从列表或指定位置安装，选择驱动的路径，如果弹出框，选择确定，然后将位置选择为驱动路径。最后安装成功。然后将仿真器连接到开发板上面来；当仿真器上面的绿灯亮说明仿真器没有识别到cc2530，只有将仿真器复位，那么绿灯灭了，说明识别到了，可以进行下载程序到板子上了。

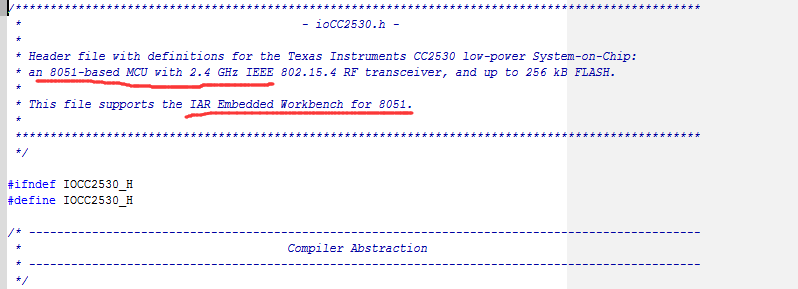

头文件cc2530.h里面是所有硬件的一些映射，

输出.hex文件，配置

选择linker->Extra Output->选择Generate extra output file，选择override default 把下面改成lesson2.hex->格式Format下的output format选择intel-extended。

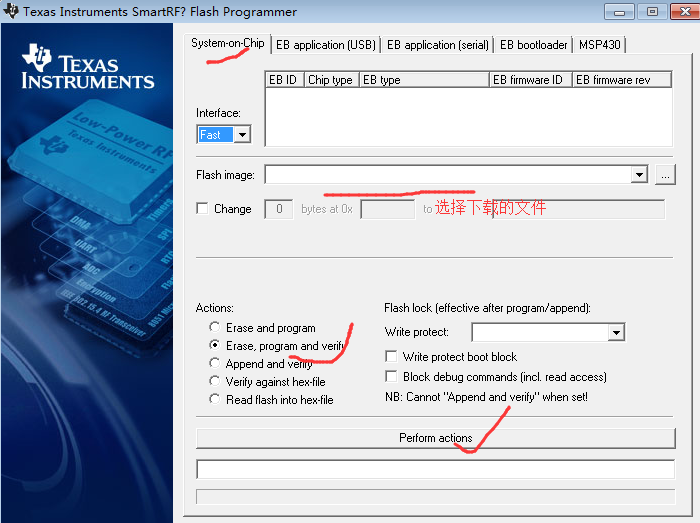

把生成的.hex文件直接烧写到目标板，需要安装软件Setup_SmartRFProgr_1.9.0，直接双击安装就可以了。最后，点击安装好的Setup_SmartRFProgr_1.9.0，出现画面
