抛物线拟合算法的实现

本文介绍了如何将B样条曲线拟合问题转化为抛物线拟合问题,并利用最小二乘法和高斯消去法在C#中实现这一过程。通过计算一系列数据的统计值,构建线性方程组,最终得到抛物线方程,展示了一段实测数据的拟合效果。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

    最近在写一个程序,其中需要对B样条曲线进行拟合。但是B样条曲线的公式实在复杂,看着就头晕。于是,我将问题进行了简化。一段B样条曲线,可以近似地看成是若干段抛物线构成的,所以,曲线拟合问题就被转换为抛物线拟合问题了。对于抛物线拟合问题,可以使用《计算方法》中的最小二乘法,最后求解线性方程组的地方,用的是高斯消去法。本文用C#实现了这两种算法。

    最小二乘法是一种数据优化技术,在已经得到一组数据的情况下,通过最小化误差平方和的办法,找出最接近的函数。关于最小二乘法的详细说明,可以查看维基百科,本文直接把其中的公式拿来使用。

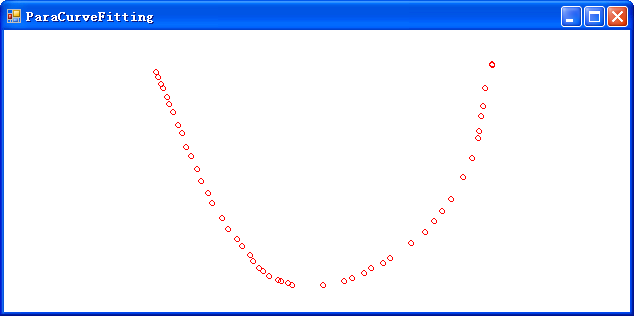

    假设有一组实测的坐标点数据,绘制在窗体上,效果如下图所示:

    从图上可以看出,这非常接近一条抛物线。我们将抛物线定义为:a + b*x + c*x^2 = f(x)

    我们可以很方便地计算出:n、Σx、Σx^2、Σx^3、Σx^4、Σy、Σx*y、Σx^2*y。C#代码如下(变量开头的s表示sigma):

int n = points.Count;
double sx = (double)points.Sum(c => c.X);
double sx2 = (double)points.Sum(c => Math.Pow(c.X, 2));
double sx3 = (double)points.Sum(c => Math.Pow(c.X, 3));
double sx4 = (double)points.Sum(c => Math.Pow(c.X, 4));
double sy = (double)points.Sum(c => c.Y);
double sxy = (double)points.Sum(c => c.X * c.Y);
double sx2y = (double)points.Sum(c => Math.Pow(c.X, 2) * c.Y);

    根据上述数据,我们可以构造一个线性方程组,其正规形式如下:


    对于线性方程组,可以使用高斯消去法来求解。我实现了一个通用的高斯消去算法(Gauss),将上述参数代入后,得到一组唯一解:-557.884 + 5.15*x -0.008*x^2 = f(x)

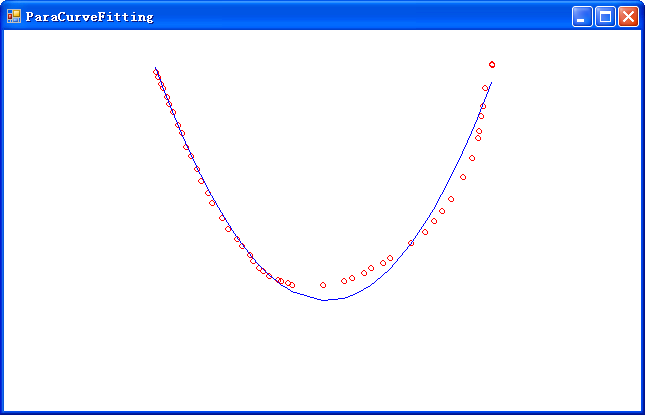

    拟合效果如下图所示(红色是实测数据,蓝色是拟合的抛物线):

    完整的C#源代码如下(感谢“zhuangzhuang1988”同学的提醒,我对Gauss方法进行了改进,加入了主元选择,以提高计算精度):

View Code
public partial class Form1 : Form
{
    public Form1()
    {
        InitializeComponent();
    }

    private string testData = "151,41;153,46;156,53;158,57;162,66;164,73;168,81;173,94;177,102;181,116;186,125;192,138;196,150;203,162;207,172;217,187;223,198;232,208;237,215;245,224;248,230;254,237;258,240;264,245;273,249;276,250;283,252;287,254;318,254;339,250;347,247;359,242;366,237;378,232;385,227;406,212;420,201;429,190;437,180;446,168;458,146;467,127;473,107;474,100;476,85;478,75;480,57;487,34;487,33";

    /// <summary>
    /// 解析实测数据。
