简介

• Graphviz开源的图形绘制工具包

• Pyreverse分析Python代码和类关系的工具

安装

1. 安装Graphviz 官网下载地址

   注意添加bin/目录的路径到系统路径, 测试是否安装成功

   dot --help

2. 安装Pyreverse

   现在pyreverse已经集成到pylint, 直接安装pylint即可

   pip install pylint

   测试是否安装成功

   pyreverse --help

3. 使用Pyreverse分析Python代码

   以flask/代码为例

   pyreverse flask/

   pyreverse会分析flask文件的代码并在当前目录下生成classes.dot和packages.dot两个dot格式的文件

4. 使用Graphviz将dot文件转换为图形格式

   转换为png格式

   dot -Tpng -o classes.png classes.dot
   dot -Tpng -o packages.png packages.dot

   也可以转换为jpg和pdf格式

   dot -Tjpg -o classes.jpg classes.dot

   dot -Tpdf -o packages.pdf packages.dot

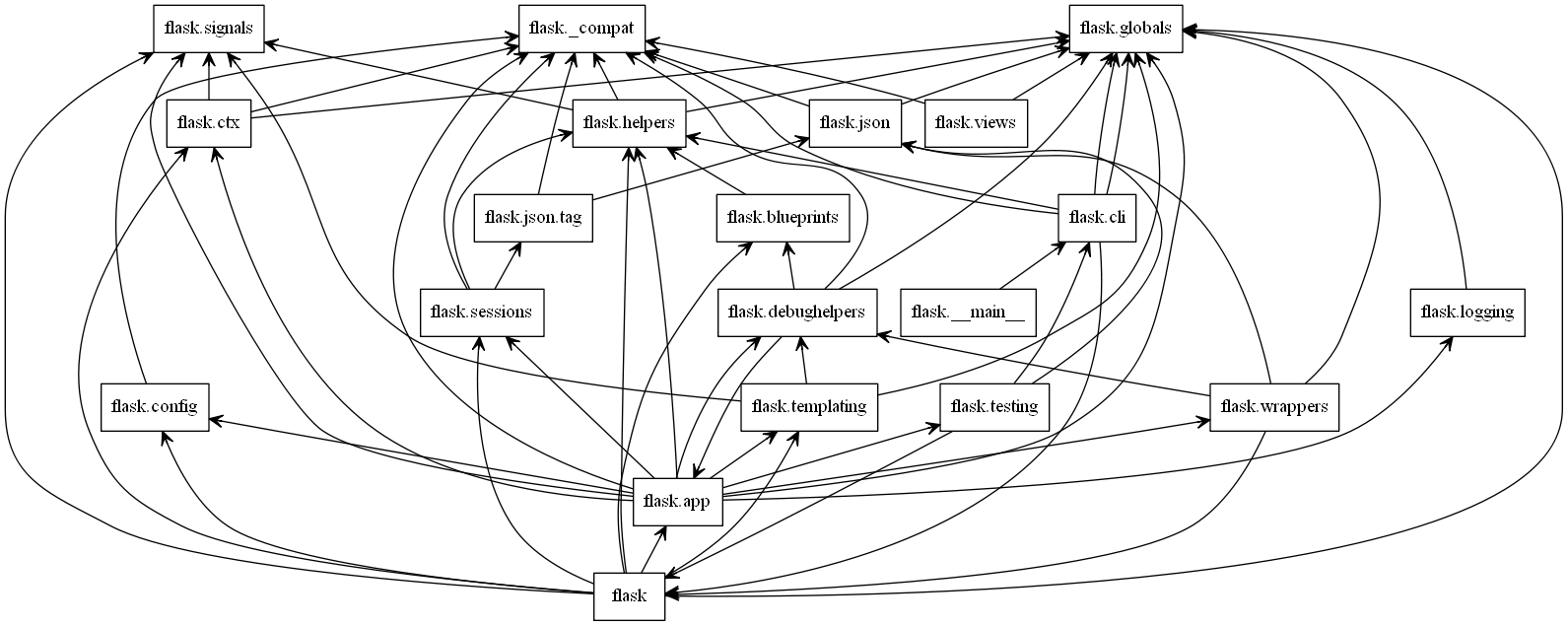

   生成的图形如下所示
