NTC3950-10K温度传感器

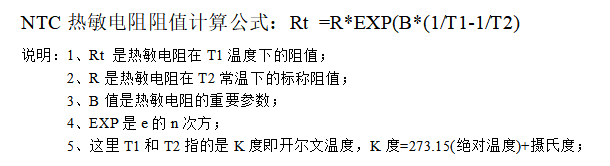

一、计算公式

　　

补充：

　　B=3950

　　R=10K

　　T2=25度

查RT表，25度对应的是10K

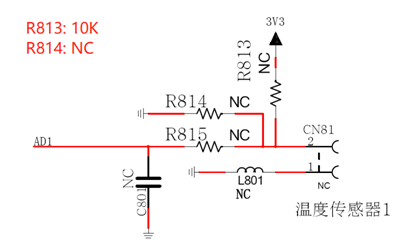

电路：　　

　　



热敏电阻与上拉电阻R813分压，获取温度与Vo电压的关系，在根据Vo折算出与MCU ADC的数值。

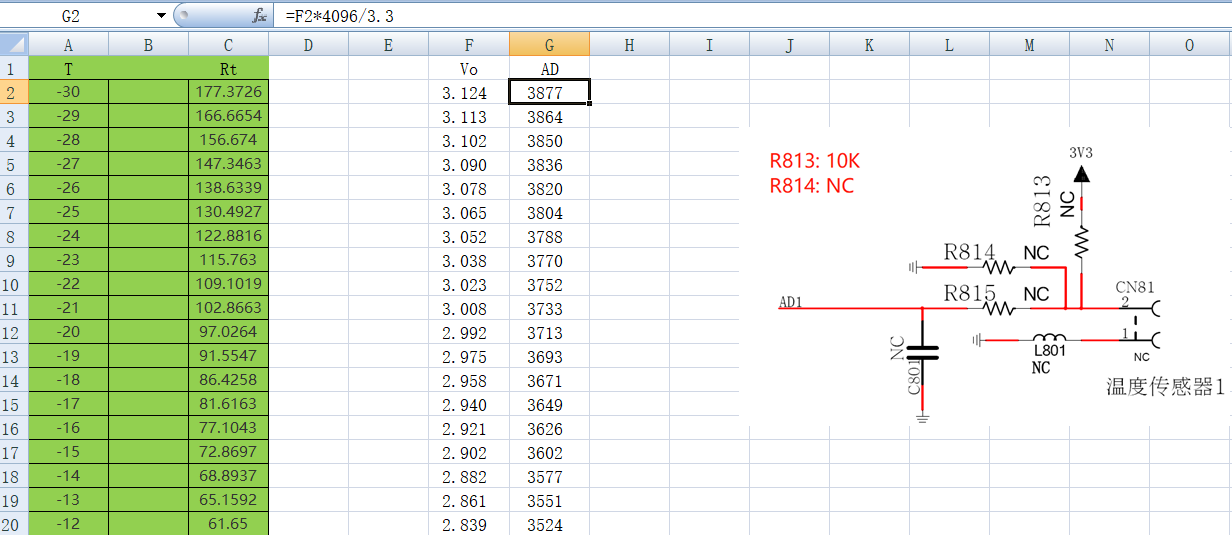

 再将ADC代出Rt，即得到ADC与T的关系公式。

 二、C实现

　　NTC 热敏电阻温度计算公式：Rt = R EXP(B(1/T1-1/T2))

　　其中，T1和T2指的是K度，即开尔文温度。

　　Rt 是热敏电阻在T1温度下的阻值。

　　R是热敏电阻在T2常温下的标称阻值。100K的热敏电阻25℃的值为10K（即R=10K）。T2=(273.15+25)

　　EXP是e的n次方

　　B值是热敏电阻的重要参数

　　通过转换可以得到温度T1与电阻Rt的关系T1=1/（ln（Rt/R）/B+1/T2），这里可以将ln换算成log，即T1=1/（log（Rt/R）/B+1/T2）。

　　对应的摄氏温度t=T1-273.15，同时+0.5的误差矫
