用NTC3950电阻控制DC-DC step-down SX2106实现温控调压

主要材料：

1.NTC电阻，如NTC3950 10K

2.DC/DC 电源芯片，如SX2106

原理：

1.NTC电阻阻值随温度变化而变化。NTC3950 温度公式：

R(x) = 10*exp(3950 (1 / (x + 271.53014) - 1 / (273.15 + 25)))

2.DC/DC电源芯片可以通过调整电阻阻值而改变输出电压。SX2106电压输出公式：

V(x) = 0.805 * (1 + R1 / (R(x) + R2))

3. 则电压输出与温度关系公式为：

V(x) = 0.805 * (1 + R1 / (10*exp(3950 (1 / (x + 271.53014) - 1 / (273.15 + 25))) + R2))

 4. 通过调整R1,R2阻值即可调整V(x) 曲线曲率

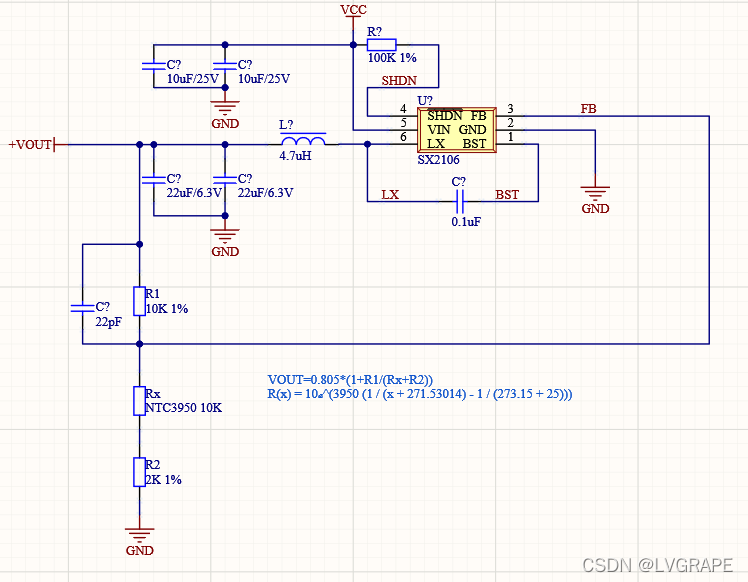

电路设计：

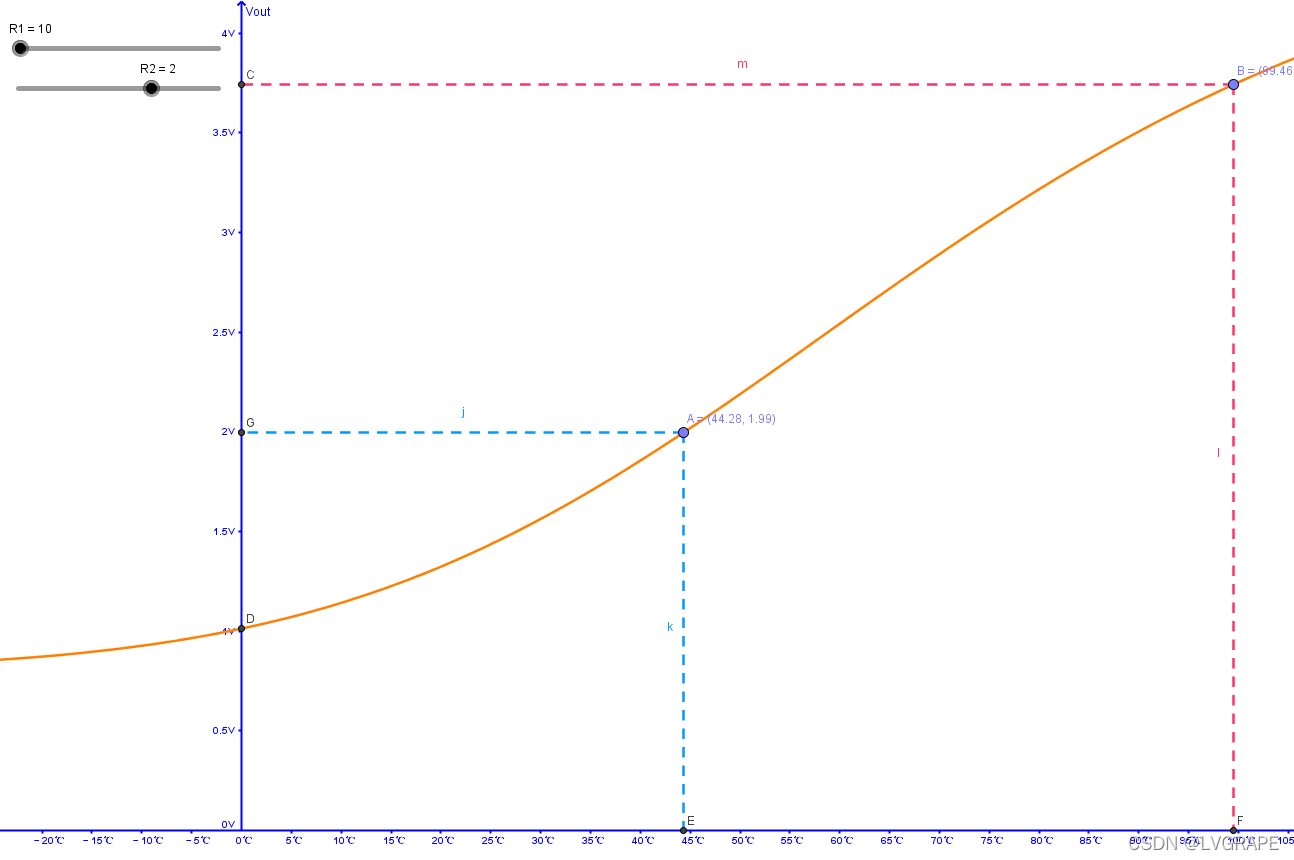

输出曲线：
