M.2 ssd



1、尺寸

　　M.2标准允许模块宽度为12、16、22和30 mm，长度为16、26、30、38、42、60、80和110 mm。市售的 M.2 模块主要为22 mm 宽，长度分别为30、42、60、80和110 mm。

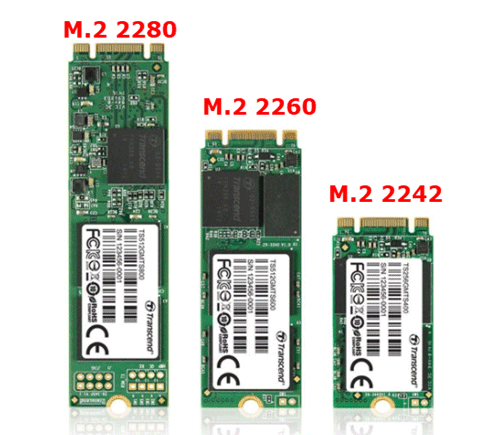

　　eg：2242　　22mm宽  42mm长

　　　　2260　　22mm宽  60mm长

　　　　2280　　22mm宽  80mm长  常见

　　　　

2、接口

　　

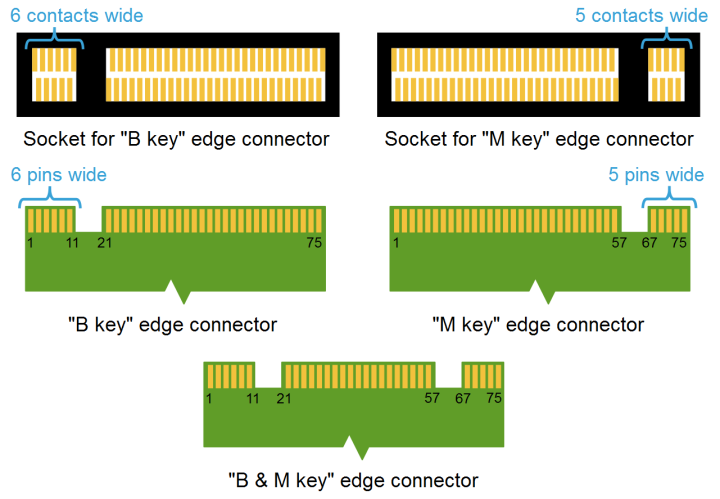

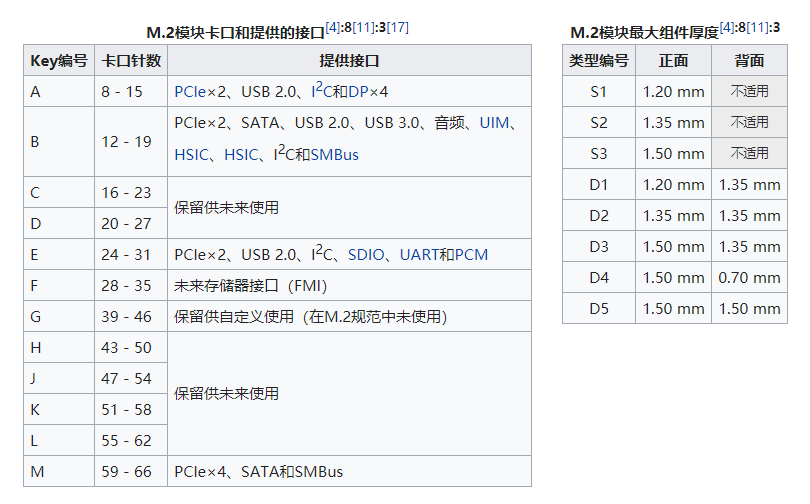

　　典型的M.2 SSD接口有B key，M key或B&M key。

　　

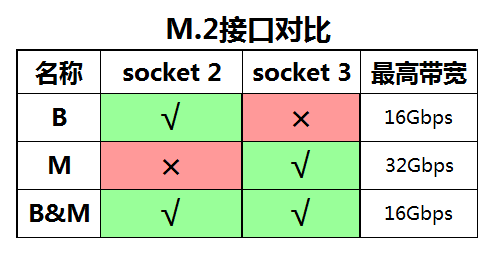

3、主板插槽

　　（1）Socket2 对应B key

　　（2）Socket3 对应M key

　　（2）说明

　　　　SATA 3.0 6Gbps

　　　　PCIE 3.0 x2 16 Gbps

　　　　PCIE 3.0 x4 32 Gbps

　　



　　
