OSI七层协议完美解读

互联网的本质就是一系列的网络协议，这个协议就叫OSI协议（一系列协议），按照功能不同，分工不同，人为的分层七层。实际上这个七层是不存在的。没有这七层的概念，只是人为的划分而已。区分出来的目的只是让你明白哪一层是干什么用的。

每一层都运行不同的协议。协议是干什么的，协议就是标准。

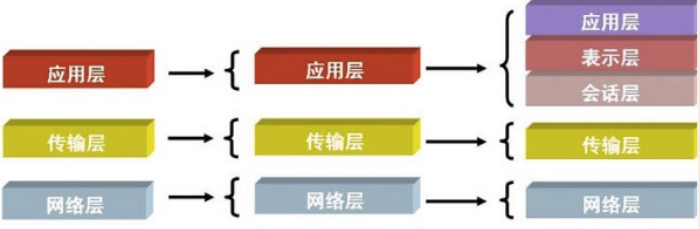

实际上还有人把它划成五层、四层。

七层划分为：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层。

五层划分为：应用层、传输层、网络层、数据链路层、物理层。

四层划分为：应用层、传输层、网络层、网络接口层。





物理层：

字面意思解释：物理传输、硬件、物理特性。在深圳的你与北京的朋友聊天，你的电脑必须要能上网，物理体现是什么？是不是接一根网线，插个路由器，北京的朋友那边是不是也有根网线，也得插个路由器。也就是说计算机与计算机之间的通信，必须要有底层物理层方面的连通，就类似于你打电话，中间是不是必须得连电话线。

中间的物理链接可以是光缆、电缆、双绞线、无线电波。中间传的是电信号，即010101...这些二进制位。

要让这些010010101001...有意思，人为的分组再适合不过了，8位一组，发送及接收都按照8位一组来划分。接收到8位为一组的话，那么就可以按照这8位数来做运算。如果没有分组，对方接收的计算机根本就不知道从哪一位开始来做计算，也解析不了收到的数据。我发了16位你就按照16位来做计算吗？我发100位你就按照100位做计算吗？没什么意义是吧。因此要想让底层的电信号有意义，必须要把底层的电信号做分组。我做好8位一组，那么我收到数据，我就知道这几个8位做一组，这几个8位做一组。那么每个8位就可以得到一个确定的数。分组是谁干的活呢？物理层干不了，这个是数据链路层干的。

数据链路层

早期的时候，数据链路层就是来对电信号来做分组的。以前每个公司都有自己的分组方式，非常的乱，后来形成了统一的标准（标准就是协议），即以太网协议Ethernet。

Ethernet规定

一组电信号称之为一个数据包，或者叫做一个“帧”

每一数据帧分成：报头head和数据data两部分

head包含：（固定18个字节）

发送者（源地址，6个字节）
 接收者（目标地址，6个字节）
 数据类型（6个字节）
data包含：（最短46字节，最长1500字节）

数据包的具体内容
head长度+data长度=最短64字节，最长1518字节，超过最大限制就分片发送。

这就像写信，发送者的地址（源地址）就是你家的地址，接收者地址（目标地址）就是对方的收信地址，你家的路由器就相当于邮局。其实在计算机通信中的源地址和目标地址指的是mac地址。

Mac地址的由来：

head中包含的源和目标地址由来：Ethernet规定接入Internet的设备都必须具备网卡，发送端的和接收端的地址便是指网卡的地址，即Mac地址。

每块网卡出厂时都被烧录上一个实际上唯一的Mac地址，长度为48位2进制，通常由12位16进制数表示，（前六位是厂商编码，后六位是流水线号）



广播出去以后，所有人都听得见，所有人都会拆开这个包，读发送者是谁，接收者是谁，只要接收者不是自己就丢弃掉。对计算机来说，它会看自己的Mac地址，飞哥收到以后，他就会把片发给我，发送回来同样采用广播的方式了，靠吼。

同一个教室（同一个局域网）的计算机靠吼来通信，那不同教室的计算机又如何？

比如说局域网1的pc1与局域网2的pc10如何通信？你在教室1（局域网1）吼，教室2（局域网2）的人肯定是听不见的。这就是跨网络进行通信，数据链路层就解决不了这个问题了，这就得靠网络层出面了。

在讲网络层之前，其实基于广播的这种通信就可以实现全世界通信了，你吼一声，如果全世界是一个局域网，全世界的计算机肯定可以听得见，从理论上似乎行得通，如果全世界的计算机都在吼，你想一想，这是不是一个灾难。因此，全世界不能是一个局域网。于是就有了网络层。

网络层：

网络层定义了一个IP协议，

你想，我是这个教室的一个学生，我想找隔壁教室一个叫老王的学生，我也不认识老王，那怎么办，我吼？老王在另外一个教室肯定是听不到的。找教室的负责人，这个教室的负责人就负责和隔壁教室的负责人说话，说我们教室的有个学生要找你们教室的老王。往外传的东西交给负责人就可以了，内部的话上面已经提到，通过广播的方式，对外的东西广播失效。教室的负责人就是网关，网关即网络关口的意思。

Mac地址是用来标识你这个教室的某个位置，IP地址是用来标识你在哪个教室（哪个局域网）。你要跨网络发包你是不是要知道对方的IP地址，比如你要访问百度，你肯定得知道百度服务器的IP地址。计算机在发包前，会判断你在哪个教室，对方在哪个教室，如果在一个教室，基于mac地址的广播发包就OK了；如果不在一个教室，即跨网络发包，那么就会把你的包交给教室负责人（网关）来转发。Mac地址及IP地址唯一标识了你在互联网中的位置。

数据链路层中会把网络层的数据包封装到数数据链路层的数据位置，然后再添加上自己的包头，再发给物理层，物理层发给网关，网关再发给对方教室的网关，对方教室的网关收到后在那个教室做广播。

在数据链路层看，数据封装了两层，跟玩俄罗斯套娃有点类似，一层套了一层。
