Coverage报告生成

Coverage报告生成

覆盖率

---

覆盖率驱动的验证方法中覆盖率报告的生成至关重要，现在介绍一下使用DVE和URG生成覆盖率报告的步骤。

使用VCS生成数据

---

在VCS的运行脚本中添加-cm cond+fsm+line -cm_noconst，这里生成条件/状态机/行覆盖率，更多细节请参考VCS帮助手册目录下的cov_ug.pdf。
默认生成simv.vdb的目录，接下来的DVE将从其中读取数据。

使用DVE加载数据

运行DVE加载数据dve -full64 -dir ./simv.vdb -cov &

使用DVE分析数据

---

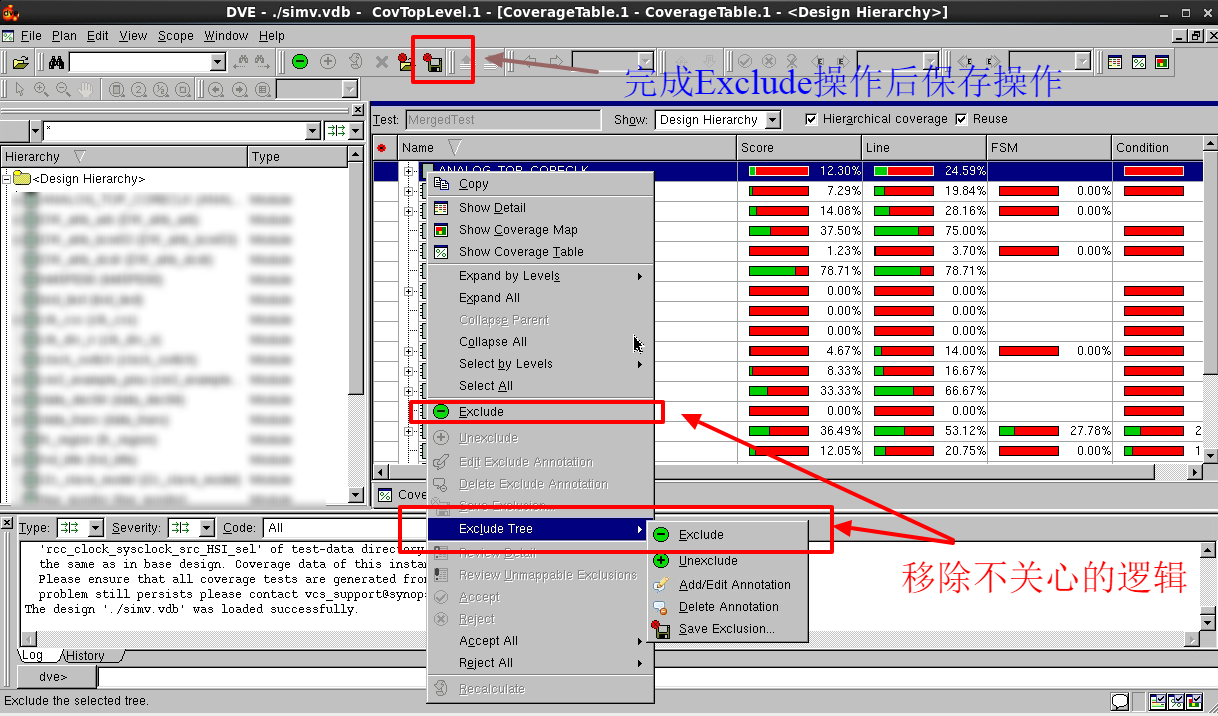

通过DVE可以移除不关心的逻辑。
生成Exclude操作文件，这里保存为elfile.el。

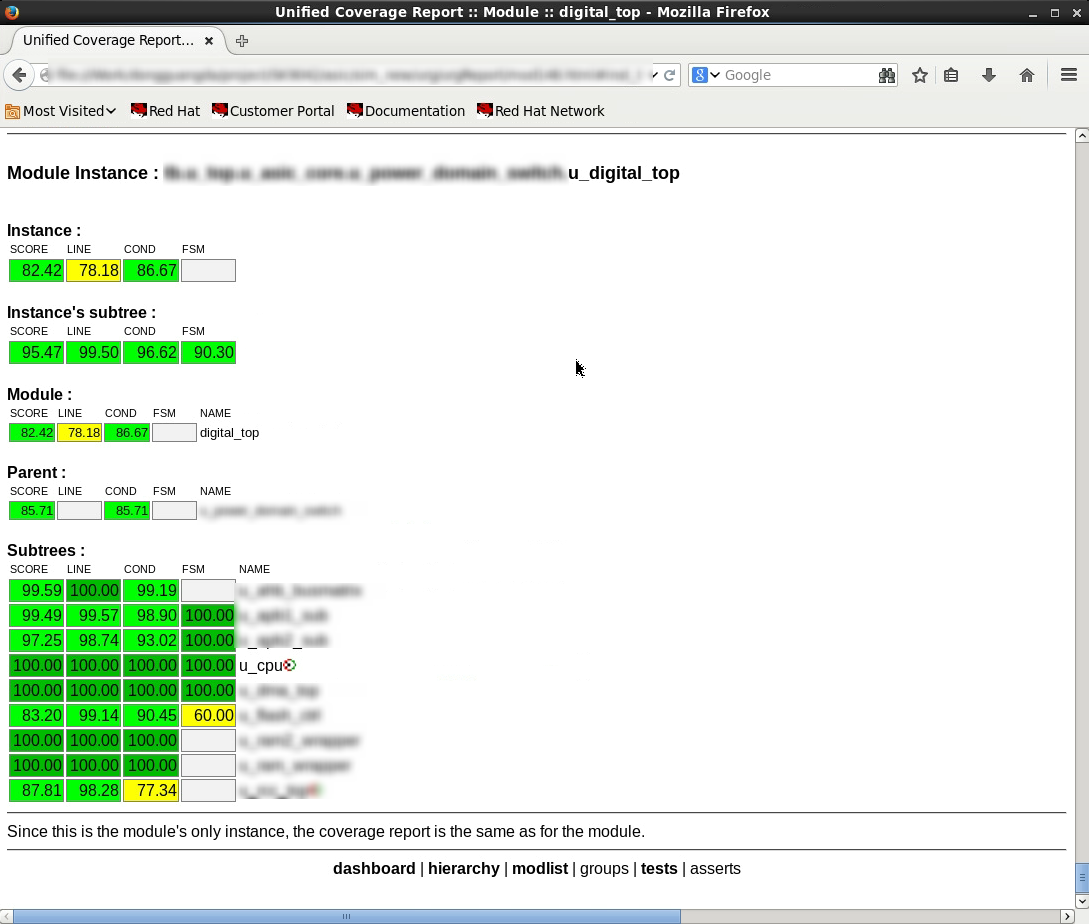

使用URG生成HTML格式报告

---

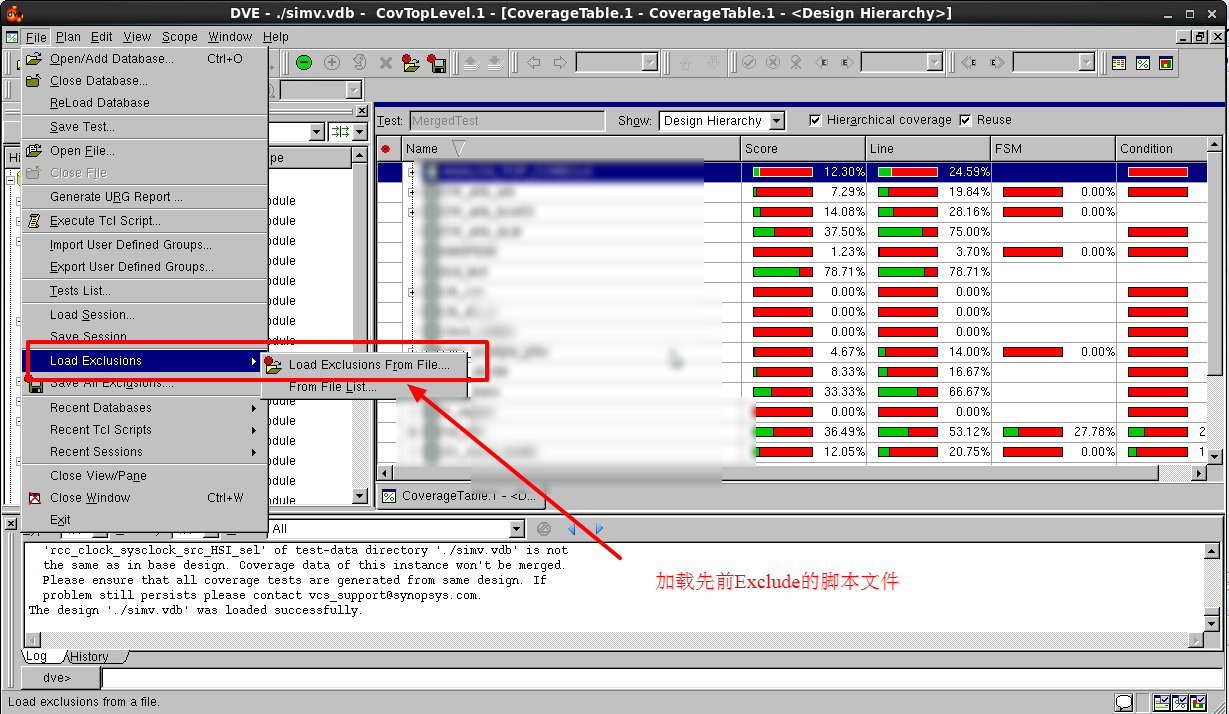

使用urg加载之前dve生成的Exclude操作脚本，可以生成HDML报告文件，这样通过firefox就可以直观的浏览最终处理的报告文件。
urg -full64 -dir ./simv.vdb -elfile elfile.el -log urg.log -excl_strict
