VCS查看覆盖率，并使用dve查看

最新推荐文章于 2025-02-25 00:24:03 发布
原创 最新推荐文章于 2025-02-25 00:24:03 发布 · 1.6w 阅读 · 144 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#VCS #DVE

博客介绍了使用VCS和DVE查看覆盖率的操作步骤。先从指定链接获取.v和tb.v文件，接着用vcs命令生成simv文件，运行simv，成功后会出现特定界面且多出simv.vdb文件夹，最后用命令通过DVE查看覆盖率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

使用的.v 文件和tb.v文件：来自于https://blog.youkuaiyun.com/sunshinelifes/article/details/90548366

1.首先使用vcs命令,生成simv文件

vcs -f filelist.f -cm line+cond+fsm+tgl -debug_all

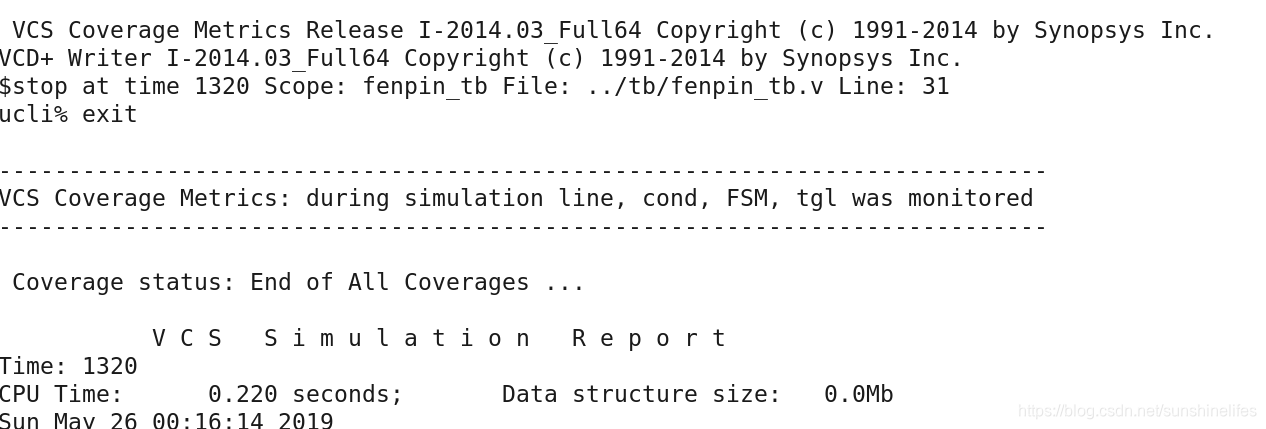

2.然后运行simv，使用下面的命令.出现下面图片的界面说明成功。

./simv -cm line+cond+fsm+tgl

在这里插入图片描述

3.查看文件，多了一个simv.vdb的文件夹。
在这里插入图片描述

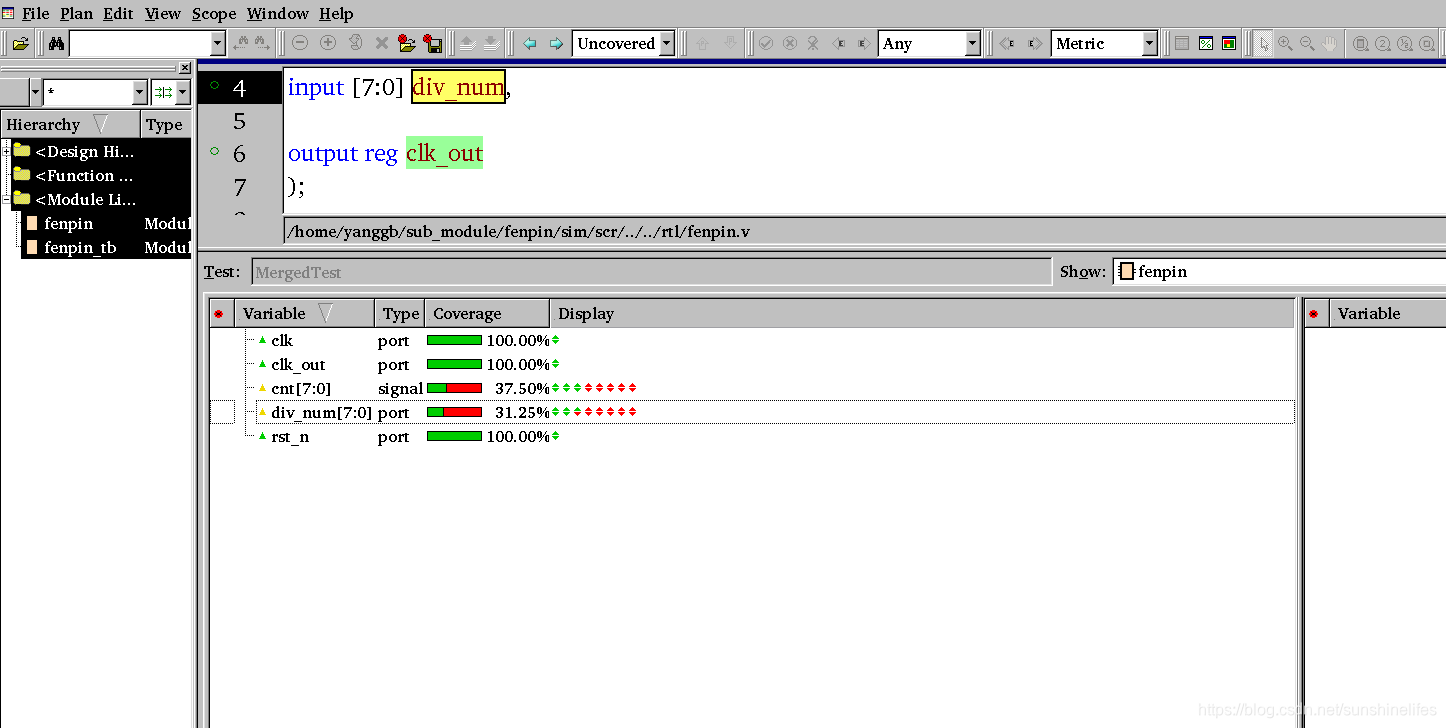

4.使用下面的命令，使用dve查看覆盖率

dve -full64 -cov simv.vdb

在这里插入图片描述
