1.确定自己芯片的RAM起始地址和大小，例如我用的神舟王STM32F1底板

CPU为STMF103ZET 包含 64K RAM：0x2000 0000----0x2000 FFFF。

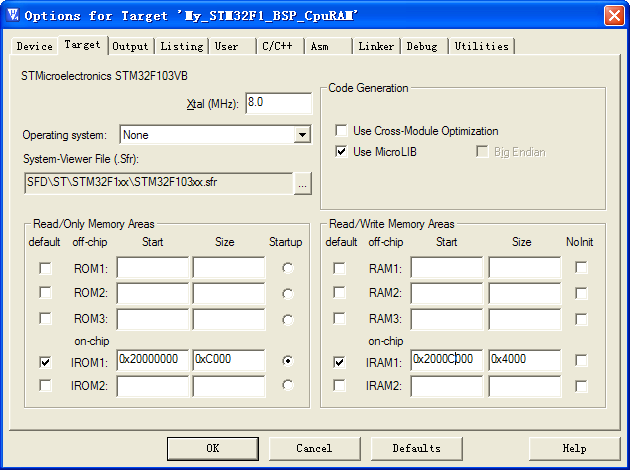

2.重新划分RAM

我将64K RAM分成两部分 48K（0xC000）用来当做Flash，16K（0x4000）当做RAM

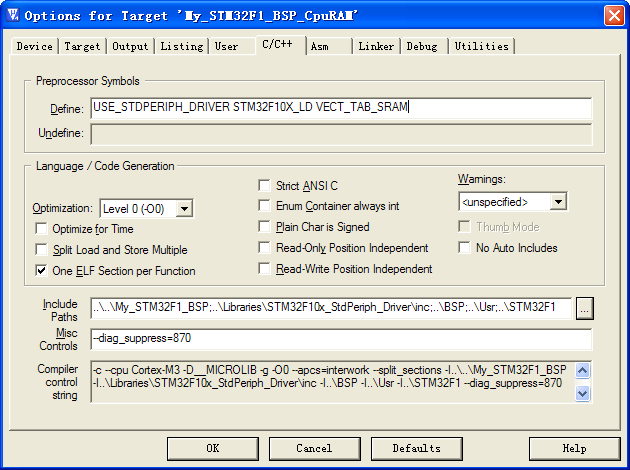

3.Debug设置

4.CpuRAM.ini文件内容

------------------------------------------------------------------------------------

FUNC void Setup (void) {
SP = _RDWORD(0x20000000);            // 设置堆栈指针
PC = _RDWORD(0x20000004);           // 设置PC指针
_WDWORD(0xE000ED08, 0x20000000);   // 设置中断向量表地址
}

LOAD obj\My_STM32F1.axf INCREMENTAL    // 装在代码到CPU内部RAM (工程选择就不要选 Load Application ar Startup)
Setup();                            // 再调用Setup函数修改堆栈指针和PC指针因为SP的值要从目标代码中读取
g, main                               // 运行到main函数

------------------------------------------------------------------------------------------------

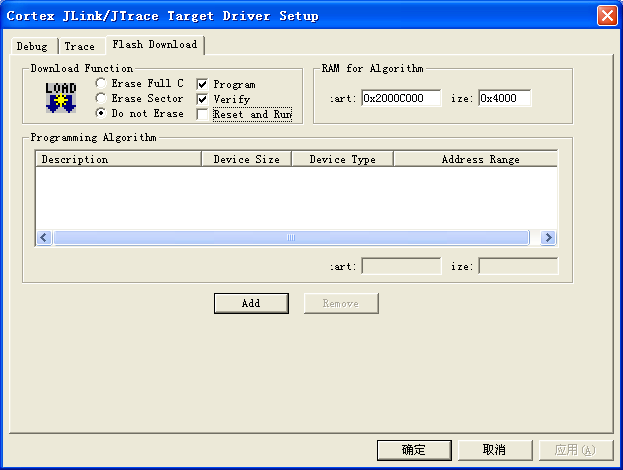

4.下载部分设置

点击Seting，删除里面的器件编程算法
