需求：

　　SW1、SW2和SW3上均运行MSTP、vlan10，vlan15，vlan24在instance 1上，instance的根交换机是SW1、备份根交换机是SW2；

　　vlan30、vlan35、vlan255在instance 2的根交换机是SW2、备份根交换机是SW1。

　　MSTP的region-name为HW；

　　SW1的g0/0/10接口连接PC，接口UP后需要立即处于转发状态，当接口收到BPDU报文以后，此接口可以自动关闭；

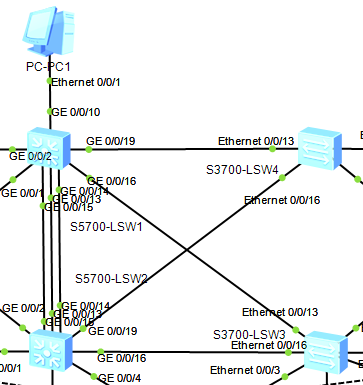

拓扑：

配置：

　　SW1、SW2、SW3公共配置

stp region-configuration
    region-name HW
    region-level 1
    instance 1 vlan 10 15 24
    instance 2 vlan 30 35 255
    active region-configuration

　　指定SW1为instance 1的根，同时SW1也为instance 2的备份根

stp instance 1 root primary
stp instance 2 root secondary

　　同理，SW2为instance 1的备份根，为instance 2的根交换机

stp instance 1 root secondary
stp instance 2 root primary

　　最后，对于PC来说，SW1的接口g0/0/10为终端接口，不能接受bpdu

stp bpdu-protection
interface g0/0/10
    stp edged-port enable

结果测试：

知识点：

　　*重点*：生成树原理：

　　bpdu

　　bpud防护
