华为lab-rs-v1-1.1_vlan需求

需求：

　　1、在SW1、SW2、SW3和SW4上分别创建VLAN10、VLAN15、VLAN24、VLAN30、VLAN35、VLAN255。

　　2、把上述接口划入倒影的VLAN，接口均为access类型。

　　　　vlan10　　SW1　　g0/0/10,g0/0/23

　　　　vlan15　　SW2　　g0/0/1

　　　　　　　　　SW3　　e0/0/23(g0/0/1)

　　　　　　　　　SW4　　e0/0/5

　　　　vlan24　　SW2　　g0/0/2,g0/0/4

　　　　vlan30　　SW2　　G0/0/3

　　　　vlan35　　SW3　　e0/0/3,e0/0/5

　　　　vlan255　  SW1　　g0/0/2

　　　　　　　　 　SW3　　e0/0/24(g0/0/2)

拓扑：

　　



配置：

lldp enable    #开启邻居发现协议

vlan batch 10 15 24 30 35 255
interface xxxx    #进入到某个具体端口
    port link-type access
    port default vlan xx    #添加到某个具体的vlan中去

需求验证：

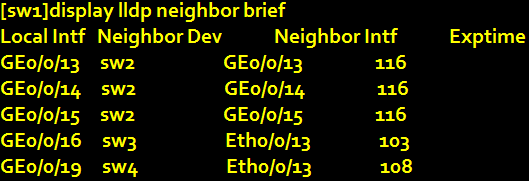

lldp enable

display vlan  #查看四台交换机上的vlan配置情况

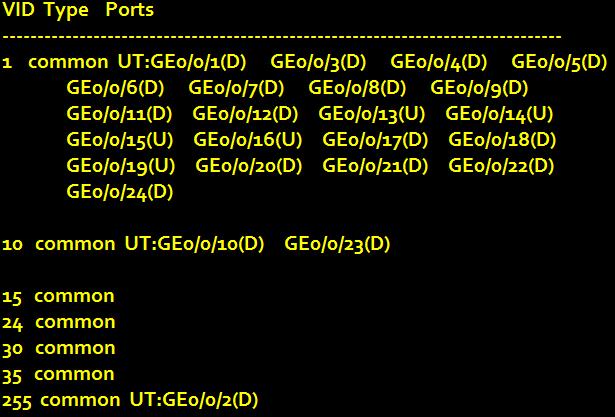

　　SW1：

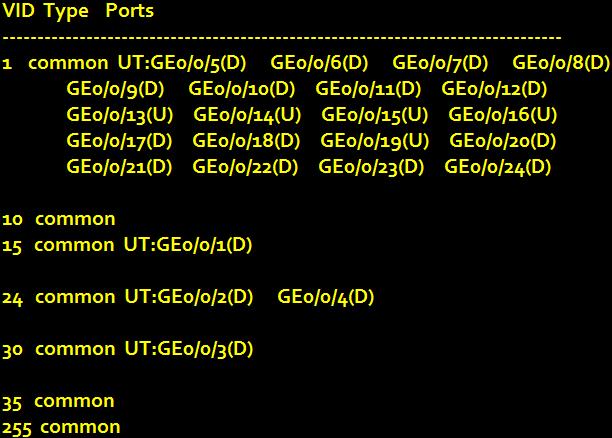

　　SW2：

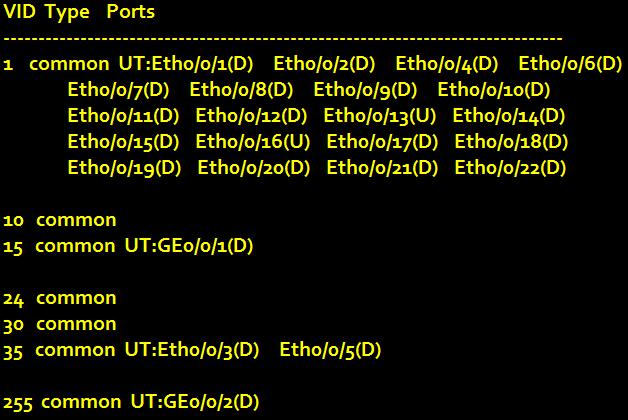

　　SW3：

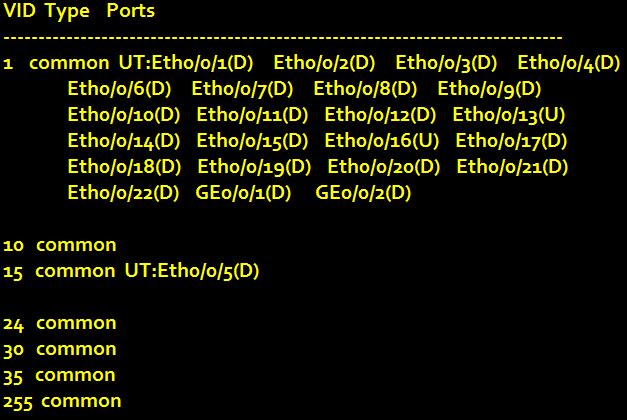

　　SW4：

知识点：

　　VLAN基础知识　　
