三星嵌入式四核4412开发板开源平台，助您快速开发新产品

POP 封装

长宽：5CM * 6CM，高度 1.5MM，320 个引脚（80 * 4）；板载 1GB 内存，电源管理；

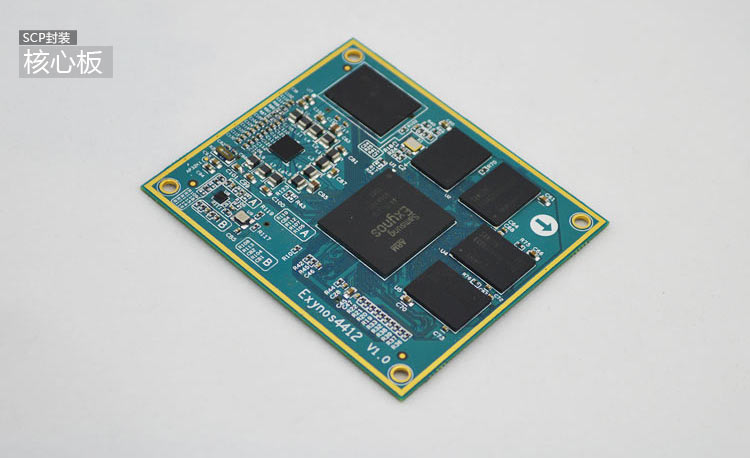

SCP 封装

长宽：6CM * 7CM，高度 1.5MM，320 个引脚（80 * 4）；

SCP 板载 1G 或者 2G 内存，电源管理；



底板

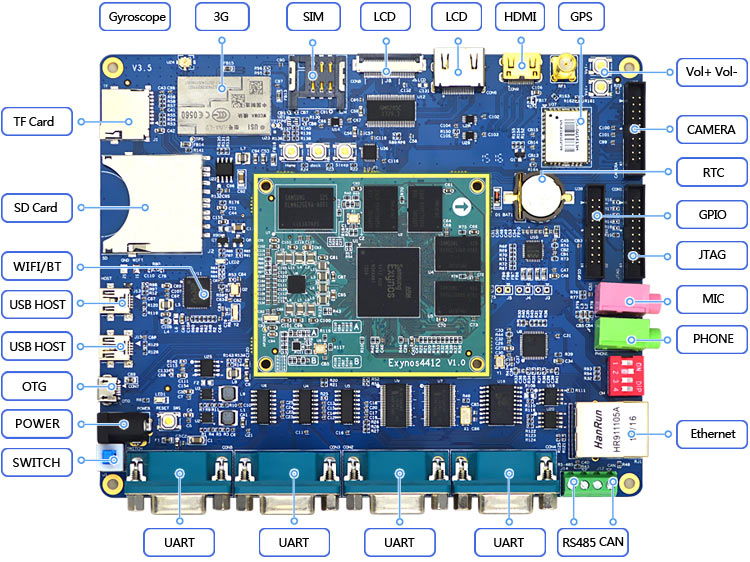

iTOP-4412 全能版底板如下图所示：





屏幕

屏幕尺寸：9.7寸电容屏

分辨率：1024*768



核心板参数

尺寸：6cm*7cm

高度：连同连接器在内0.26cm

CPU：Exynos4412，四核Cortex-A9，主频为1.4GHz-1.6GHz

内存：2GB双通道 DDR3

存储：16GB EMMC

PMIC：选用三星自家电源管理芯片，高效节能！具有9路DC/DC和28路LDO输出电源，经千百万部手机实践检验，与三星4412处理器匹配

USB HOST：板载USB3503，引出高性能HSIC，实现3路USB HOST输出

引角扩展：引出脚多达320个，满足用户各类扩展需求

温度范围：-20℃到70℃

工作电压：2.65V--5.5V (推荐4.0V）

系统支持：Android 4.0.3



底板参数

尺寸：13cm*16cm

SWITCH：电源开关

POWER：直流电源输入接口，5V/2A电源输入

USB_HOST接口：2路 USB_HOST 输出

USB OTG接口：1路USB OTG 2.0

JTAG接口：标准JTAG接口 20pin 2.0mm间距针座

3G：搭载进口高性能3G模组，WCDMA下行速率可达21M/s(选配)

引角扩展：引出脚多达320个，满足用户各类扩展需求

Camera接口：支持200万摄像头/500万摄像头

HDMI接口：标准HDMI v1.4，1080p高清分辨率

LCD接口：连接RGB信号的LCD

WIFI：802.11b/g，802.11n(1x1)

BT：2.1 + EDR / Bluetooth 3.0

TF卡接口：1个TF卡接口

SD卡接口：1个标准SD卡接口

网口：10M/100M自适应网口

PHONE：支持耳机输出

MIC：支持MIC输入

User Key：5个

GPS：支持(选配)

串口：4个串口

RS485：1个(选配)

CAN：2.0标准(选配)

GPIO：19路通过插座引出（包括SPI、I2C、AD等）

实时时钟：板载RTC芯片

重力感应：支持

陀螺仪：支持



光盘资料

Android 源码-- -----安卓系统源代码（包括底层内核和 uboot 源码）

Datasheet --------开发板上芯片手册

image --------编译好的可直接下载烧写到开发板上运行的映像

linux ---------QT系统源码，包括 QT以及底层 linux 及 UBOOT

tool-chains ---------编译器 GCC工具链，用来编译源代码的工具

tool ---------编译和烧写时用到的工具

ubuntu ---------Ubuntu 系统（包括底层内核以及 uboot 的映像）其中 linux 的源

码和 android 系统下 linux 源码是一样的

usb_driver ---------windows XP32 位或 win7 64 位下的驱动，实现开发板通过 otg

接口与 windows 系统相连，实现系统烧写或者 ADB 等功能。

USB_fastboot_tool-----通过 USB OTG进行烧写的工具，具体可参考用户手册

使用手册 ------------用户基本的使用手册参考

原理图 ------------开发板原理图以及 PCB
