HP Z420 工作站主板（X79 , C602）折腾笔记

公司的电脑有点慢，然后最近运行了SQL Server服务之后，内存又不太够。于是就在淘宝上搜索一些洋垃圾相关的信息。找来找去，发现X79是不错的选择，CPU性能够用，内存价格便宜（16G不到200元）。

淘宝上搜索了一下，净是一大堆华南金牌主板，没用过，但是口碑似乎一般，而且华南主板用的都是H61芯片做X79主板，接口和功能都少的可怜。网上也找不到太多相关的信息。偶然看到惠普Z420工作站用的主板，用料和做工真的是没得说，扩展性比华南不知道高到哪里去了。做了一下功课，提前查了一下这个主板要注意的一些东西：

1.电源接口是18pin的，需要专用电源，否则要买转接线。

2.主板有很多检测机制，USB不接，风扇不是原装的，机箱风扇不接，这些都会报错，需要F1才能继续，对于想当服务器的用户来说，这是无法接受的。

3.这个板子BootBlock分V1和V2两个版本，V1不支持E5 V2的处理器，购买的时候需要注意（网上又有说，如果用编程器刷入固件，那么BootBlock会一起更新到V2，就可以支持E5 V2处理器了）。

4.当安装的是E5处理器的时候，是可以使用ECC REG内存的，也就是淘宝上那种特别便宜的内存。主板不支持普通DDR 3内存。

5.这块板子CPU供电接口的方向特殊，并非普通的与主板垂直，而是横躺在主板边缘，需要主板上方有足够的空间，支持冷排的机箱即可，但是冷排可能就不能安装了，主板上方没有空间的，没法安装这款主板。

做好足够的功课后，就在淘宝上下单买了回来。主板很便宜，520元，再加一个18pin转换线，大概20-30元。都在同一家，一起买回来就可以了。同时又在其他店家购买了128G DDR3 1866 ECC REG内存（8*16G）和E5 2650 V2的处理器。

回来装好，一次性点亮，主板，内存，CPU都没有问题。店家发的主板，BIOS竟然是改过的，不接风扇，一大堆错误，但是不用按F1，就能正常开机进入系统。现在只剩下两个问题：

1.风扇转速太高，始终是满速运行，噪音大。

2.主板不支持NVME的固态硬盘（识别都不识别，更别说启动了）。

于是网上开始搜索这两问题的解决方式。

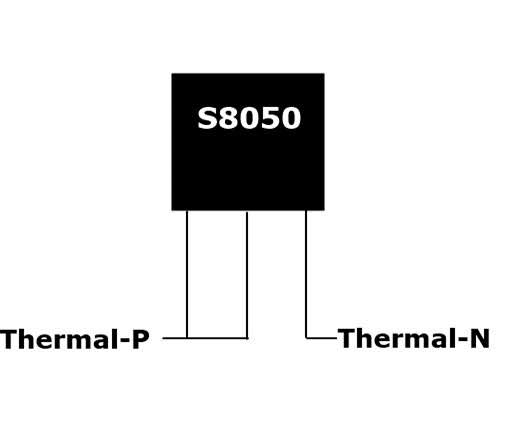

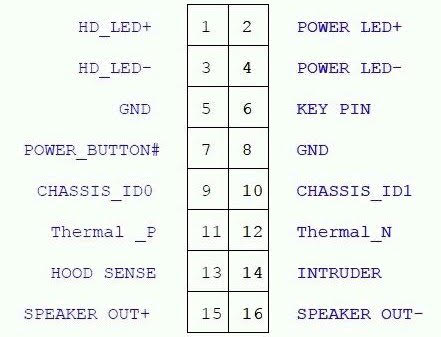

1.风扇转速太高的问题。尝试使用猫头鹰风扇附带的降速线，效果不好，速度依然很快。看到了一种使用三极管S8050改接的方式。然后就在家里一堆三极管里找，刚好找到了一包S8050。然后用电烙铁焊好，插到主板上，问题解决了。相关资料如下：

2.然后就是NVME的问题。在SMXDIY论坛上找到了一个修改BIOS让BIOS支持NVME固态硬盘的文章，坛主制作了一个单文件的NvmExpressDxe.ffs的BIOS模块，修改起来很方便。插入主板的BIOS之后，主板确实可以支持NVME的启动的了。但是总感觉这个不是官方的模块。于是在网上找来了HP Z440的BIOS，这个BIOS官方支持NVME的启动，于是提取了NvmExpressDxe和NVMeSmm两个模块，插入了Z420的BIOS。再次刷入，OK。没有任何问题。可以在F9中看到硬件型号，也能正常启动。

下面是我修改过的BIOS的下载：链接：https://pan.baidu.com/s/1yws38xOEn1OkMPYRtzyMLg
提取码：vyq9

需要注意的是这个BIOS的MAC地址被我抹掉了，大家刷入之前，需要自己去00001000偏移处修改为自己的MAC地址（0-5）

刷入BIOS，不需要拆BIOS芯片下来，只需要网上购买一个SOP 16的夹子即可，我淘宝上买了一个，但是坑爹的是SOP 16的线序，商家竟然1-1，16-16这种接法，坑爹呢（商家给的是一个SOP8的转接板），这样肯定是不能用的，于是自己拔出来那些线，又重新按正确的线序接了一下。

SOP 16引脚顺序

1	16
2	15
3	14
4	13
5	12
6	11
7	10
8	9

SOP 8引脚顺序

1	8
2	7
3	6
4	5

SOP16与SOP8的对应关系

SOP16	SOP8
1,2	7,8
7,8	1,2
9,10	3,4
15,16	5,6
