girdspec实现画布

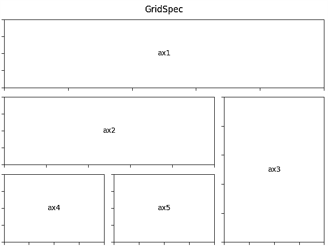

对于简单的画布可以很轻松的使用subplot解决，可是对于一些复杂的画布比如下面的这个

就不易使用subplot解决，这是就需要subplot的扩展版gridspec

构造函数GridSpec(nrows, ncols, left=None, bottom=None, right=None, top=None, wspace=None, hspace=None, width_ratios=None, height_ratios=None)：

下面是使用gridsp进行画布的例子

import matplotlib.gridspec as gridspec
gs = gridspec.GridSpec(4, 4)#指定四行四列
plt.subplot(gs[0, :])#第一行的全部列
plt.subplot(gs[1,:-1])#第二行前三列
plt.subplot(gs[1:, -1])#第二行开始最后一列
plt.subplot(gs[2,0:3])#第三行前三列
plt.subplot(gs[-1,0])#最后一行第一列
plt.subplot(gs[-1,-2])#最后一行倒数第二例
plt.subplot(gs[-1,-3])#最后一行倒数第三列



 即gridspec可以轻松的通过指定画布所在的行列及其占据的大小画出复杂的网格图。
