zigbee学习之路(六):Time3(查询方式)

一.前言

      通过上次的学习，相信大家对cc2530单片机的定时器的使用有了一定的了解，今天我们来介绍定时器3的使用，为什么介绍定时器3呢，因为它和定时器4功能是差不多的，所以学会定时器3，就基本掌握了cc2530定时器的使用。

二.原理分析

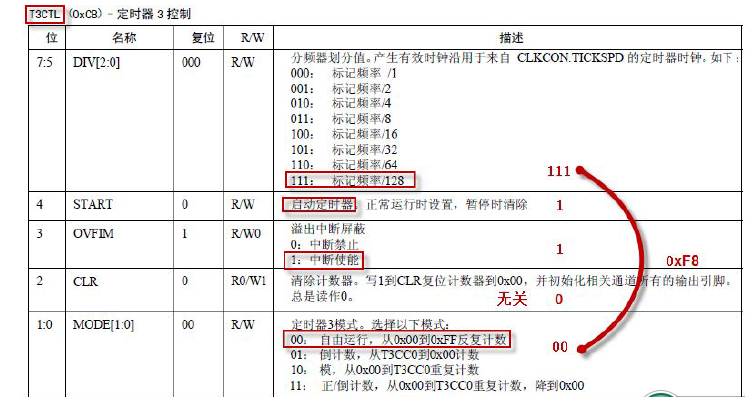

     我们要使用定时器3，就要先配置控制它的寄存器T3CTL，下面给出寄存器的介绍

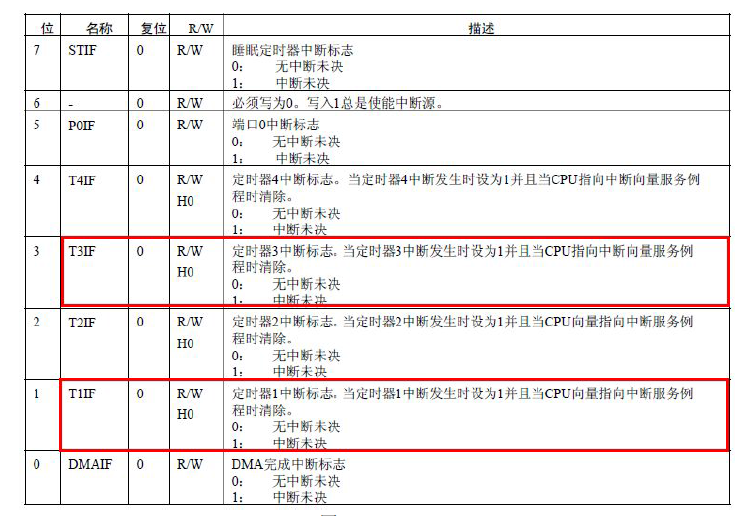

     跟定时器3有关的还有IRCON这个寄存器，下面给出介绍



   之前定时器1的查询，是直接访问IRCON寄存器所进行的，这次我们要通过标志位T3IF来进行查询。

三.程序

#include <ioCC2530.h>

#define uint unsigned int

#define uchar unsigned char

//定义控制LED1灯的端口

#define LED1 P1_0      //LED1为P1_0端口控制

#define LED2 P1_1      //LED2为P1_1端口控制

#define LED3 P1_4      //LED3为P1_4端口控制

//函数声明

void InitLed(void);    //初始化LED端口

void InitT3(void);     //初始化定时器T3

/********  函 数 名  : main  功能描述  : Timer3测试(Timer3查询方式的使用)  输入参数  : NONE   输出参数  : NONE  返 回 值  : NONE *****/

void main(void)

{

uchar count=0;

InitLed();  //LED_IO初始化     I

nitT3();           //Timer3初始化

while(1)

{

if(T3IF>0)    //查询溢出标志

   {

T3IF=0;

if((++count)==254)      //溢出一次约为0.5s

  {                 count=0;

LED1 = ~LED1;        //LED1取反

  LED2 = ~LED2;

LED3 = ~LED3;             }

}

} }

/*********  函 数 名  : InitLed  功能描述  : LED_IO初始化函数  输入参数  : NONE   输出参数  : NONE  返 回 值  : NONE *************/

void InitLed(void)

{     P1DIR |= 0xff;  //P1端口定义为输出

LED1 = 1;       //LED灯初始化熄灭

LED2 = 1;

LED3 = 1; }

/***********  函 数 名  : InitT3  功能描述  : Timer3初始化函数  输入参数  : NONE   输出参数  : NONE  返 回 值  : NONE ***/

void InitT3(void)

{     T3CTL = 0xF8;   //128分频；自由运行，从0x00到0xFF反复计数 }

 四.分析与总结

     本次的程序功能实现很简单，通过配置定时器，让led每隔1秒闪一次，通过T3IF寄存器来判断定时器3是否溢出。



转载于:https://www.cnblogs.com/sjsxk/p/5308081.html
