canvas设置线条样式

合法属性和方法

lineWidth = value           设置线宽
lineCap = type              设置线端点样式
lineJoin = type             设置线交合处样式
setLineDash(segments)       设置虚线
lineDashOffset = value      设置虚线偏移

设置线宽

const canvas = document.getElementById('canvas');
const ctx = canvas.getContext('2d');

ctx.lineWidth=1;
ctx.beginPath();
ctx.moveTo(50, 50);
ctx.lineTo(100, 50);
ctx.stroke();

ctx.lineWidth=2;
ctx.beginPath();
ctx.moveTo(50, 60);
ctx.lineTo(100, 60);
ctx.stroke();

ctx.lineWidth=3;
ctx.beginPath();
ctx.moveTo(50, 70);
ctx.lineTo(100, 70);
ctx.stroke();

ctx.lineWidth=4;
ctx.beginPath();
ctx.moveTo(50, 80);
ctx.lineTo(100, 80);
ctx.stroke();

ctx.lineWidth=5;
ctx.beginPath();
ctx.moveTo(50, 90);
ctx.lineTo(100, 90);
ctx.stroke();

设置线端点

ctx.beginPath();
ctx.lineCap="round";
ctx.lineWidth=10;
ctx.moveTo(50, 80);
ctx.lineTo(100, 80);
ctx.stroke();

ctx.beginPath();
ctx.lineCap="butt";
ctx.lineWidth=10;
ctx.moveTo(50, 100);
ctx.lineTo(100, 100);
ctx.stroke();

ctx.beginPath();
ctx.lineCap="square";
ctx.lineWidth=10;
ctx.moveTo(50, 120);
ctx.lineTo(100, 120);
ctx.stroke();

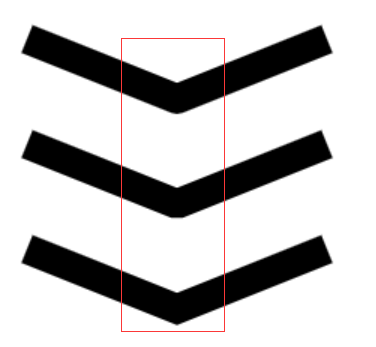

设置线交合

ctx.beginPath();
ctx.lineWidth=20;
ctx.lineJoin="round";
ctx.moveTo(50, 80);
ctx.lineTo(150, 120);
ctx.lineTo(250, 80);
ctx.stroke();

ctx.beginPath();
ctx.lineWidth=20;
ctx.lineJoin="bevel";
ctx.moveTo(50, 150);
ctx.lineTo(150, 190);
ctx.lineTo(250, 150);
ctx.stroke();

ctx.beginPath();
ctx.lineWidth=20;
ctx.lineJoin="miter";
ctx.moveTo(50, 220);
ctx.lineTo(150, 260);
ctx.lineTo(250, 220);
ctx.stroke();

设置虚线

var offset = 0;

setInterval(() => {
    offset++;
    if (offset > 16) {
        offset = 0;
    }

    ctx.clearRect(0, 0, canvas.width, canvas.height);
    ctx.setLineDash([4, 2]);
    ctx.lineDashOffset = -offset;
    ctx.strokeRect(10, 10, 100, 100);

}, 20)
