Quartus/Modelsim调试仿真技巧

 前几天李主任跟我分享了一些特别好用的调试技巧：

1）System Sources and Probes Editor

    类似于人为设置触发条件，创建虚拟按键的功能，这段时间一直在做一个电机的驱动，板上没有额外加按键触发，如果初始化时间不够长，串口调试助手一直捕捉不到上电初始化的数据发送，这个功能在这里就大放光芒了，可以随意设置触发时间，相当于虚拟IO口。

   具体操作步骤就是生成对应的ip核，然后在顶层文件对此ip核进行例化即可，具体可参考https://blog.youkuaiyun.com/huan09900990/article/details/78893435

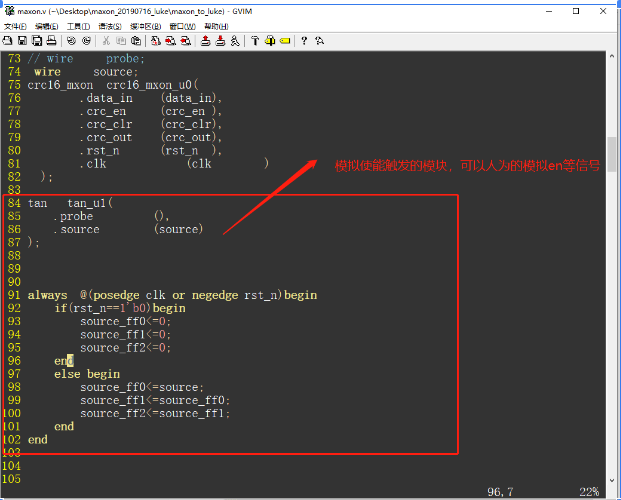

生成的source就是类似en使能信号，这里我打了两拍再进行引用。

2）如何避免在signaltab中观测信号给综合优化掉？

  有的信号在signaltab中观测时会给优化掉，变成红色，不利于我们观测，最好用的方法就是将信号定义为信号，是不是很简单，李主任真是厉害！

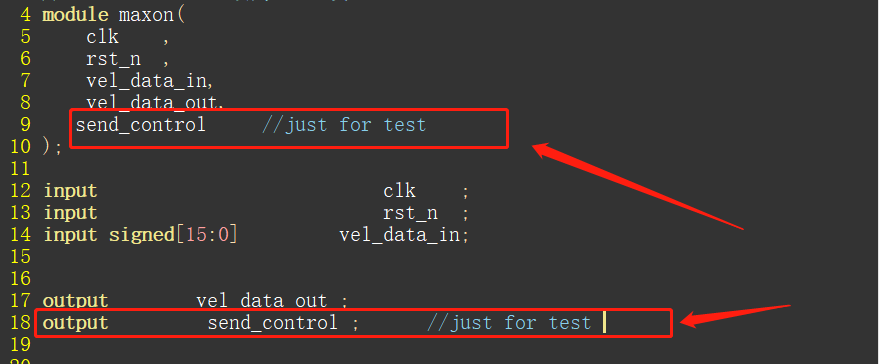

如上图所示的send_control信号，它在signaltab中会直接给综合掉，因此可以将它拉出来定义为output信号。

3）modelsim仿真中 的work路径不见了？

用快捷命令 vlib work，这个命令我经常忘记，不过真的是仿真必备。

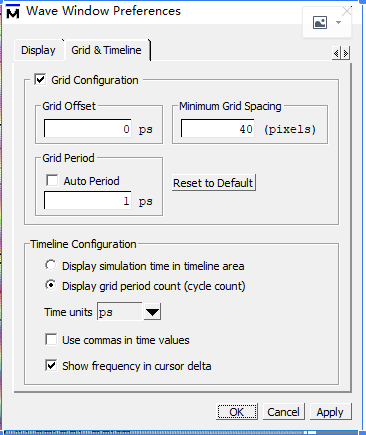

4）如何查看modelsim输出仿真频率？

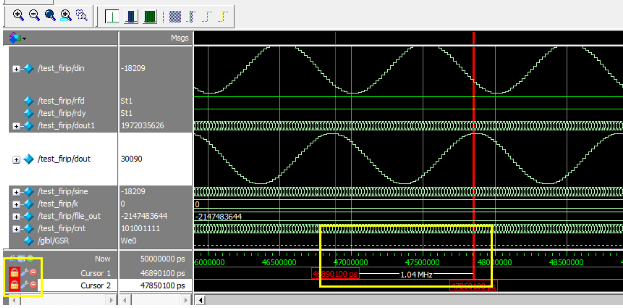

然后点击左下方的界面，就能直接观测到modelsim的输出仿真频率了
