MOSFET 线路 12V 无法工作的问题（等待回复）

最新推荐文章于 2024-04-10 01:01:06 发布
转载 最新推荐文章于 2024-04-10 01:01:06 发布 · 96 阅读 · 0 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/F4NNIU/p/8093203.html

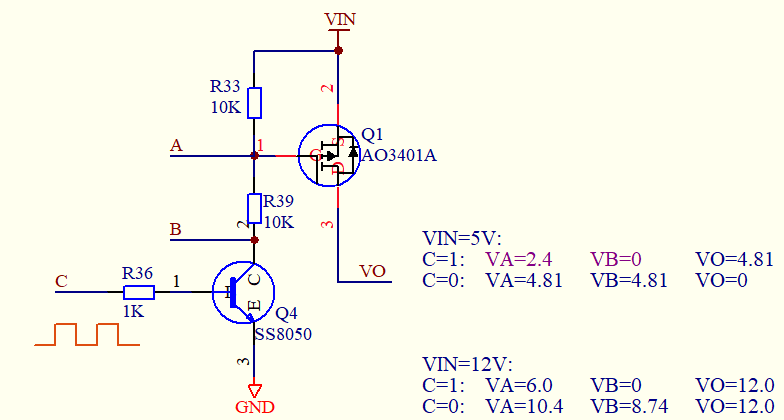

针对5V下MOS管能正常关断而12V下无法关断的问题进行初步诊断，怀疑故障出现在Q4，并提供测量建议。

问题：

ˇ星空-北京：5V的时候，MOS管可以关断；12V的时候关不断；

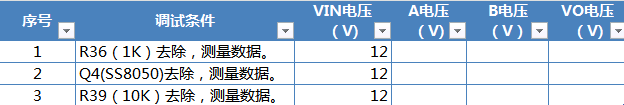

初步判断在 Q4 上，先建议按以下方式测量数据。 （Excel 文件）



等待回复。









参考链接：http://blog.51cto.com/reatherboly/1318695



转载于:https://www.cnblogs.com/F4NNIU/p/8093203.html
