Keepalived

　　keepalived是一个类似于layer3, 4 & 7交换机制的软件，也就是我们平时说的第3层、第4层和第7层交换。Keepalived是自动完成，不需人工干涉。

简介：

　　Keepalived的作用是检测服务器的状态，如果有一台web服务器宕机，或工作出现故障，Keepalived将检测到，并将有故障的服务器从系统中剔除，同时使用其他服务器代替该服务器的工作，当服务器工作正常后Keepalived自动将服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的服务器。

作用：

　　主要用作RealServer的健康状态检查以及LoadBalance主机和BackUP主机之间failover的实现。

　　高可用web架构: LVS+keepalived+nginx+apache+php+eaccelerator（+nfs可选可不选）

环境：

Keepalived-Master：Centos6.8 192.168.126.129

Keepalived-Slave： Centos6.8 192.168.126.136

Web-Server：Centos6.8 192.168.126.135

Web-Server：Centos6.8 192.168.126.134

1、安装编译环境、关闭防火墙

[root@localhost /]# service iptables stop
[root@localhost /]#yum -y install openssl-devel kernel-devel make gcc openssl-devel libnl* popt*

2、下载安装包

[root@localhost /]#wget http://www.keepalived.org/software/keepalived-1.2.7.tar.gz
[root@localhost /]#http://mirror.centos.org/centos/6/os/x86_64/Packages/popt-static-1.13-7.el6.x86_64.rpm
[root@localhost /]#yum -y install popt-static-1.13-7.el6.x86_64.rpm

3、解压安装Keepalived

[root@localhost /]#ln -s /usr/src/kernels/2.6.32-220.13.1.el6.x86_64/ /usr/src/linux  #设置软连接
[root@localhost /]#tar zxvf keepalived-1.2.7.tar.gz
[root@localhost /]#cd keepalived-1.2.7
[root@localhost keepalived-1.2.7]# ./configure --with-kernel-dir=/usr/src/kernels/2.6.32-358.2.1.el6.x86_64/

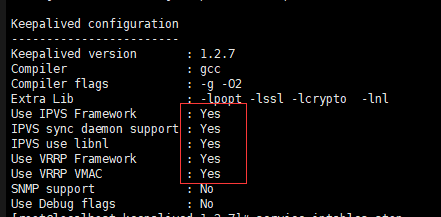

执行完上条命令，看是否和下图红色框中一致

继续执行

4、编译

[root@localhost keepalived-1.2.7]# make && make install

[root@localhost keepalived-1.2.7]# cp /usr/local/etc/rc.d/init.d/keepalived /etc/rc.d/init.d/
[root@localhost keepalived-1.2.7]# cp /usr/local/etc/sysconfig/keepalived /etc/sysconfig/
[root@localhost keepalived-1.2.7]# mkdir /etc/keepalived
[root@localhost keepalived-1.2.7]# cp /usr/local/etc/keepalived/keepalived.conf /etc/keepalived/
[root@localhost keepalived-1.2.7]# cp /usr/local/sbin/keepalived /usr/sbin/

5、The First：打开IP Forward功能，如不打开此功能下面的配置都无济于事

[root@localhost keepalived-1.2.7]# vim /etc/sysctl.conf
# Kernel sysctl configuration file for Red Hat Linux
#
# For binary values, 0 is disabled, 1 is enabled. See sysctl(8) and
# sysctl.conf(5) for more details.
#
# Use '/sbin/sysctl -a' to list all possible parameters.

# Controls IP packet forwarding

net.ipv4.ip_forward = 1 #此处原本是0，一定要修改为1，一定要为1.

[root@localhost keepalived-1.2.7]# sysctl -p #使配置立即生效

以上配置，需要在Master和Slave进行配置，以下配置请看清楚Master和Slave服务器

Master服务器进行Keepalived配置 - Keepalived-Master

1、修改Keepalived配置

[root@localhost keepalived-1.2.7]# vim /etc/keepalived/keepalived.conf

（可以删除原先的配置，把下面的配置进行修改然后粘贴进去，邮箱我这边没有配置，如果你有需求可以进行配置）
global_defs {
notification_email {
754824515@qq.com #设置报警邮件单个或多个地址
}
#notification_email_from server@admin.com #邮件的发送地址
smtp_server 192.168.138.10 #smtp 地址
smtp_connect_timeout 30 #连接smtp服务器超时的实际
router_id LVS_MASTER #路由ID两台机器不能相同。LVS2更改为不同
}
#vrrp 实例定义部分
vrrp_instance VI_1 {
state MASTER #keepalived 的角色 MASTER 表示主服务器。LVS2更改为：BACKUP
interface eth0 #指定监测网卡
virtual_router_id 51 #虚拟路由标示，相同实例，需相同标示。
priority 150 #优先级数字越大优先级越高 MASTER的优先级高于BACKUP优先级（如master 150,backup 100）
advert_int 1 #设定主备之间检查时间单位s
authentication { #设定验证类型和密码
auth_type PASS
auth_pass 1111
}
virtual_ipaddress { #设定虚拟IP地址可以设置多个每行一个
192.168.126.100
}
}
#虚拟服务器部分
virtual_server 192.168.126.100 80 {
delay_loop 6 #设定运行情况检查时间单位s
lb_algo rr #负载调度算法 rr即轮叫算法
lb_kind DR #设置LVS负载机制 NAT TUN DR 三种模式可选
persistence_timeout 0 #会话时间
#会话保持在某个服务节点
#用户在动态页面50s内没有任何动作，那么后面就会被分发到其他节点
#用户一直动作，不受50s限制
protocol TCP #使用协议
#以下为real_server部分
real_server 192.168.126.135 80 {
weight 1 #服务节点权值，数字越大，权值越高
#权值的大小可以为不同性能的服务器分配不同的负载
#这样才能有效合理的利用服务器资源
TCP_CHECK { #状态检查部分
connect_timeout 3 #3s无响应超时
nb_get_retry 3 #重试次数
delay_before_retry 3 #重试间隔
connect_port 80 #连接端口
}
}
real_server 192.168.126.134 80 {
weight 1 #服务节点权值，数字越大，权值越高
#权值的大小可以为不同性能的服务器分配不同的负载
#这样才能有效合理的利用服务器资源
TCP_CHECK { #状态检查部分
connect_timeout 3 #3s无响应超时
nb_get_retry 3 #重试次数
delay_before_retry 3 #重试间隔
connect_port 80 #连接端口
}
}
}

2、重启服务

[root@localhost keepalived-1.2.7]# chkconfig keepalived on
[root@localhost keepalived-1.2.7]# service keepalived start

3、查看进程

[root@localhost keepalived-1.2.7]# ps aux | grep keepalived

结果如下
Keepalived正常运行时，共启动3个进程，其中一个进程是父进程，负责监控其子进程；一个是vrrp子进程；另外一个是checkers子进程。
如果此时只看到2个进程，请从安装keepalived的步骤重新执行。

root 5082 0.0 0.1 42172 1008 ? Ss 07:02 0:00 keepalived -D #进程1
root 5084 0.1 0.2 44400 2312 ? S 07:02 0:00 keepalived -D #进程2
root 5085 0.2 0.1 44276 1640 ? S 07:02 0:00 keepalived -D #进程3
root 5087 0.0 0.0 103324 892 pts/2 S+ 07:03 0:00 grep keepalived

4、查看虚拟IP（重要）

[root@localhost keepalived-1.2.7]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:27:22:3f brd ff:ff:ff:ff:ff:ff
inet 192.168.126.129/24 brd 192.168.126.255 scope global eth0
inet 192.168.126.100/32 brd 192.168.126.100 scope global eth0:0 #如果看到此条信息，说明虚拟IP已经自动配置上了
inet6 fe80::20c:29ff:fe27:223f/64 scope link
valid_lft forever preferred_lft forever

还有3个命令在先列示下，并不用执行

显示集群中服务器ip信息：ipvsadm -ln

查看日志：tail -f /var/log/messages

查看请求转发情况：ipvsadm -lcn | grep 虚拟IP

至此，Keepalived_MASTER服务器已经配置好并启动了

------------------------------------------------------------------------------------------------

Slave服务器进行Keepalived配置 - Keepalived-Slave

1、修改Keepalived配置文件

[root@localhost keepalived-1.2.7]# vim /etc/keepalived/keepalived.conf

（注：相比keepalived-master，只有三处不同global_defs中的router_id、vrrp_instance中的state、priority
（注意keepAlived的配置文件中有一个网卡设备，虚拟机的网卡设备可能是不一样的，有的是eth0，有的是eth1，所以也是要改动的，否则从服务器的服务器很有可能服务不正常）
）

! Configuration File for keepalived
global_defs {
notification_email {
754824515@qq.com
}
notification_email_from admin@test.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LVS_BACKUP #BACKUP
}

vrrp_instance VI_1 {
state BACKUP #BACKUP
interface eth1
virtual_router_id 51 #此数值两边保持一致
priority 99
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.126.100
}
}

virtual_server 192.168.126.100 80 {
delay_loop 6
lb_algo rr
lb_kind DR
nat_mask 255.255.255.0
persistence_timeout 50
protocol TCP

real_server 192.168.126.135 80 {
weight 1
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}

real_server 192.168.126.134 80 {
weight 1
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}

2、重启服务

[root@localhost keepalived-1.2.7]# chkconfig keepalived on
[root@localhost keepalived-1.2.7]# service keepalived start

测试LVS层

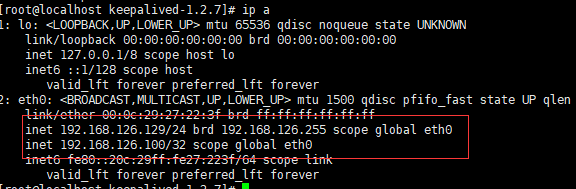

1、执行ip a主服务器

LVS_Master中的IP信息

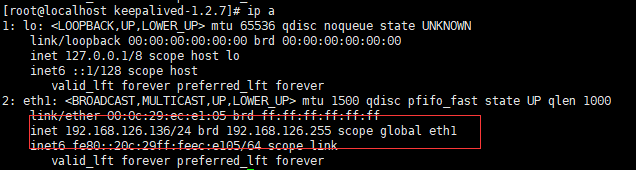

LVS_Backup中的IP信息

现在停掉LVS_Master的Keepalived服务，看看LVS_Backup中是否可以自动家长虚拟IP地址，并且转发请求

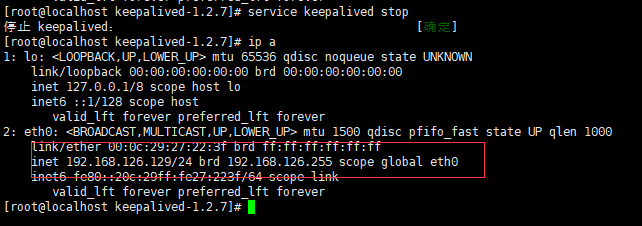

LVS_Master

LVS_Backup：

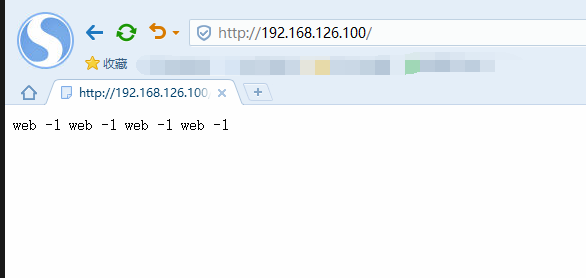

切换成功，访问网页：http://192.168.126.100 看看是否能正常显示

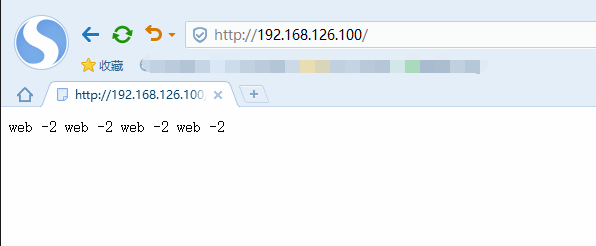

测试WEB服务器，断掉web2访问网页

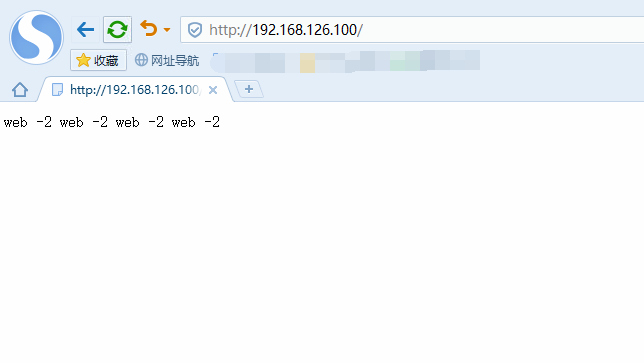

断掉web1开启web2访问网页

经过不断的测试，终于完成了，还有一点就是很多时候都是配置文件中的一些小毛病造成的，望大家能够指正。
