iTOP-3399开发板瑞芯微RK3399六核高性能开发板

      iTOP-3399开发板是迅为电子推出的高端开发平台，基于瑞芯微RK3399低功耗、高性能的应用处理器芯片，该芯片基于Big.Little架构,即具有独立的NEON协同处理器的双核Cortex-A72及四核Cortex-A53组合架构，主要应用于计算机、个人互联网移动设备、VR、广告机等智能终端设备。RK3399内置多个高性能硬件处理引擎，能够支持多种格式的视频解码，如：4K*2K@60fps 的H.264/H.265/VP9，也支持1080P@30fps的H.264/MVC/VP8 以及高质量的JPEG编解码和图像的前后处理器。

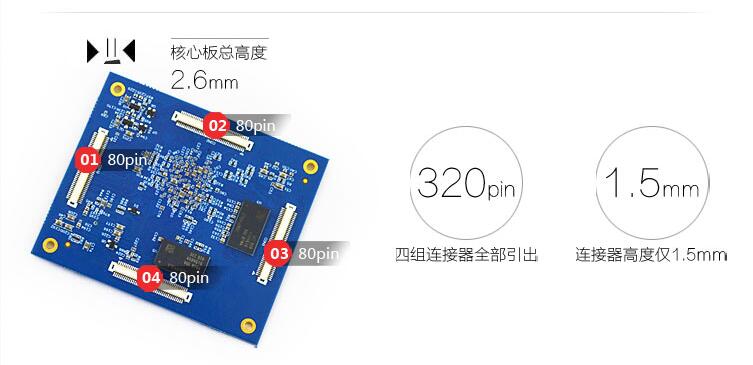

核心板参数

尺寸：6.5*5.5cm

高度：连同连接器在内0.26cm

CPU：Rockchip RK3399 28纳米HKMG制程 双核Cortex-A72 1.8/2.0GHz；四核Cortex-A53 1.4GHz

内存：2GB 双通道DDR3

存储：16GB EMMC

电源管理：官方推荐RK808芯片

工作电压：3.3V供电

系统支持：Android8.1系统

接口：支持双USB3.0 Type-C接口;支持PCIe 2.1 (4 full-duplex lanes );内置低功耗MCU;8路数字麦克风阵列输入

引角扩展：引出脚多达320个，满足用户各类扩展需求

多媒体：支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps;1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8)

应用范围：可广泛用于人脸识别设备、无人机、机器人、游戏终端、广告机/一体机、金融POS类、车载控制业、云端服务、VOIP视频会议系统、医疗类、安防/监控/警务、工控类、IoT物联网领域、VR等近百行业应用产品。

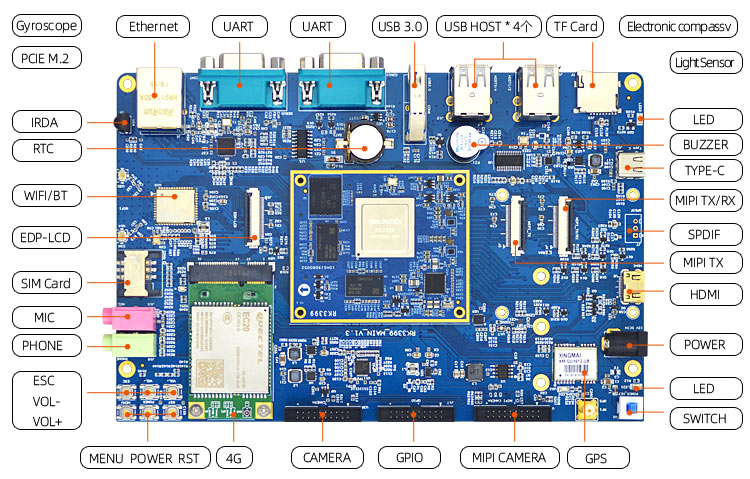

底板参数

尺寸：19cm*12cm

PCB板：4层

POWER：电直流电源输入接口，12V/2A电源输入

GPS模块：支持（选配）

SWITCH：电源开关

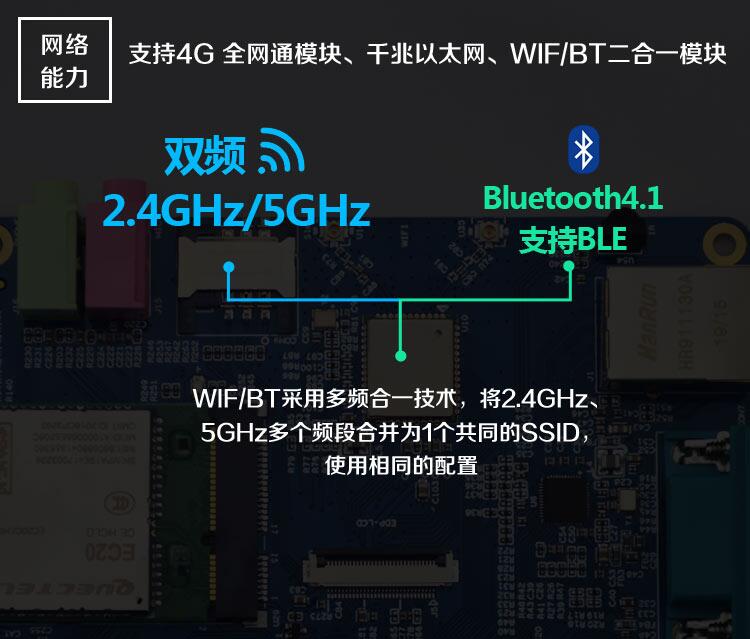

WIFI/BT：双频2.4G/5G WIFI、Bluetooth4.1二合一模块

HDMI接口：1路 HDMI2.0输出接口

EDP-LCD：1路

Type-C：1路 Type-C USB3.0接口，兼容OTG功能

MIPI_TX：1路

TF卡槽：1个

MIPI_TX/RX：1路

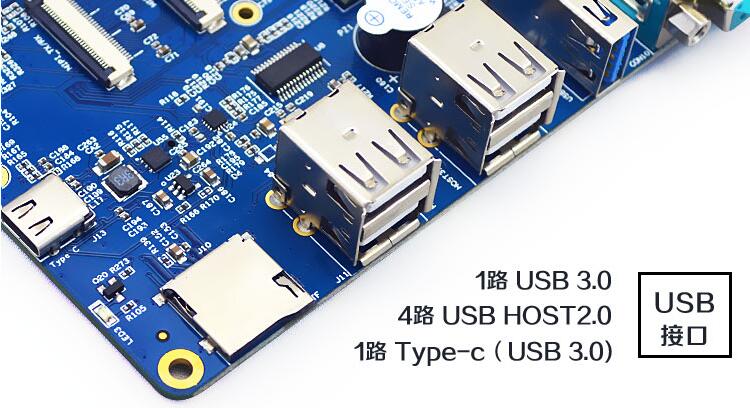

USB HOST：4路 USB2.0接口；1路 USB3.0接口；

SPDIF：光纤输出接口

串口：2路RS232串口

BUZZER：1个蜂鸣器

网口：1路千兆以太网（10/100/1000Mbps）

RTC：实时时钟

IRDA：1个

GPIO接口：20PIN，包括1路SPI和2路I2C

SIM卡槽：1个

LED：3个

PHONE：支持耳机输出

PCIE：PCIE M.2接口

MIC：支持MIC输入

陀螺仪：支持

按键：6个

电子罗盘：支持

4G模块：全网通(选配)

光线传感器：支持

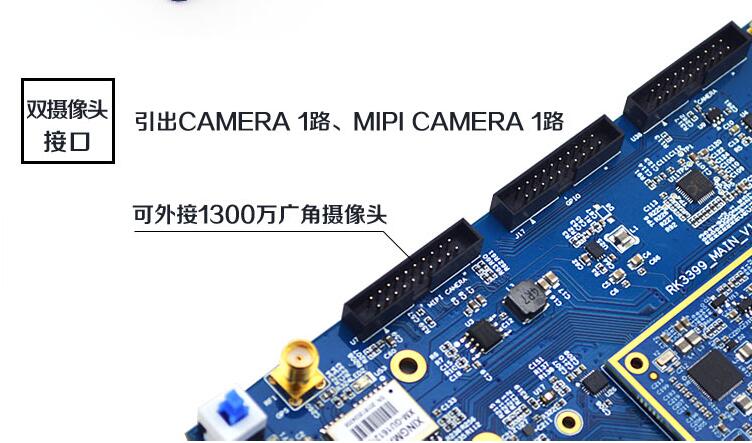

CAMERA接口：CAMERA 1路、MIPI CAMERA 1路

GPIO：20路
