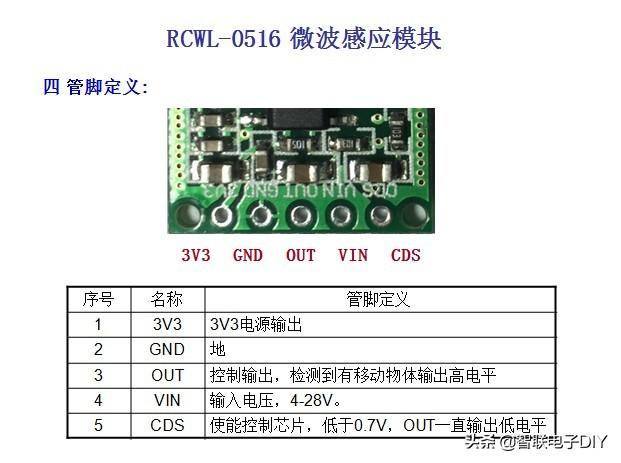

本文介绍了RCWL-0516微波雷达感应开关模块，作为PIR传感器的替代品，适用于防盗报警和安全照明。该模块采用3.2 GHz微波多普勒雷达技术，探测距离约5-7米。内容包括模块特性、引脚图、与Arduino的连接方式及简单代码示例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

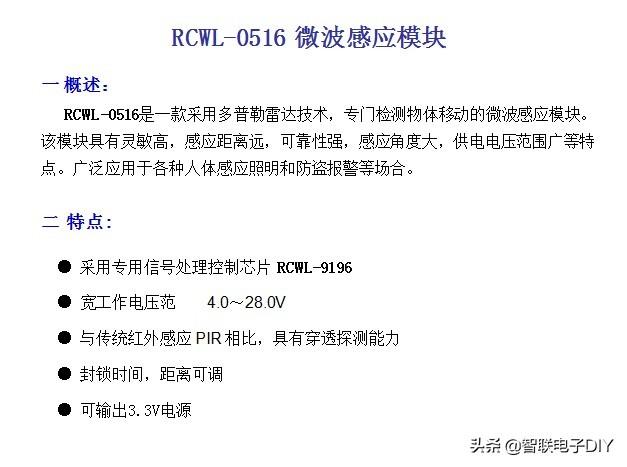

微波雷达感应开关模块介绍

RCWL-0516传感器模块是替代常见的PIR运动传感器的极佳选择，RCWL-0516传感器广泛应用于防盗报警器和安全灯。RCWL-0516传感器与PIR传感器一样，只能检测到探测范围内的物体运动，不能探测到移动物体的黑体辐射。RCWL-0516传感器是采用“微波多普勒雷达”技术来探测移动物体，因此它也被称作多普勒传感器，探测距离范围是7米左右。 当被触发时，它的TTL-level (OUT)针将在2s到3s内从低电平(0V)转换到高电平(3.5V)，然后返回到IDLE(低)状态.

模块特性：

电压范围：4–28 VDC

工作频率: 3.2 GHz

发射功率: 20 mW (typical)/30 mW (max)

感应距离: 5–7 m
