本文介绍如何使用OpenLayers在地图上添加并定制圆、多边形等矢量元素的样式。通过设置wrapX属性避免矢量内容在地图上重复，并提供了添加圆和多边形的具体代码实例。

openlayers可方便的在地图上添加圆、多边形、文字等矢量内容，修改这些矢量内容的样式也很简单。

首先需要添加一个向量图层：

 1     initVectorLayer: function () {
 2         this.vectorSource = new ol.source.Vector({
 3             wrapX: false //不在地图上重复
 4         });
 5         this.vectorLayer = new ol.layer.Vector({
 6             source: this.vectorSource,
 7             style: new ol.style.Style({ //默认样式
 8                 fill: new ol.style.Fill({
 9                     color: 'rgba(255, 204, 51, 0.5)'
10                 }),
11                 stroke: new ol.style.Stroke({
12                     color: '#ffcc33',
13                     width: 0
14                 }),
15                 image: new ol.style.Circle({
16                     radius: 7,
17                     fill: new ol.style.Fill({
18                         color: '#ffcc33'
19                     })
20                 })
21             })
22         });
23         this.map.addLayer(this.vectorLayer);
24     },

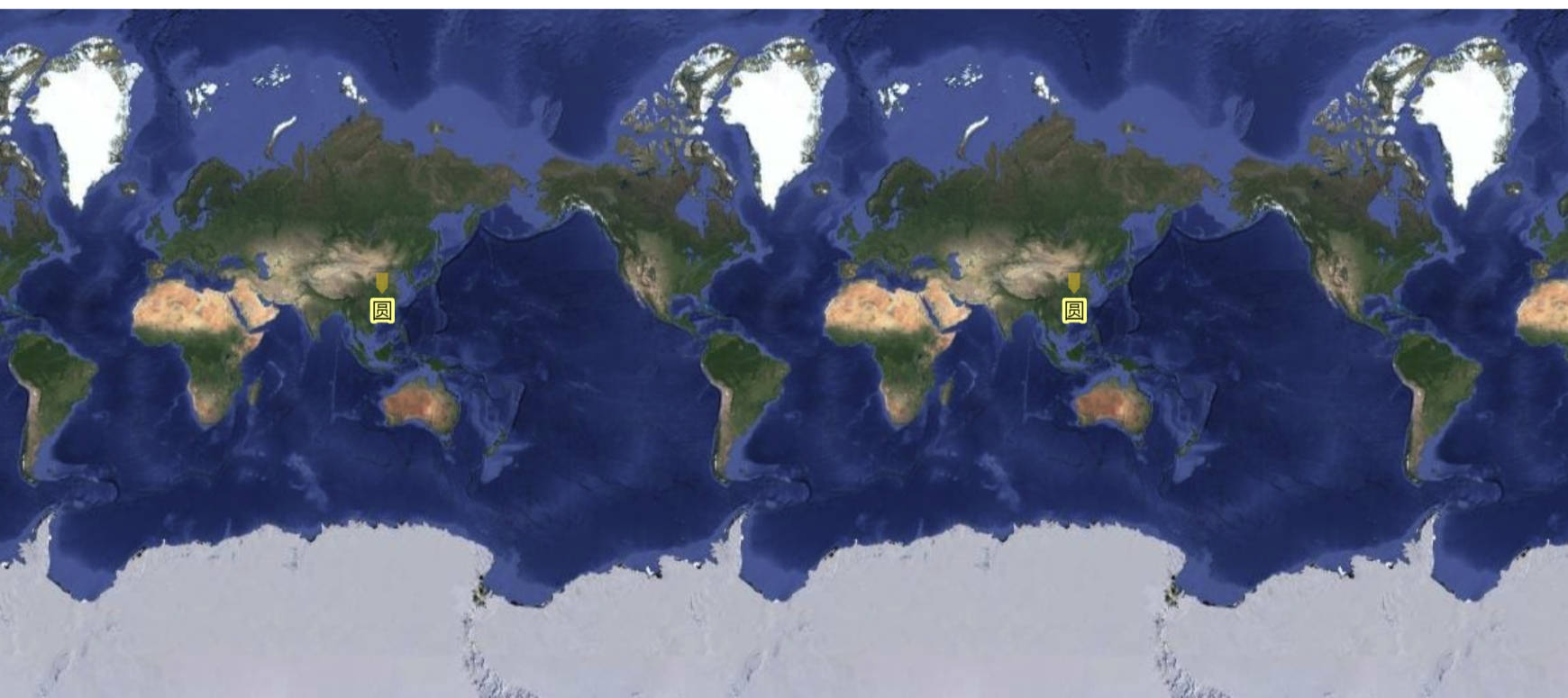

默认情况下，地图是横向无限重复，而添加在上面的向量默认也是包裹所有横向地图的，如何所示：

如果想让矢量元素不包裹所有横向地图，可以设置 wrapX: false

添加圆：

 1     addCircle: function (lonlat, radius, colorName) {
 2         var circle = new ol.geom.Circle(ol.proj.transform(lonlat, 'EPSG:4326', 'EPSG:3857'), radius);
 3         var circleFeature = new ol.Feature(circle);
 4         circleFeature.setStyle(
 5             new ol.style.Style({
 6                 fill: new ol.style.Fill({
 7                     color: '#0a3399CC'
 8                 }),
 9                 text: new ol.style.Text({
10                     text: '圆',
11                     scale: 1.3,
12                     fill: new ol.style.Fill({
13                       color: '#000000'
14                     }),
15                     stroke: new ol.style.Stroke({
16                       color: '#FFFF99',
17                       width: 3.5
18                     })
19                 })
20             })
21         );
22         this.vectorSource.addFeature(circleFeature);
23     },

添加多边形：

 1 addPolygon: function (values) {
 2         var polygon = new ol.geom.Polygon(values);
 3         polygon.applyTransform(ol.proj.getTransform('EPSG:4326', 'EPSG:3857'));
 4         var feature = new ol.Feature(polygon);
 5         feature.setStyle(
 6             new ol.style.Style({
 7                 fill: new ol.style.Fill({
 8                     color: 'rgba(255, 204, 51, 0.5)'
 9                 }),
10                 text: new ol.style.Text({
11                     text: '多边形',
12                     scale: 1.3,
13                     fill: new ol.style.Fill({
14                       color: '#000000'
15                     }),
16                     stroke: new ol.style.Stroke({
17                       color: '#FFFF99',
18                       width: 3.5
19                     })
20                 })
21             })
22         );
23         this.vectorSource.addFeature(feature);
24     },

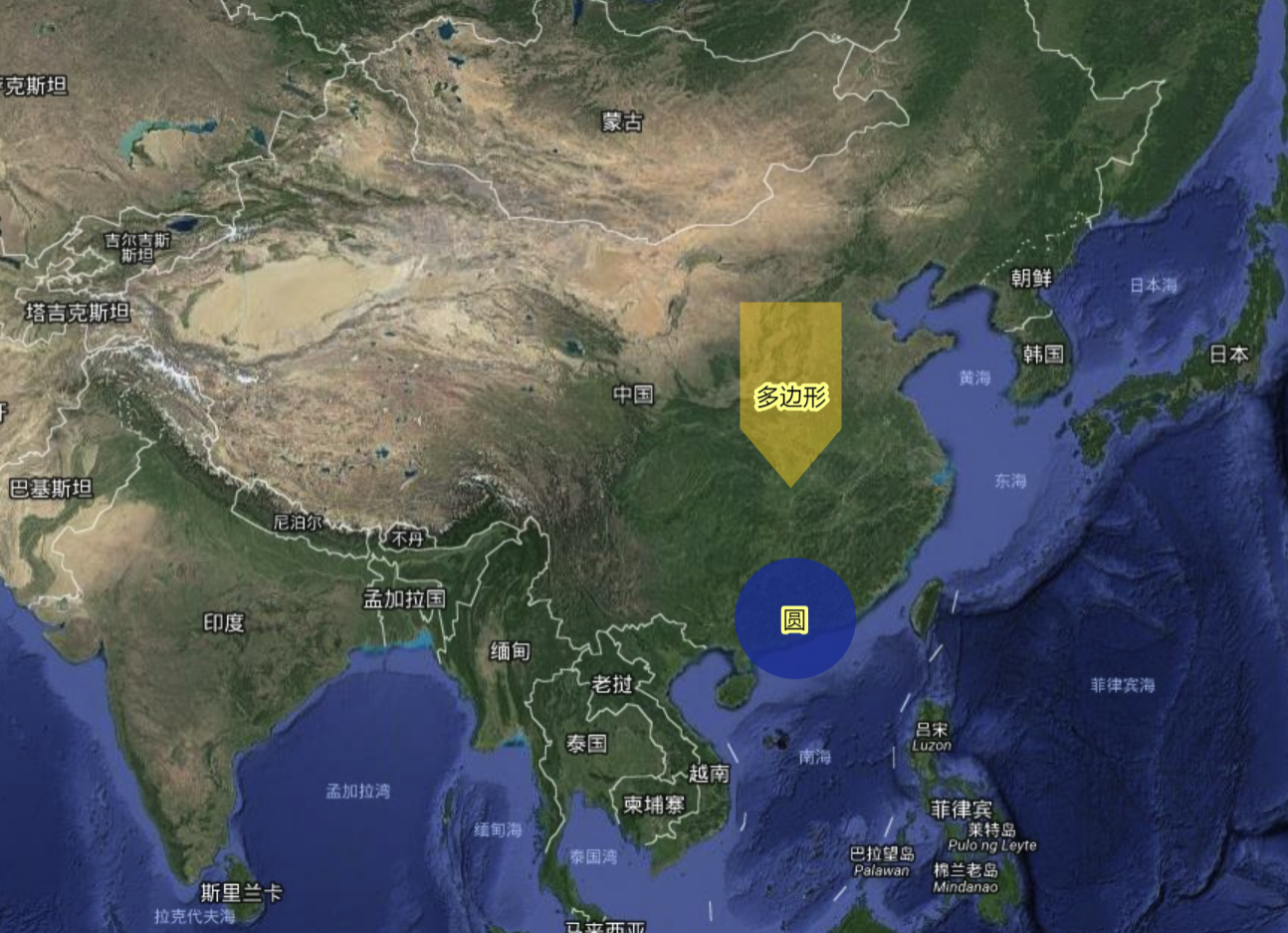

整体效果：

整体代码：
链接: https://pan.baidu.com/s/1nFf59C4LDmYztDrcq7Hnxg 密码: 2eu2
