上下拉电阻的区别

一、上拉电阻：将一个不确定的信号，通过一个电阻与电源VCC相连，固定在高电平。
作用：上拉是对器件 注入电流；灌电流；当一个接有上拉电阻的IO端口设置为输入状态时，它的常态为高电平。 --限流作用

二、下拉电阻：将一个不确定的信号，通过一个电阻与地GND相连，固定在低电平。
作用：下拉是从器件 输出电流；拉电流。当一个接有下拉电阻的IO端口设置为输入状态时，它的常态为低电平。

上拉电阻和下拉电阻2者共同的作用是：避免电压的“悬浮”，造成电路的不稳定。

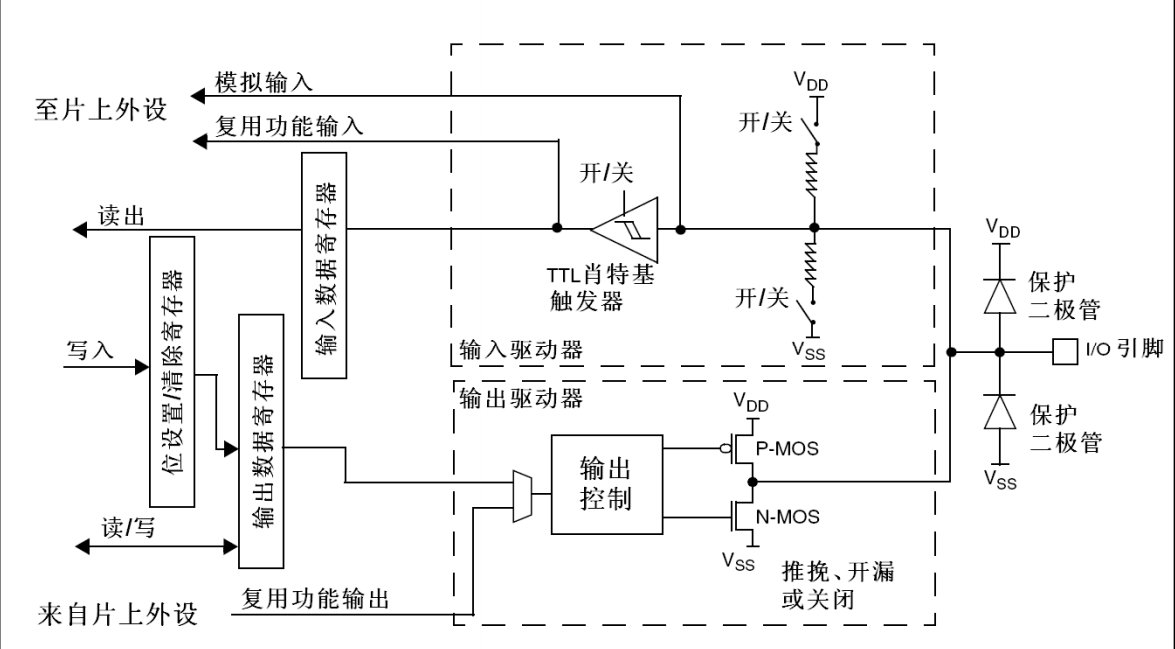

 General Purpose Input Output （通用输入/输出）简称为GPIO，或总线扩展器，人们利用工业标准I2C、SMBus或SPI接口简化了I/O口的扩展。当微控制器或芯片组没有足够的I/O端口，或当系统需要采用远端串行通信或控制时，GPIO产品能够提供额外的控制和监视功能。

GPIO的优点(端口扩展器)

低功耗：GPIO具有更低的功率损耗(大约1μA，μC的工作电流则为100μA)。

集成IIC从机接口：GPIO内置IIC从机接口，即使在待机模式下也能够全速工作。

小封装：GPIO器件提供最小的封装尺寸 ― 3mm x 3mm QFN!

低成本：您不用为没有使用的功能买单。

快速上市：不需要编写额外的代码、文档，不需要任何维护工作。

灵活的灯光控制：内置多路高分辨率的PWM输出。

可预先确定响应时间：缩短或确定外部事件与中断之间的响应时间。

更好的灯光效果：匹配的电流输出确保均匀的显示亮度。

布线简单：仅需使用2条就可以组成IIC总线或3条组成SPI总线。

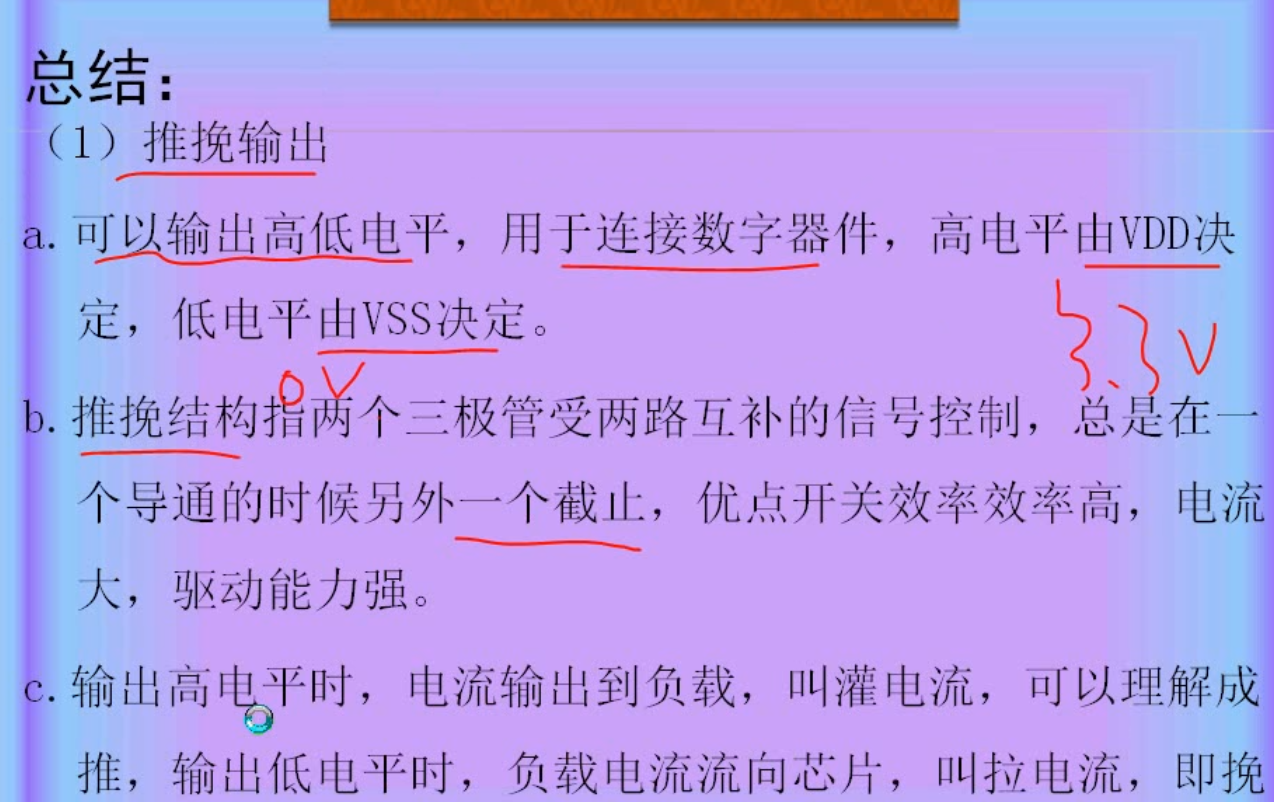

提供 推挽式输出或 漏极开路输出
