18.5 推挽输出和开漏输出区别

【20180610】

推挽输出:可以输出高，低电平，连接数字器件。

输出 0 时，N-MOS 导通，P-MOS 高阻，输出0。

输出 1 时，N-MOS 高阻，P-MOS 导通，输出1（不需要外部上拉电路）。

开漏输出：输出端相当于三极管的集电极。要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动，其吸收电流的能力相对强(一般20ma以内).

输出 0 时，N-MOS 导通，P-MOS 不被激活，输出0。

输出 1 时，N-MOS 高阻， P-MOS 不被激活，输出1（需要外部上拉电路）；可以读IO输入电平变化，此模式可以把端口作为双向IO使用。

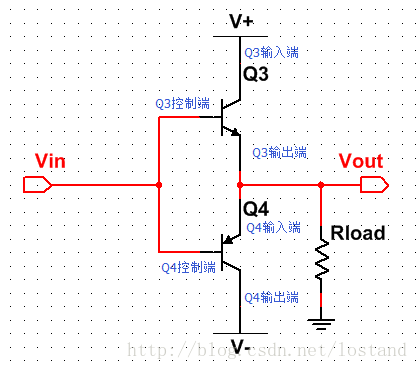

推挽电路：

上面的三极管是N型三极管，下面的三极管是P型三极管，请留意控制端、输入端和输出端。

当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通过，提供电流给负载。
