加载地图切片有两种方式，一种是TMS服务，一种是WMTS服务，两种方式加载WMTS服务各有不同，如何用TMS加载geoserver生成的切片呢？

一、TMS和WMTS区别
1、协议

TMS仅支持RESTFUL
WMTS支持 RESTFUL、SOAP 、KVP
RESUTFUL请求形式：http://localhost:8080/geoserver/gwc/service/tms/1.0.0/cite:beijing@EPSG:4326@png/5/53/23.png
KVP请求形式：http://localhost:8080/geoserver/gwc/service/wmts?layer=cite%3Abeijing&style=&tilematrixset=EPSG%3A4326&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image%2Fpng&TileMatrix=EPSG%3A4326%3A7&TileCol=207&TileRow=35
KVP也就是键值对的形式

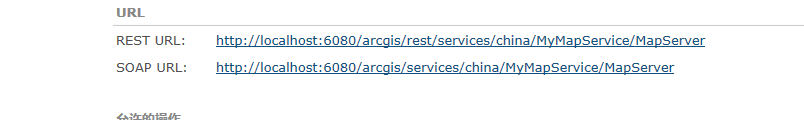

SOAP请求形式可以查看arcserver(如下图)

2、瓦片的格式
TMS瓦片固定了为正方形
WMTS为矩形，可以长兴也可以正方形，换句话说就是tileSizeX和tileSizeY可以不一致

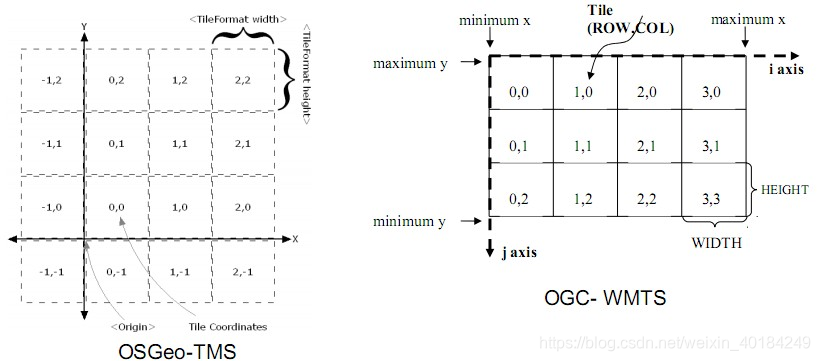

在这里插入图片描述
3、坐标系的方向
从上图可见

TMS的y轴朝下
WMTSy轴朝上
造成会出现y为{-y}这种形式例如：http://localhost:8080/geoserver/gwc/service/tms/1.0.0/cite:beijing@EPSG:4326@png/{z}/{x}/{-y}.png
4、具有的交互性
TMS：没有交互性
WMTS：GetCapabilities、GetTile、GetFeatureInfo

二、TMS调用geoserver切片方式（自定义坐标系需要设置其他参数）

 var url = 'http://localhost:8080/geoserver/gwc/service/tms/1.0.0/cite%3Abeijing@EPSG%3A4326@png/';
        var projection = new ol.proj.get("EPSG:4326");
        var tile= new ol.layer.Tile({
            source: new ol.source.XYZ({
                projection: projection,
                tileGrid: ol.tilegrid.createXYZ({
                    extent: projection.getExtent()
                }),
                tileUrlFunction: function (tileCoord) {
                    return url + (tileCoord[0] - 1) + '/' + tileCoord[1] + '/' + (Math.pow(2, tileCoord[0] - 1) + tileCoord[2]) + '.png';
                }
            })
        })
