基于IPV6数据包分析(GNS3)

一.实验拓扑

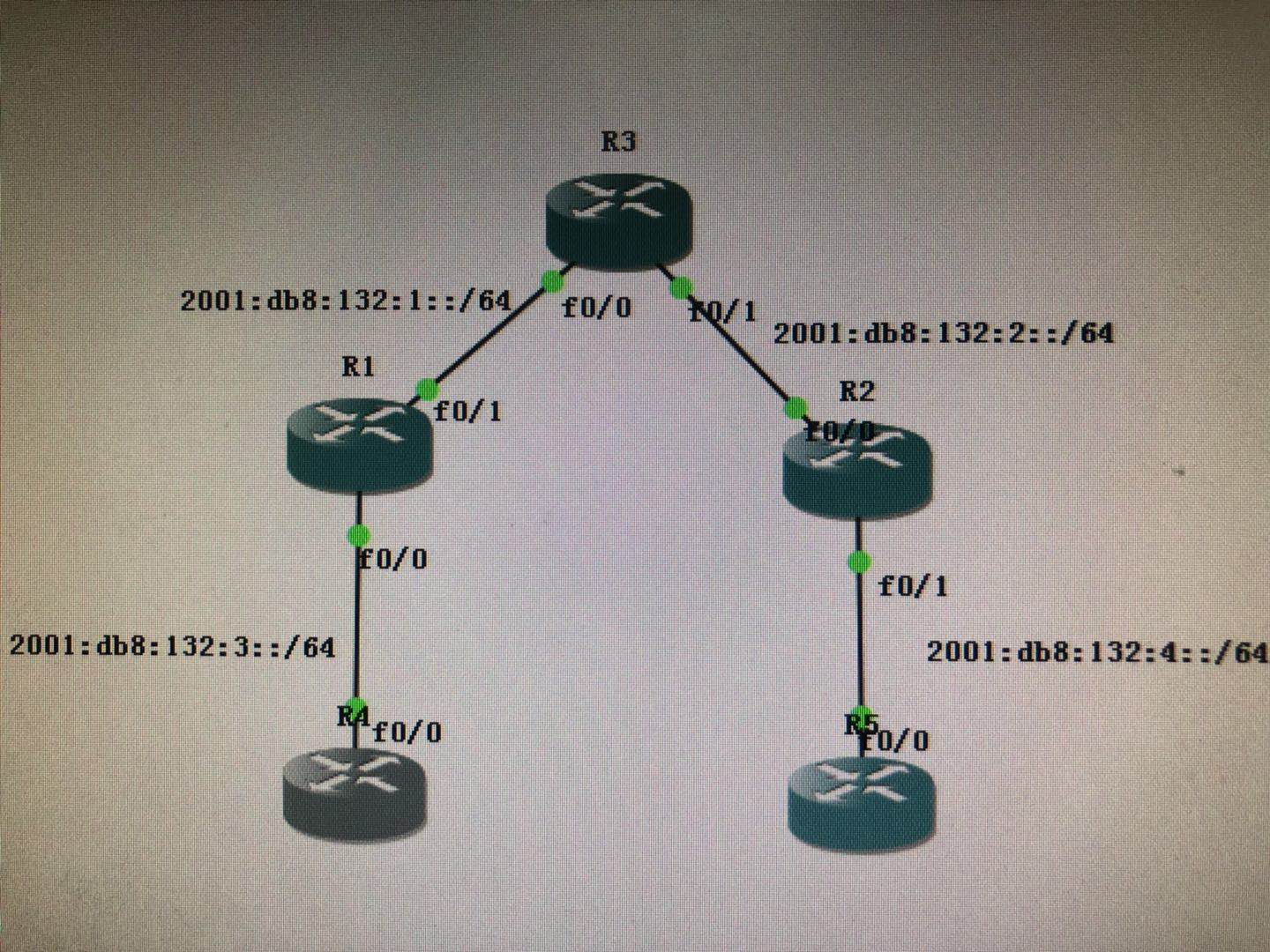

 我的学号最后三位为132，拓扑图如下：



 二.路由配置

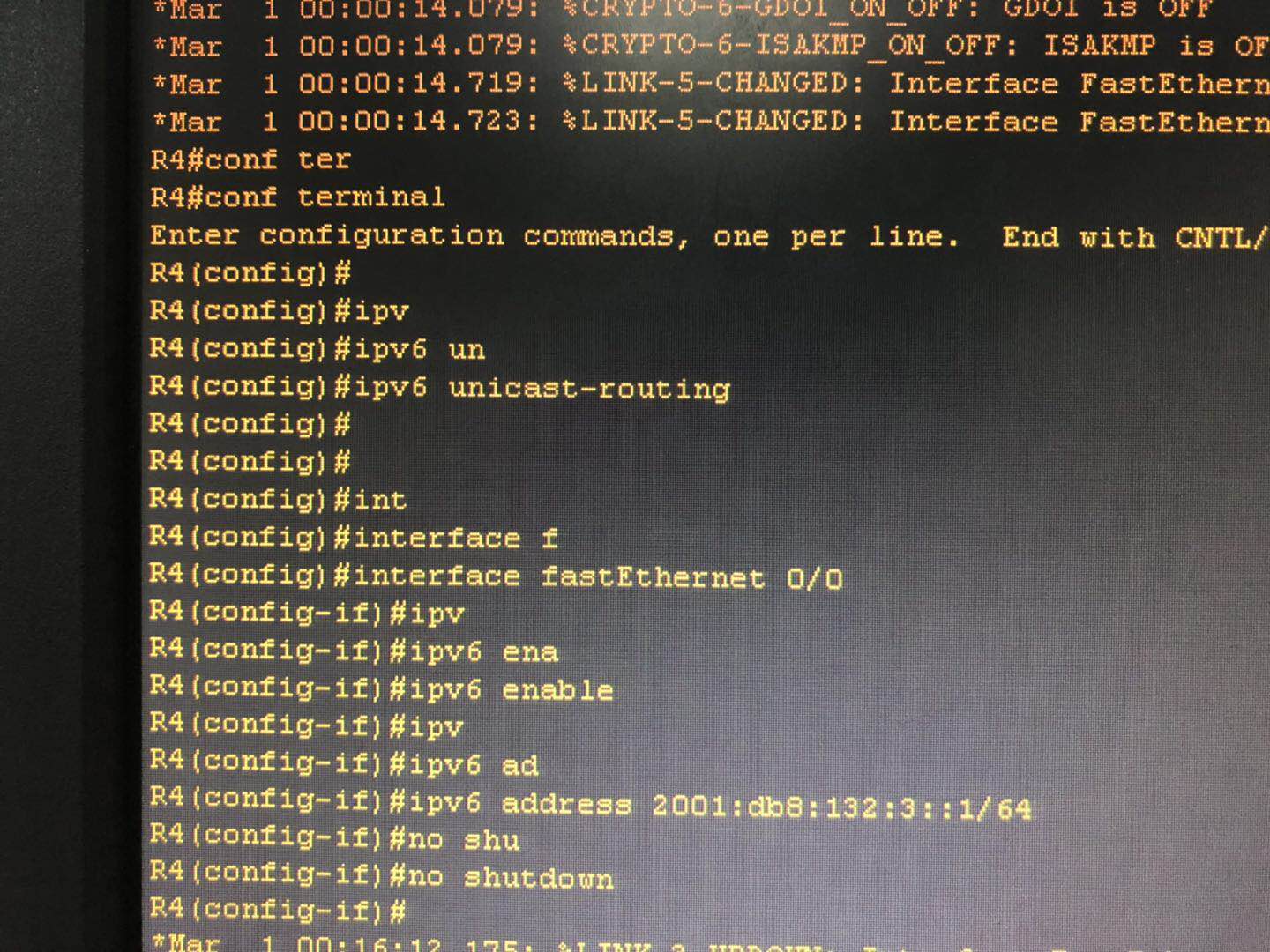

配置路由器R4

配置R4路由器静态路由表

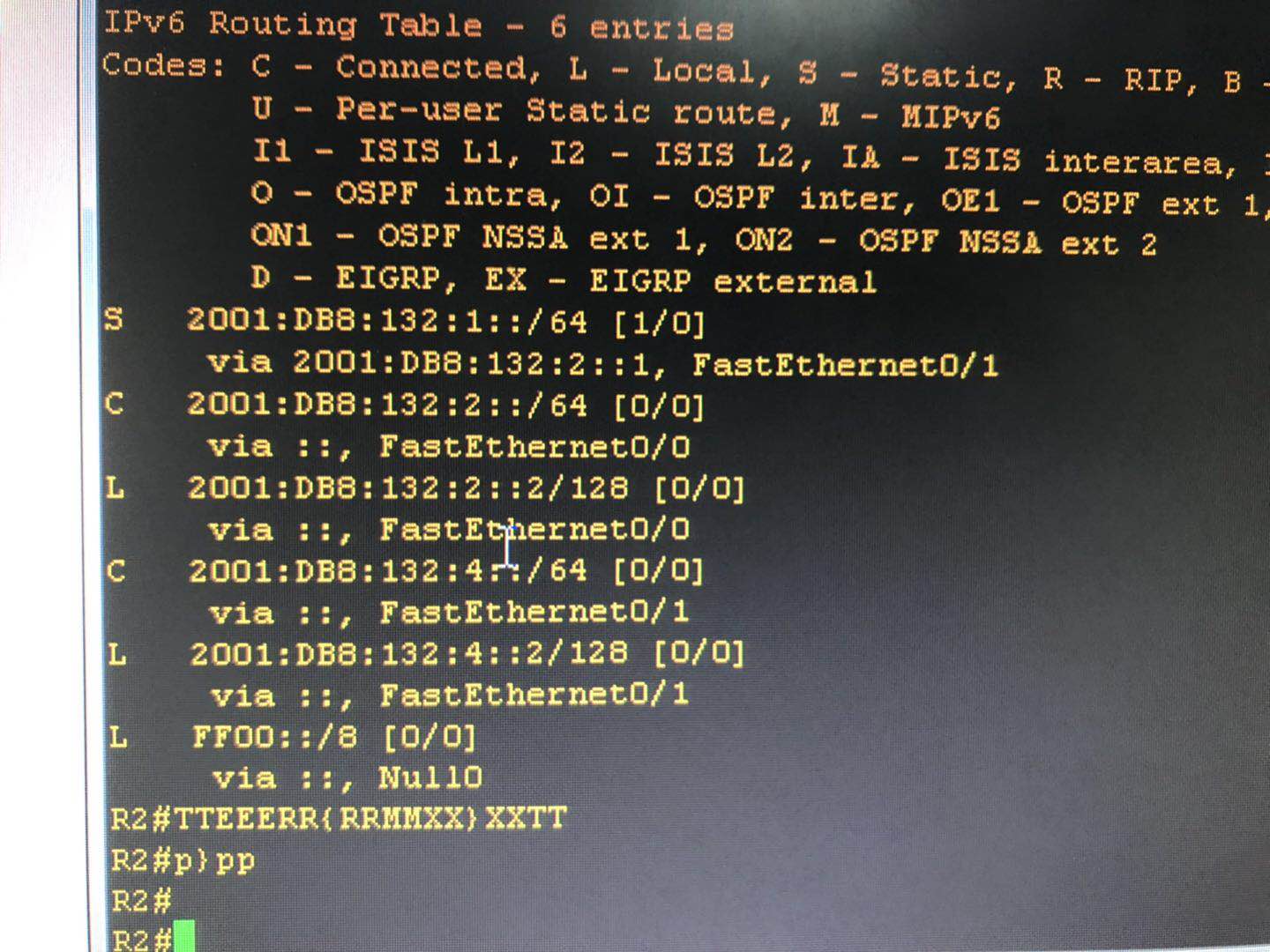

R2路由表

三.PING通测试

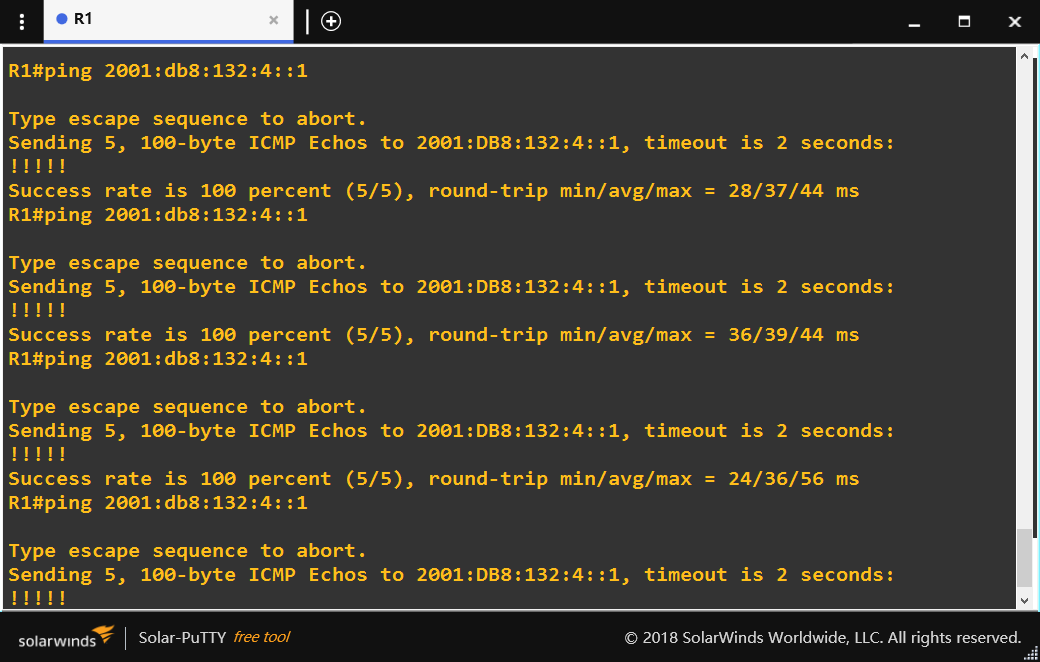

R1 PING到 R5

四.抓包分析

分析类型有：128、129、133、134、135、136

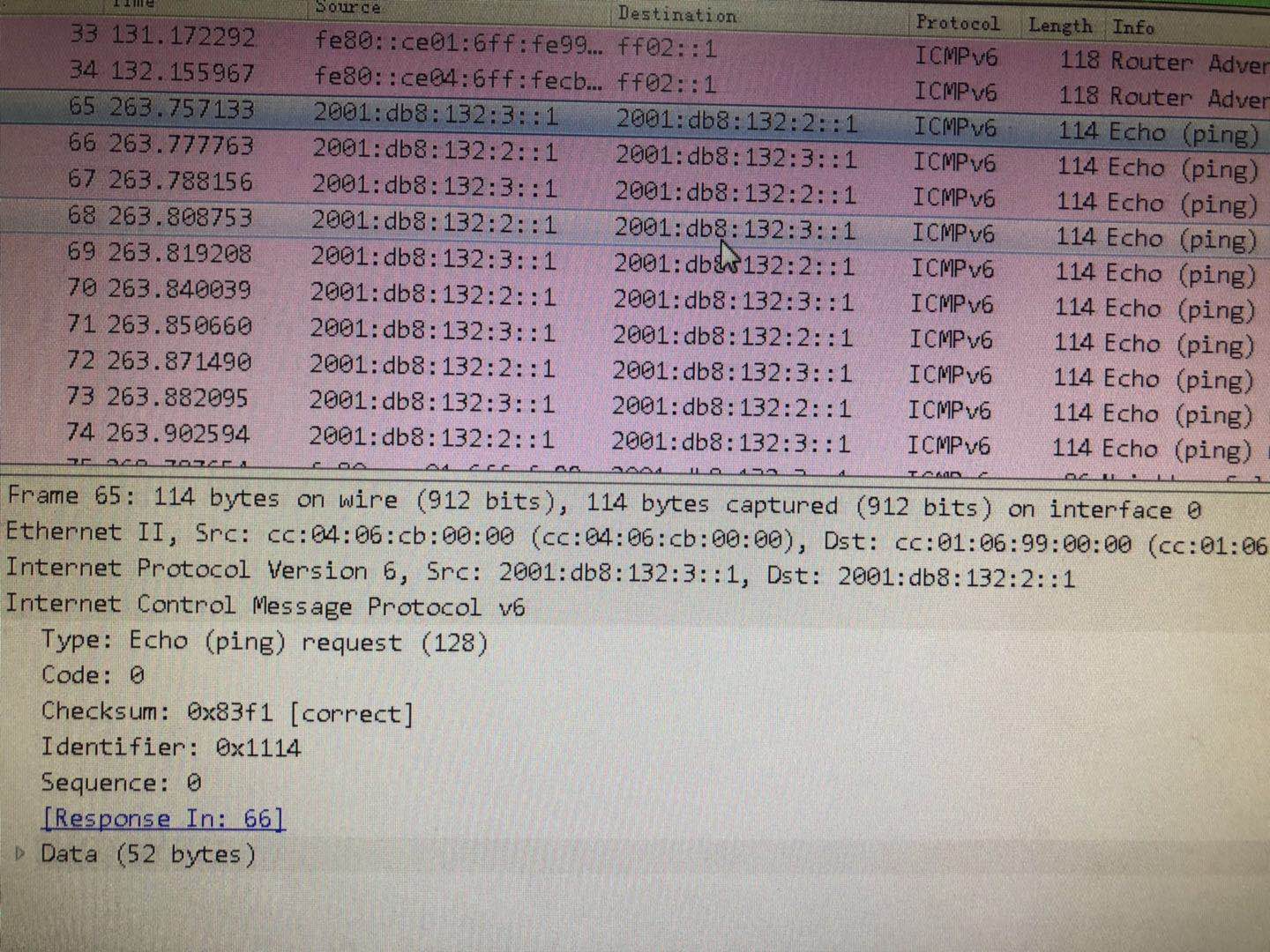

1.回送请求报文(Echo Request)（128）

Type=128  Code=0.

作用：用于发送到目的节点，以使目标节点立即发回一个回送应答报文

节点的ICMPv6层收到一个echo request报文后，可能会通知高层的进程。

源节点生成了标识符和序列号字段的值，这些值可以帮助源节点将回送请

求报文和返回的回送应答报文对应起来。数据字段中包含零个或多个任意

内容的字节。

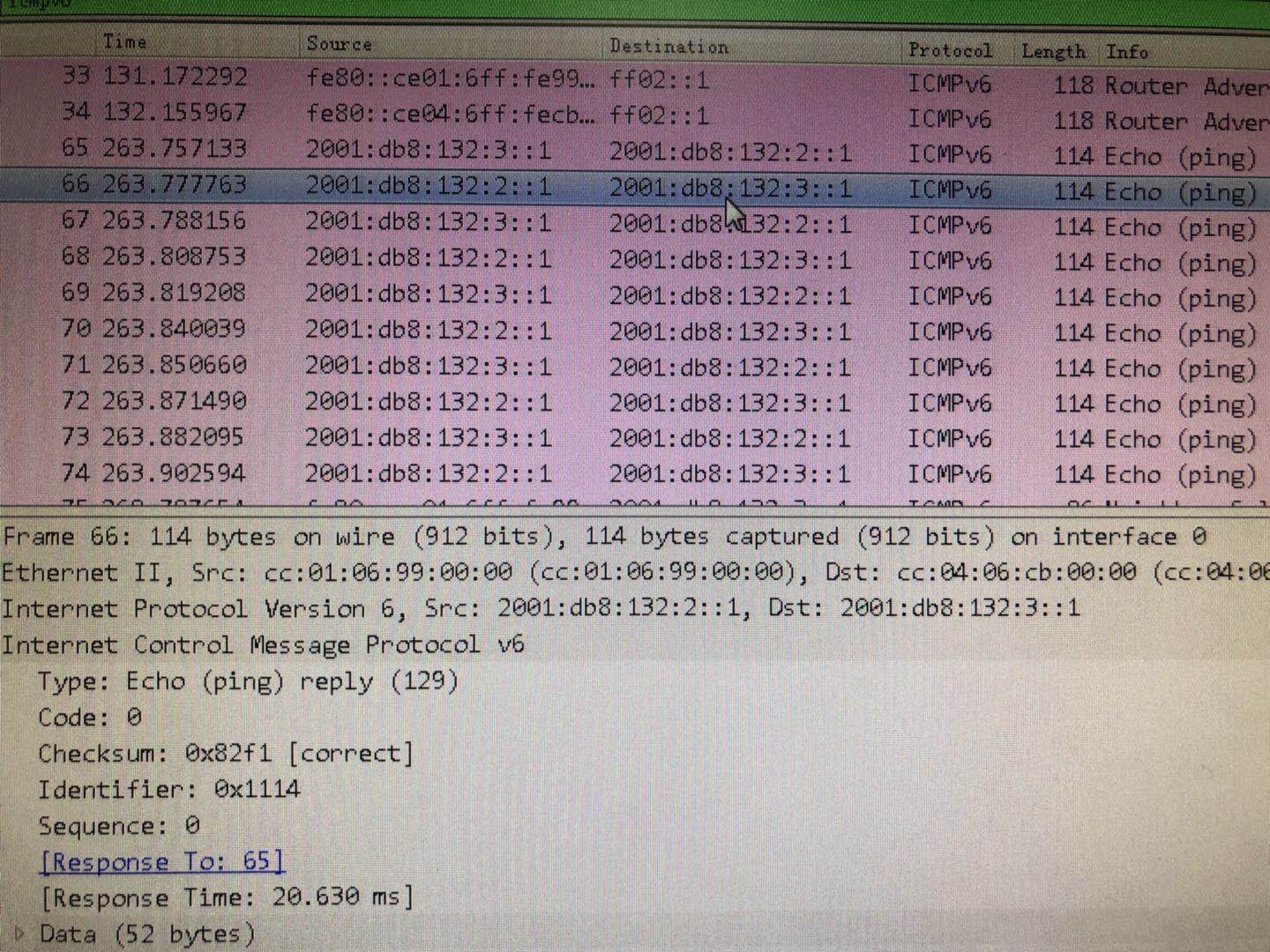

2.回送应答报文(Echo Reply)（129）

Type=129  Code=0.

作用：当收到一个回送请求报文时，ICMPv6会用回送应答报文响应。

源节点的ICMPv6层必须将回送应答报文通知那个产生了它所享有的原

始echo request报文的高层进程，可能还需要通知其他高层的进程，

但这些通知都是可选的，标识符和序列号字段的值是从echo request

报文中获得。

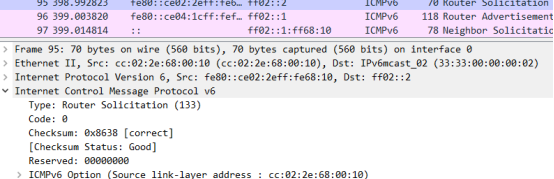

3.路由器请求(RS)（133）

Type=133  Code=0.

源地址为未指定的IPV6地址，若主机配置了单播地址，则此

接口的单播地址可作为源地址.RS目的地址为所有路由器的多播地

址FF02::2. RS作用域为本地链路。RS只发送三次以避免没有路由

器时拥塞网络。

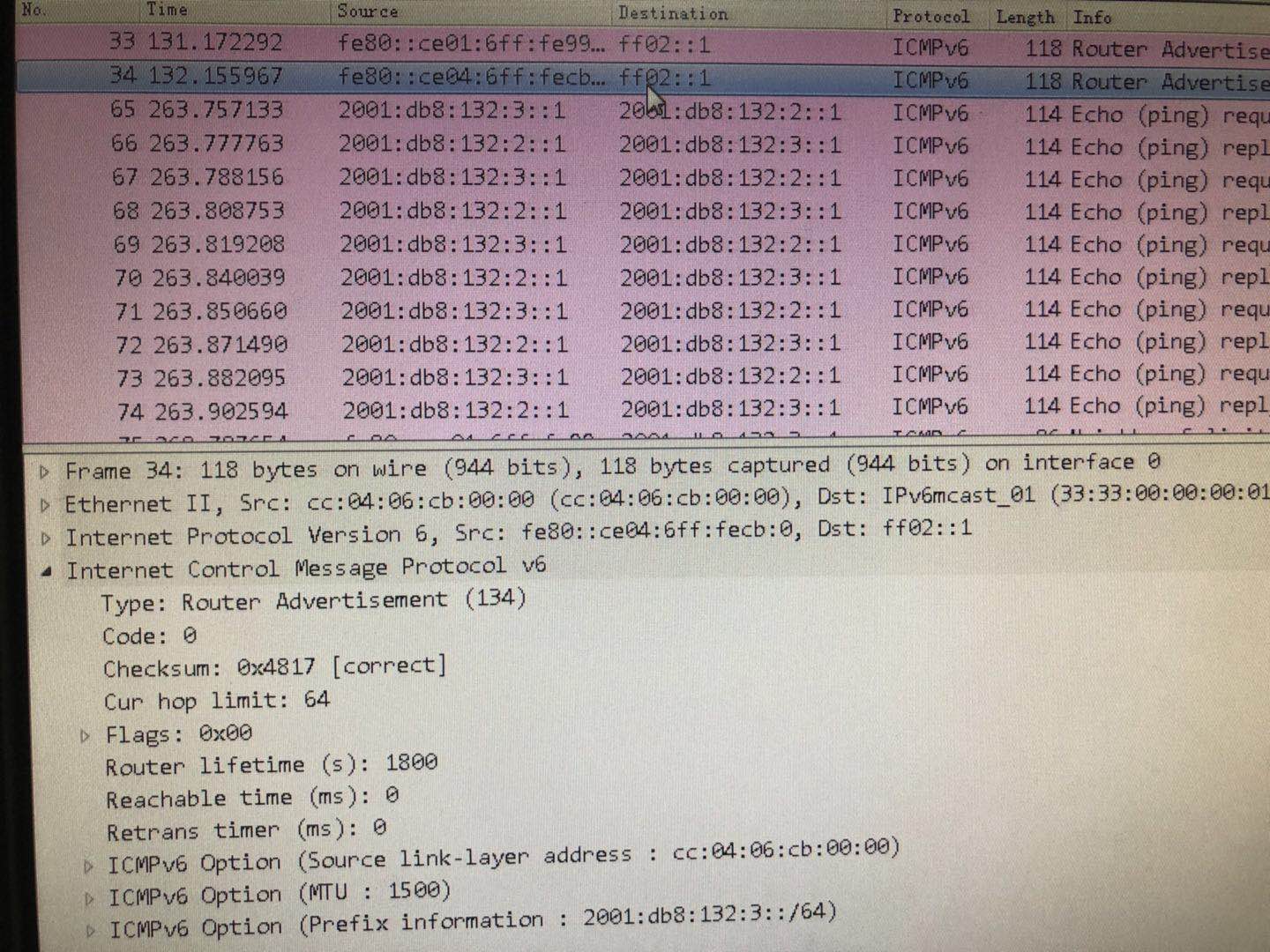

4.路由器通告(RA)

Type=134  Code=0.



 源地址为始发数据包接口的IPv6链路本地地址，目的地址为

所有节点的多播地址（ff02::1）或发出请求的设备的链路本地地址。

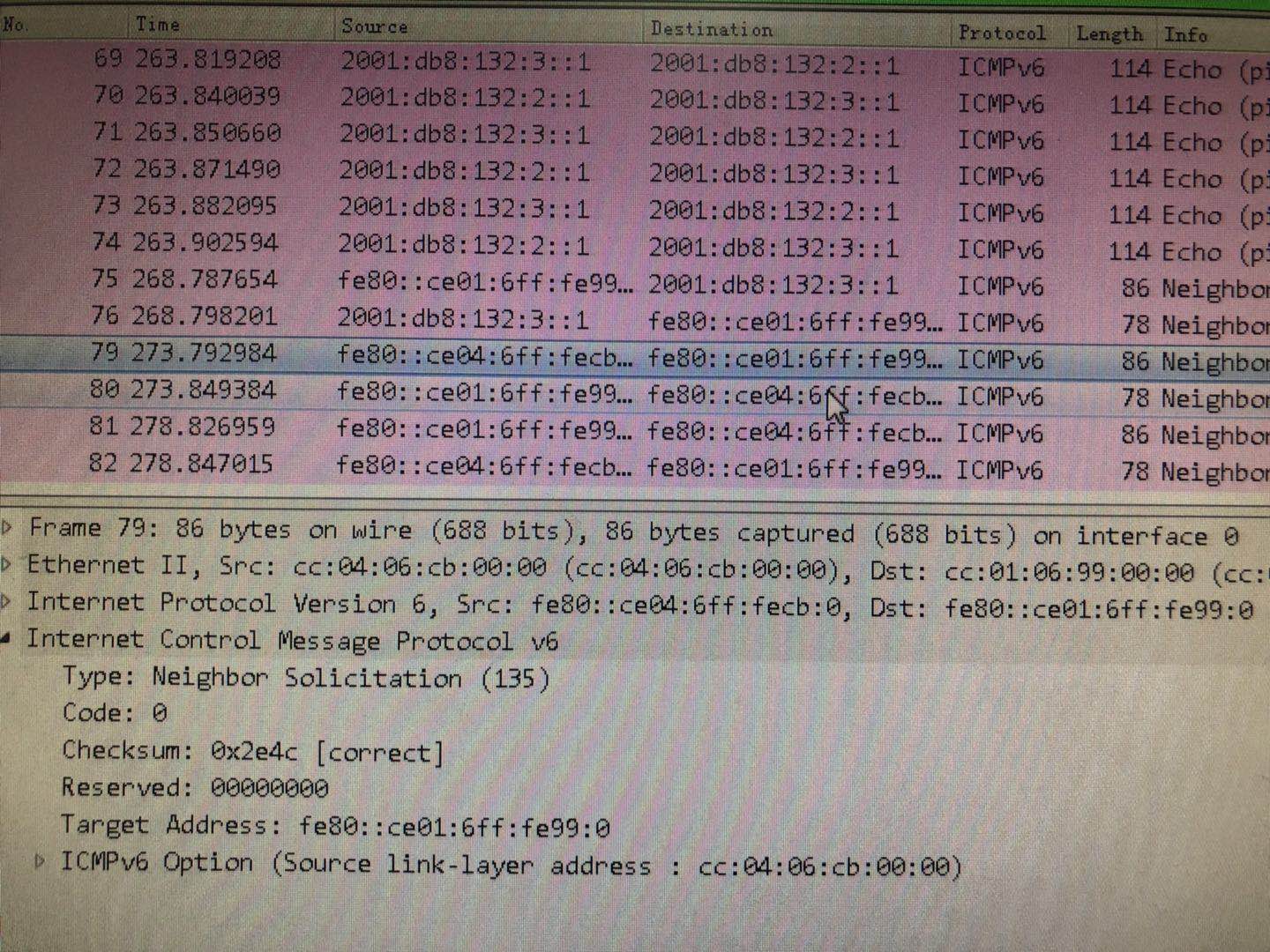

5.邻居请求(NS)  (135)

Type=135 Code=0



源地址为始发该消息的接口IPv6地址或“：：”，目的地址为被请求

节点的多播地址，或者就是目标地址。

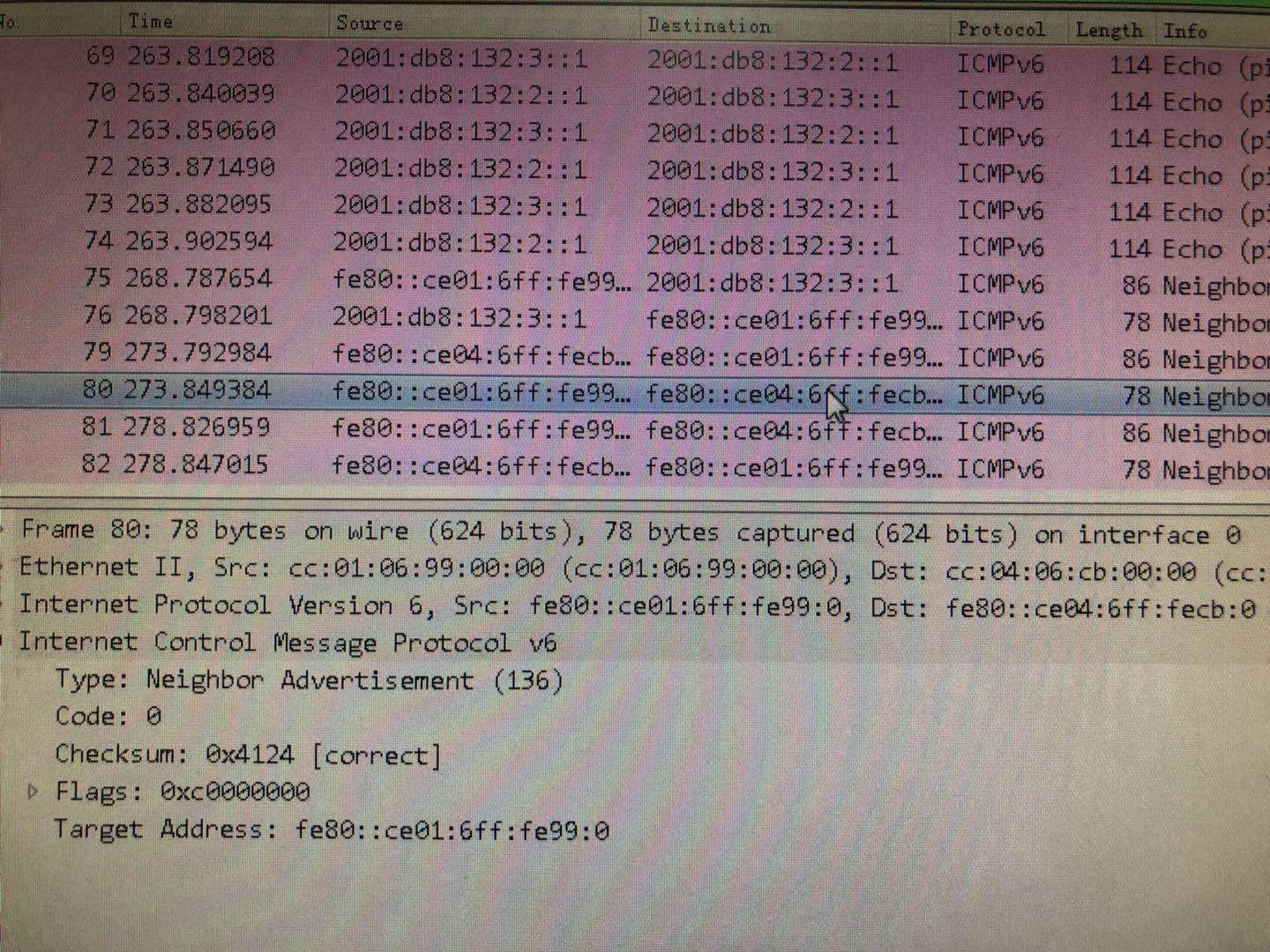

6.邻居通告(NA)     (136)

Type=136  Code=0



源地址为始发该消息的接口IPv6地址，目的地址为该消息所要答复的

发出请求的源地址，或者是所有节点的多播地址（FF02::1)
