如何把别人的原理图和pcb图建立一个完整的工程

这里是我从网友那里下载的pcb图和原理图

我们怎么通过这两个文件建立一个完整的工程

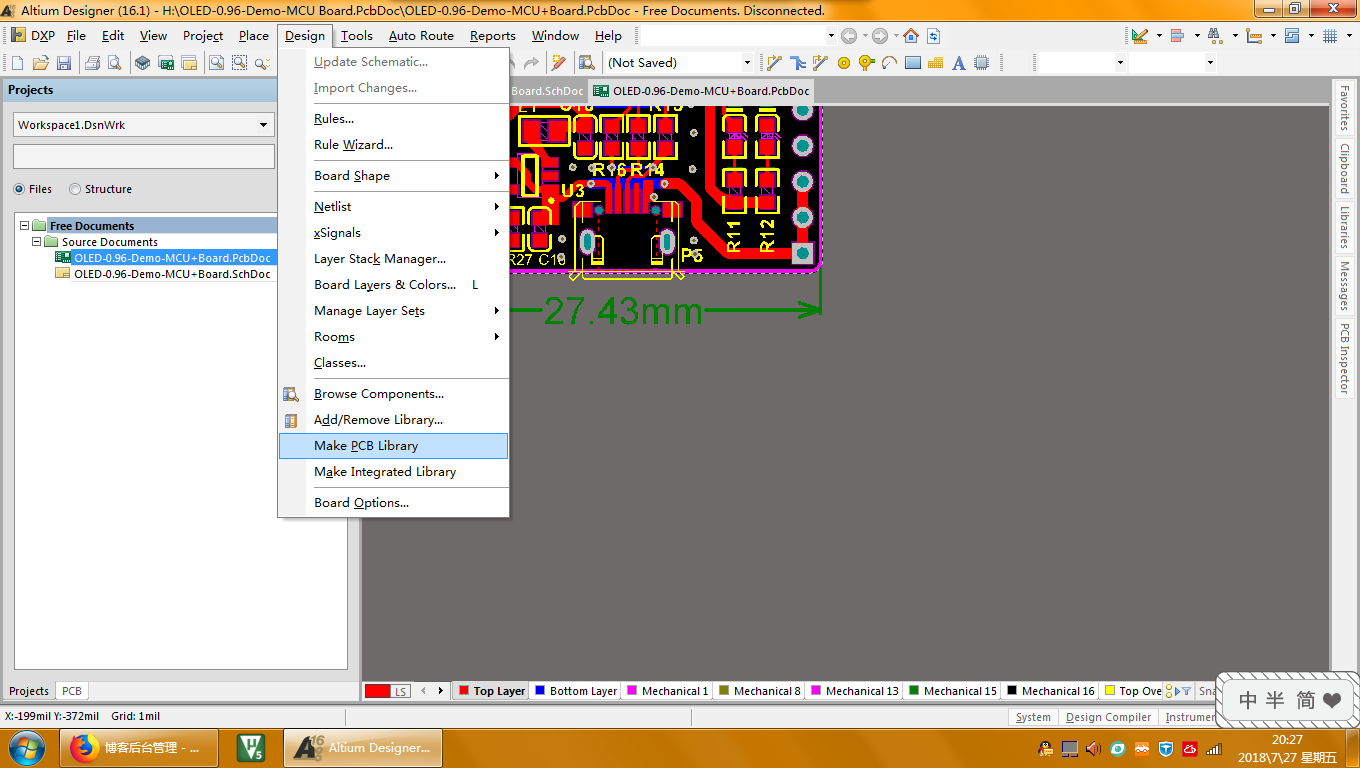

我们选中pcb图文件,通过下面的操作,就可以导出pcb封装库:

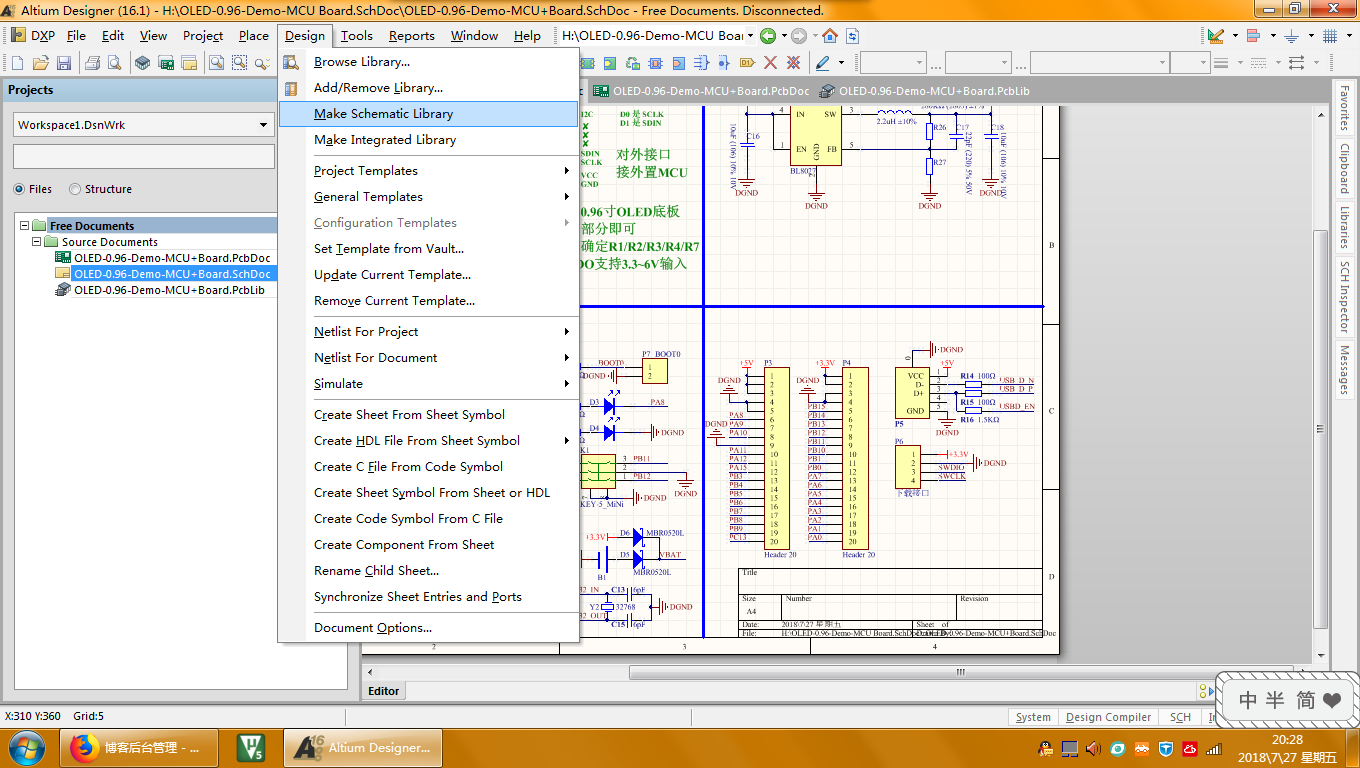

同样的方法,我选中pcb图,然后用下面图的方法,就可以创建出pcb库:

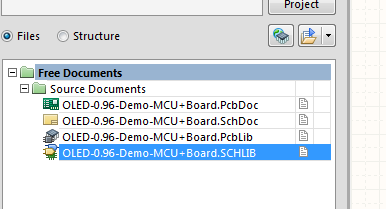

然后就从两个文件变成了四个文件:

-----------------------------------------------------------------------------



但上面只是第一步:

因为上面只是散落的文件,我们需要把创建好的文件包含到一个工程里面.

首先建立一个工程,然后把上面的文件都包含进去.

之后就可以了
