UML箭头





继承（泛化）：用实线空心三角箭头表示

实现（接口）：用虚线空心三角形箭头标示



依赖：虚线箭头，类A指向类B

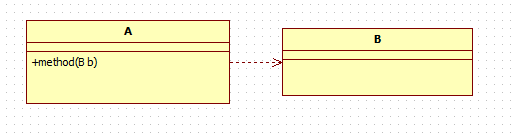

方法参数需要传入另一个类的对象，就表示依赖这个类



关联：实线箭头，类A指向类B

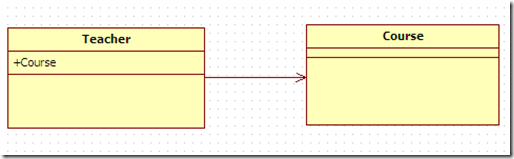

一个类的全局变量引用了另一个类，就表示关联了这个类

聚合：尾部为空心菱形的实线箭头（也可以没箭头），类A指向类B

has-a

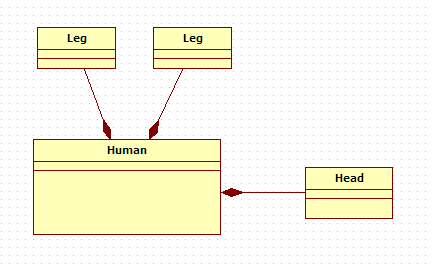

组合：尾部为实心菱形的实现箭头（也可以没箭头），类A指向类B

contains-a
