eNSP进行配置网络模拟网络联通

1、安装并打开eNSP 软件

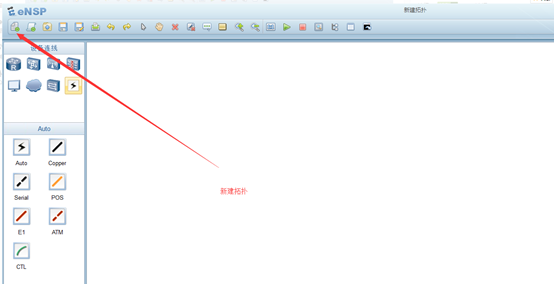

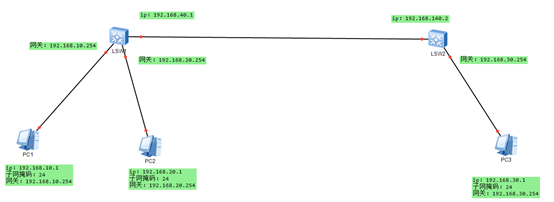

2、添加当前想要配置网络的设备

添加好之后，需要点击工具栏的启动设备，以便我们能够使用

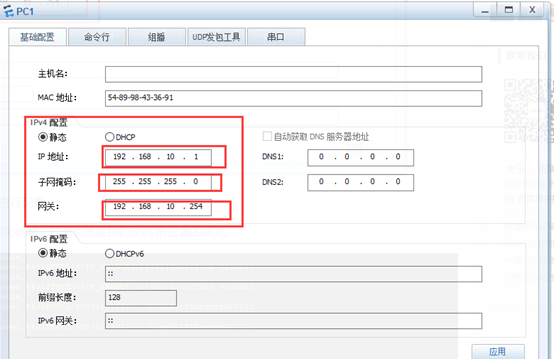

（1）首先配置三台PC的ip地址、子网掩码、网关，配置的方法为双击输入进行配置，如下图所示





   其他三台，按照同样的方式进行配置

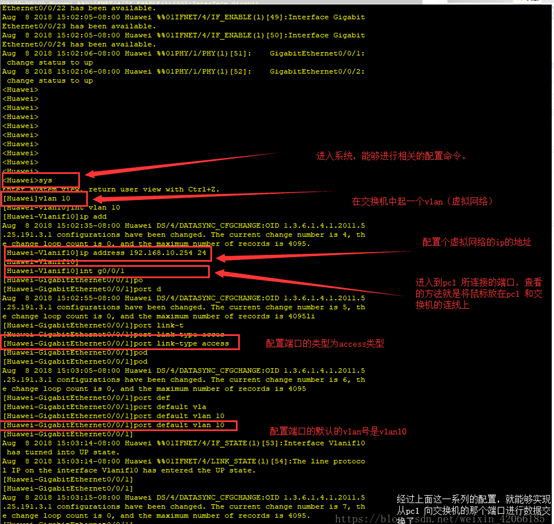

（2）配置交换机的三个端口的ip地址，这个也就是我们pc机所设置的网关。

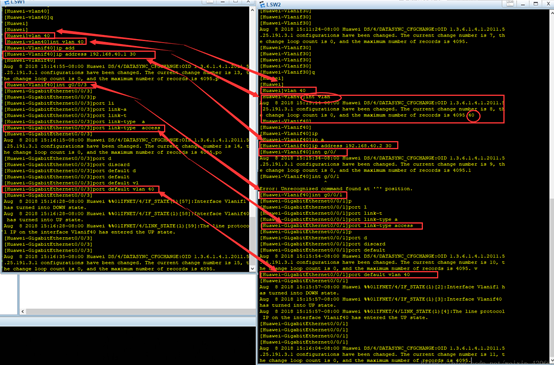

其中pc2和pc3 的与此类似，需要分别建立vlan 20  和vlan 30  （因为是不同网段）  并且将端口划分在不同的网络的端口下。



当都配置好的时候，这个时候，pc1 和 pc2 就已经通了因为其在同一个交换机下，但是pc1 和 pc2  还不能通。  因为以下两个原因：

        a、两台交换机之间的网络还没有配置

        b、两台交换机之间的路由还没有写

下面这张图就是在配置两台交换机之间连接的网络

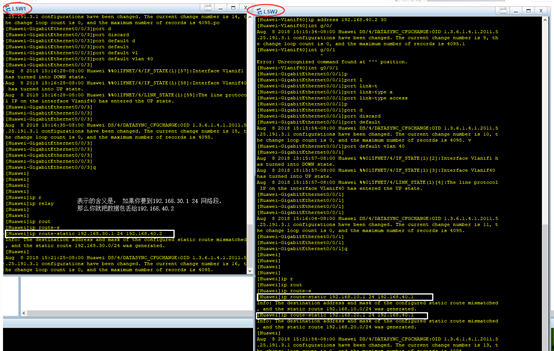

接下来进行将访问的路由写进去，





右边的含义，与左边相同，那么接下来，现在pc1  pc2 能够和pc3 互相通讯了

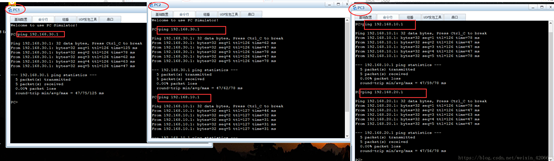

3、测试通讯是否成功





如上图所示的，就相互通讯的结果。

对于trunk access 什么的，请各位自行百度，如果有什么问题，可以留言评论，相互交流。
