电子测量第三次作业 bgd150206305

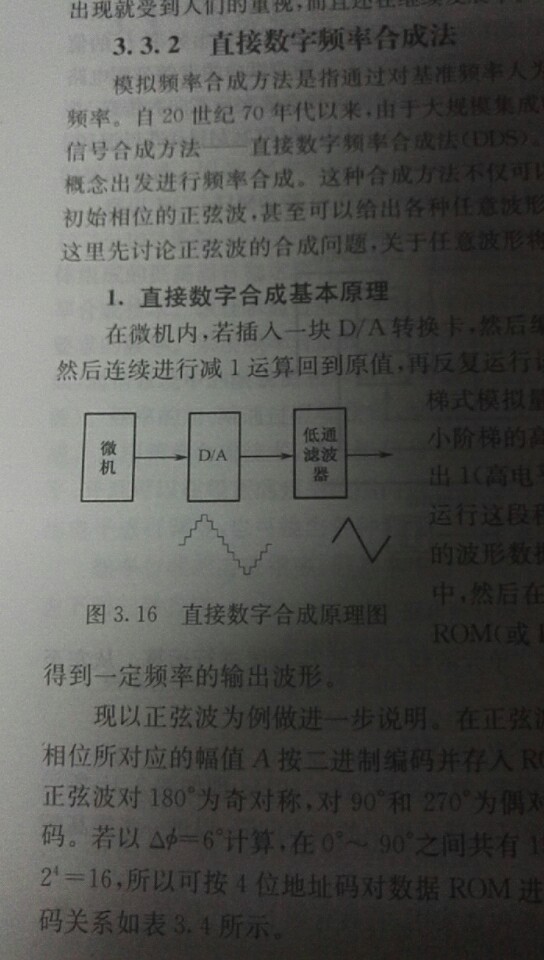

在微机内，若插入一块D/A转换卡，然后编制一段小程序，如连续进行加一运算到一定值，然后连续进行减一 运算回到原值，在反复运行该程序，则微机输出的数字量经过d/a转换为小阶梯式模拟量波形。

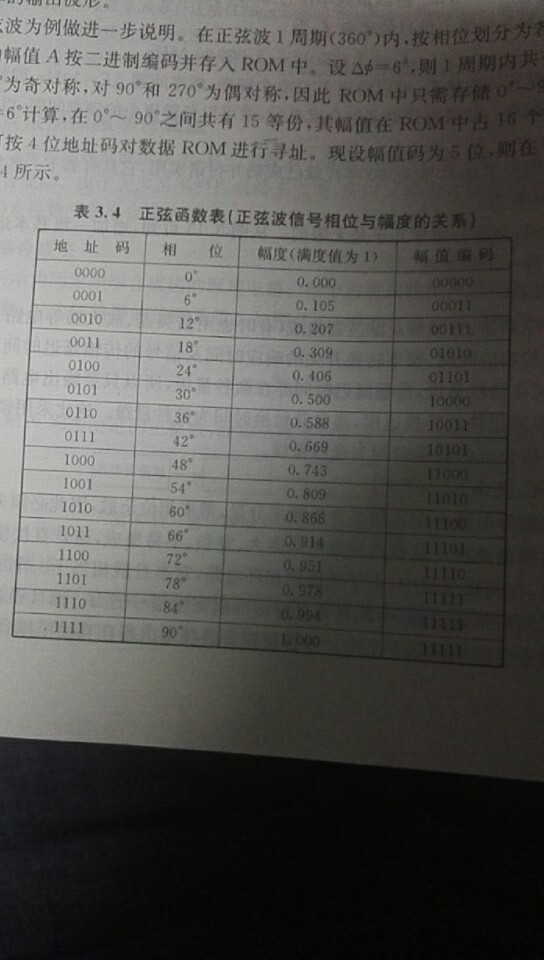

在正弦波一周期（360°）内，按相位划分为若干等份，每份为6°，则一周期内有60等份。在ROM当中需要存储0°到90°的16个等份，由于正弦波对180°为奇对称，对90°和270°为偶对称。因此ROM中只需存储0°~90°范围内的幅值编码在ROM中占16个存储单元。



在clk的作用下，如果安照0000,0001，0010，的顺序从rom中读取(表中的幅度编码），其输出信号的频率为F01；如果每隔一个地址读一个数（即按0000,0010,0100，……1110顺序），其输出的信号频率F1，则F01=2F1.这样就可以实现了。
