考勤助手类图的设计

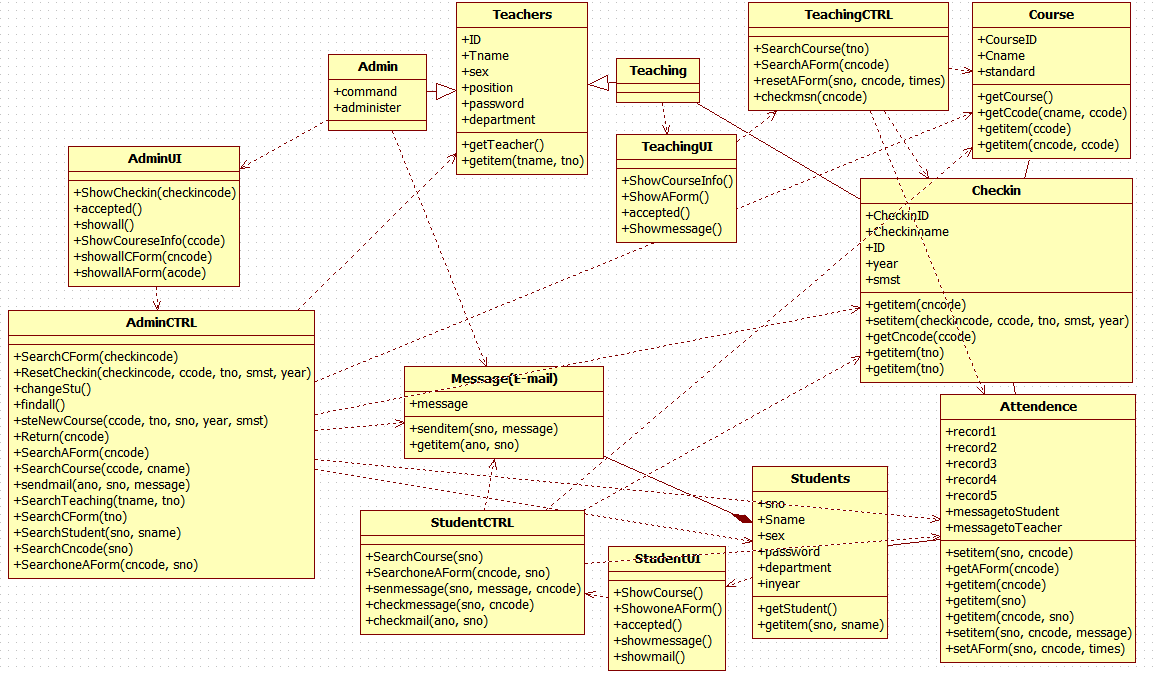

以上为类图1.0版本，其中在“教务老师”与“信箱”的关系处争议较大，但是从调用关系上来分析我认为这样的设计是没有错误的，所以这个问题大家最终达成一致。至于学生和出勤表之间的联系的确是我的考虑不周，所以是应该做修改的。再有就是一张考勤表应该匹配一张出勤表，所以组合的数量关系上是有错误的，以下是修改后的版本：

根据以上仅考虑重要逻辑部分的类的关系，以及时序图的设计，我将uml类图进行了进一步的补充设计：
