交换机基础配置之单交换机划分VLAN配置

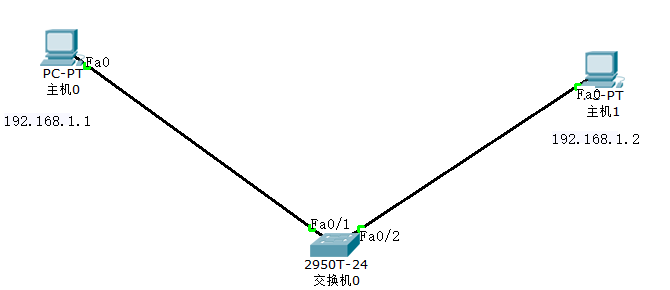

拓扑图如下





如上图所标设置

      主机0设置地址为：192.168.1.1

       主机1设置地址为：192.168.1.2

现在因为两台主机在同一网段中说以他们相互ping是ping得通的

      我们想要想要在单个交换机上设置两个vlan,vlan和vlan之间是不能通信的，

所以当我们设置好vlan之后两台主机是ping不同的

下面我们开始配置交换机

      首先进入交换机命令行

      enable     进入特权模式

      configure termina进入全局配置模式（也可以输入简写conf t）

      vlan10    创建vlan10

      name vlan10 （改名成vlan10,也可以改成别的）

       exit      （返回）

       vlan20   创建vlan20

       name vlan20 （改名成vlan20）

       exit    （返回）

      interface　f0/1　　进入接口0/1

　  switchport mode access　　配置接口f0/1为访问模式

　  switchport access vlan1　　将这个接口并入vlan10

　  exit  （返回）

　  nterface　f0/2　　进入接口0/2

 　 switchport mode access　　配置接口f0/2为访问模式

　  switchport access vlan200　　将这个接口并入vlan20

然后我们这个时候再去ping它就ping不通了
